小型外啮合齿轮式皮革设备润滑油泵结构

　　在皮革加工生产线的连续作业场景里，各类传动辊轴、摆动机构、张紧部件长期处于带负荷往复运转状态，摩擦副的持续润滑是保障设备稼动率、降低非计划停机时长的核心环节，这类小型齿轮润滑油泵，正是适配皮革加工设备分布式润滑系统的核心供油元件。区别于大流量输油泵，该泵单转排量为7.9cc，输出流量稳定、压力脉动小，能够为皮革拉软机、片皮机、熨平机等设备的多组润滑点提供定量的润滑油供给，避免摩擦副在高频往复动作中出现干磨、拉伤、抱死等故障。

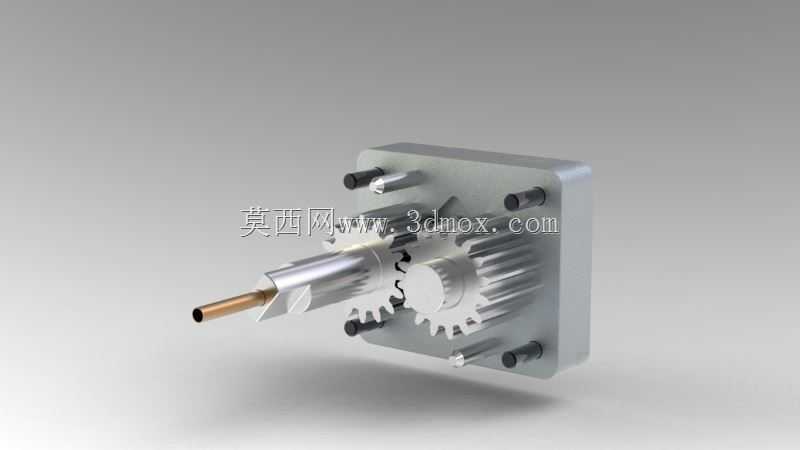

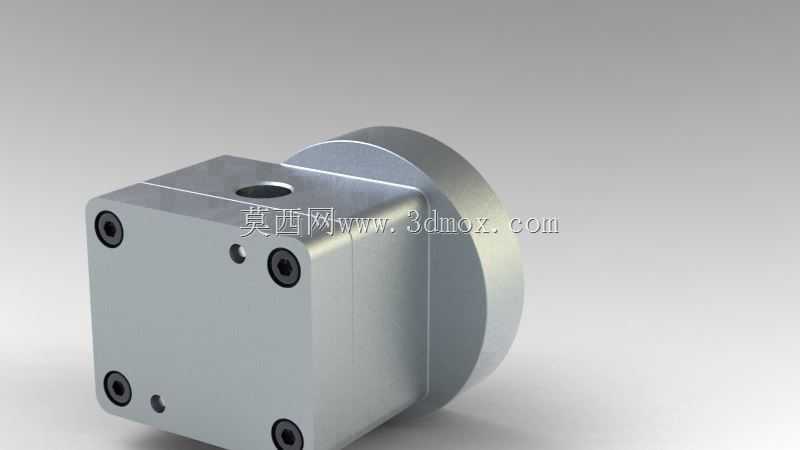

　　从结构设计逻辑来看，该泵采用外啮合直齿轮作为核心工作副，主动齿轮通过伸出的轴端对接设备传动链，随设备主轴同步运转，无需额外配置独立驱动源，能够精准匹配设备运转速率调整供油量——设备运转速度越快，摩擦副热负荷越高，泵的输出流量同步提升，实现供油量与润滑需求的动态匹配，避免低速阶段过量供油造成的润滑油浪费与皮革料面沾污，也能杜绝高速阶段供油不足引发的部件磨损。泵体采用方形法兰式安装结构，安装面预留四个对称布置的螺栓过孔，安装时可直接贴合设备预留的泵座基准面，通过内六角螺栓完成紧固，安装定位精度易保证，后期维护拆卸时无需拆解周边管路与传动部件，可直接完成泵体的整体更换，大幅缩短现场维修时长。

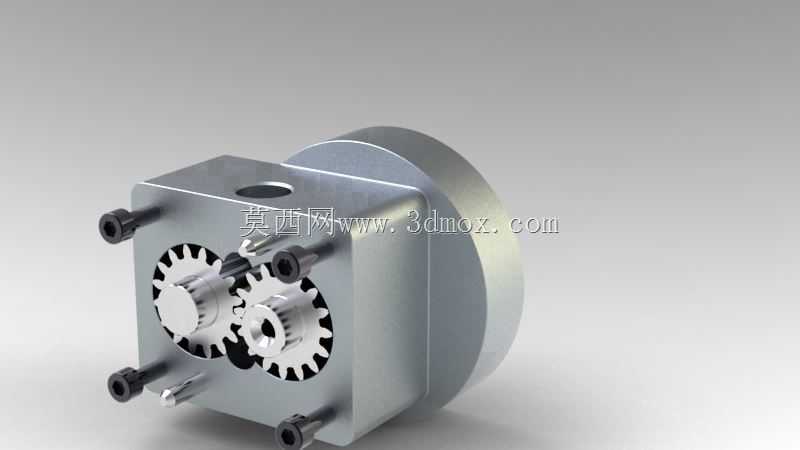

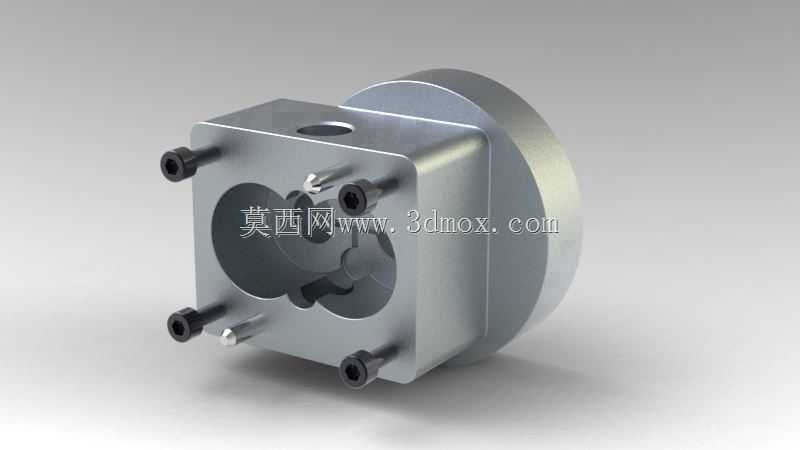

　　泵的进出油道采用集成式设计，进油口对接设备润滑油箱的吸油滤端，出油口通过分油器连通各润滑点，内部齿轮与泵腔的配合间隙经过严格控制，既保证齿轮运转时无卡滞，又能将内泄漏控制在合理区间，保障额定转速下的输出压力满足润滑点的供油背压要求。在逆向重构该结构的过程中，核心要保证齿轮副的啮合侧隙、齿顶与泵腔的径向间隙、齿轮端面与泵盖的轴向间隙三个关键尺寸的公差匹配：侧隙过小会导致齿轮运转卡滞、运转阻力陡增，侧隙过大则会加剧压力脉动、降低容积效率；径向间隙超标会引发内泄漏量上升，供油压力不足；轴向间隙过大会导致端面磨损加快，缩短泵的使用寿命。

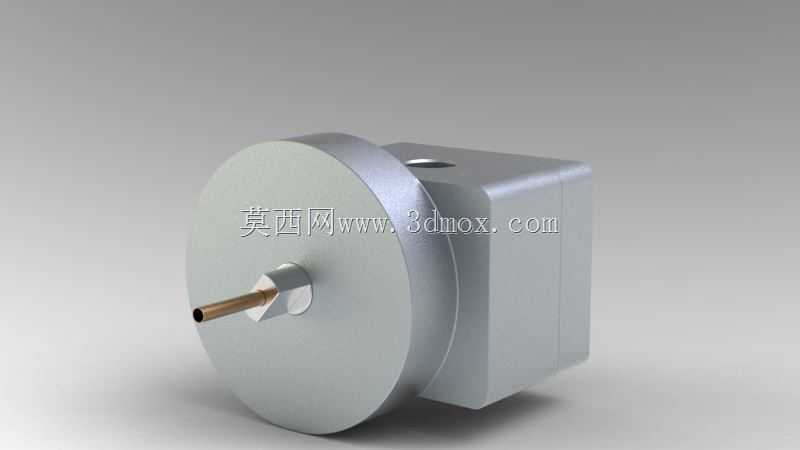

　　从安装边界来看，该泵整体轴向尺寸紧凑，伸出的主动轴端直径与长度适配常规皮革设备的传动连接套尺寸，安装时需保证泵轴与驱动端的同轴度误差控制在允许范围内，避免轴端承受额外径向力导致的油封过早损坏、齿轮偏磨等问题。泵体外壳采用铝合金材质加工，重量轻、散热性好，能够在皮革加工车间多粉尘、存在少量鞣制剂挥发的环境下保持稳定的结构强度，表面无多余凸起结构，避免车间内的皮屑、纤维堆积在泵体表面，日常清洁维护难度低。

　　在实际工况适配性上，该泵可适配常规矿物润滑油、合成齿轮油等多种润滑介质，能够在0-60摄氏度的工作环境温度区间稳定运转，针对皮革设备启停频繁的工况特点，泵的吸油腔结构做了优化，停机后泵腔内部可留存一定量的润滑油，再次启动时无需额外灌泵即可快速建立油压，避免设备启动初期的干摩擦问题。齿轮副采用直齿结构，加工工艺性好，后期磨损后可单独更换齿轮配件，无需整体报废泵体，降低设备全生命周期的维护成本。泵盖与泵体之间采用密封垫加平面密封的结构，能够有效防止润滑油渗漏，避免油液滴落到加工中的皮革表面造成残次品，适配皮革加工场景对设备洁净度的特殊要求。

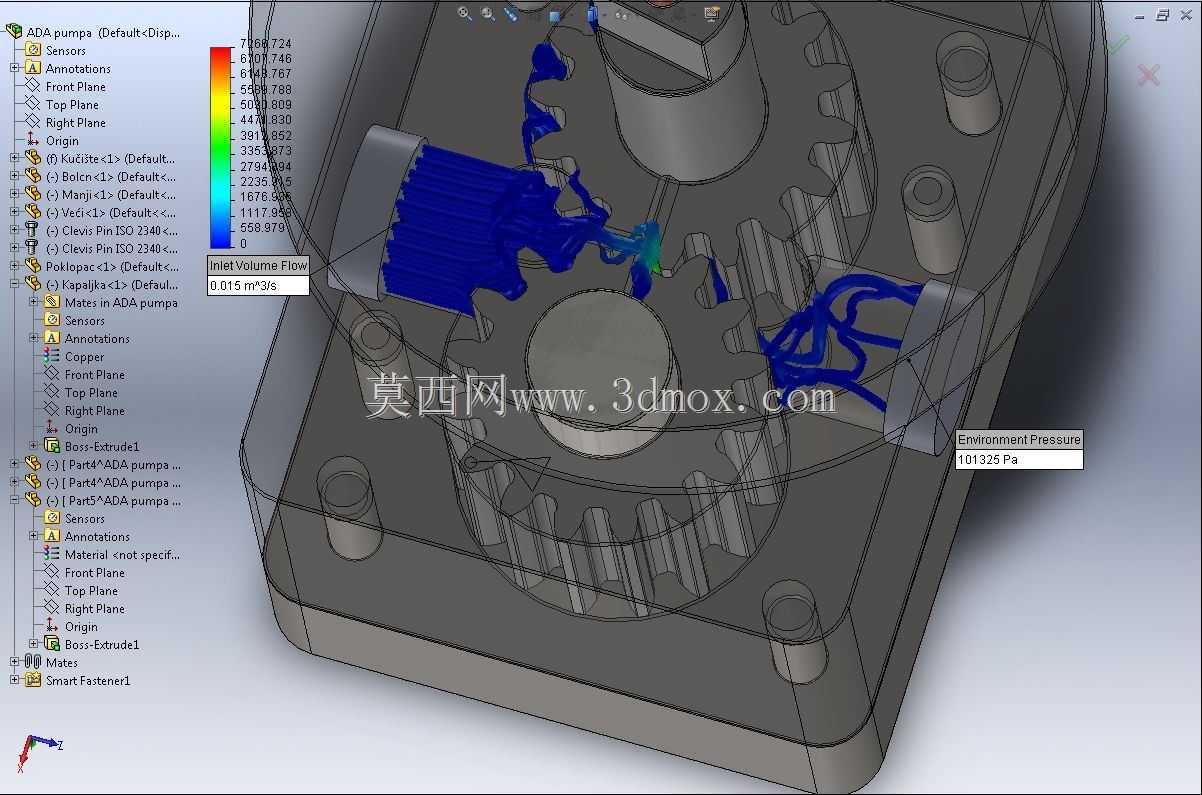

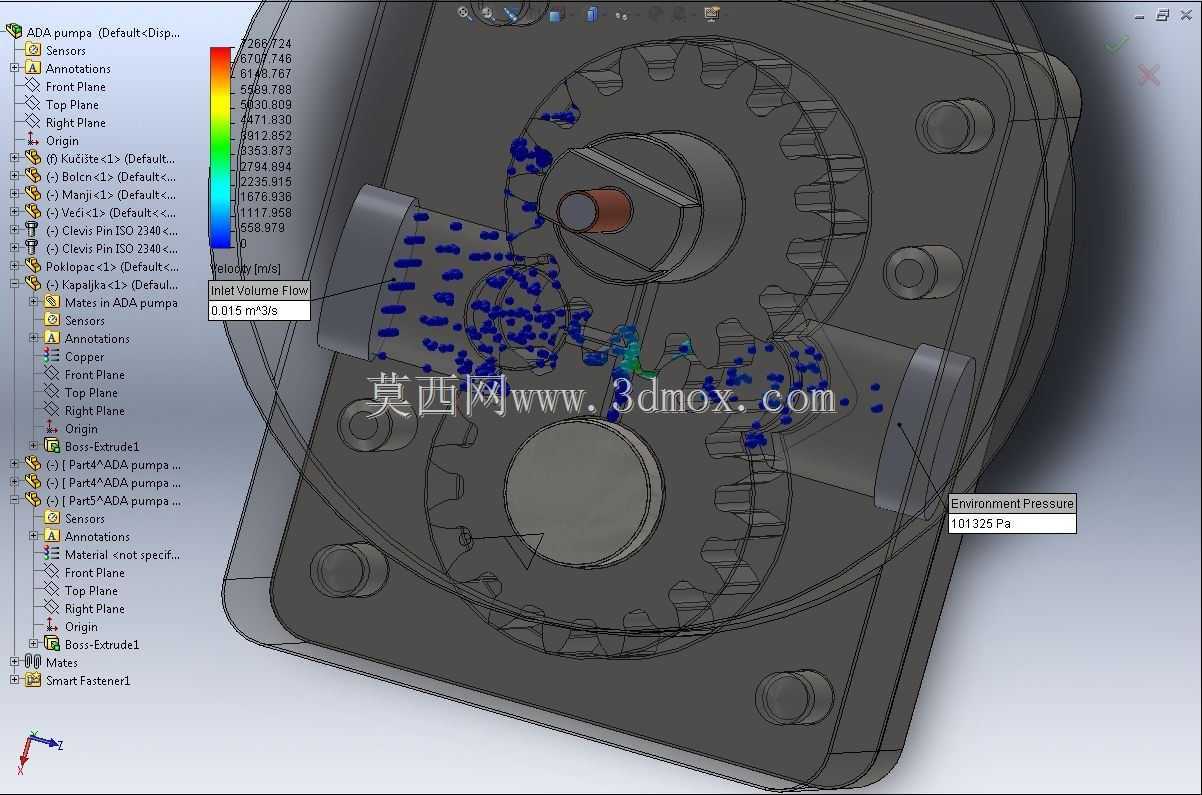

　　从流体性能设计角度，该泵的齿轮参数经过匹配计算，在额定工作转速下，流量脉动率控制在较低水平，能够为各润滑点提供平稳的连续供油，避免脉动油压导致的分油器供油不均问题，保障远端润滑点也能获得充足的润滑油供给。吸油口的通径设计匹配单转排量对应的吸油流速，避免吸油流速过高产生气穴，引发泵体噪音、气蚀等问题，延长泵的连续无故障运行时长。
