多边形自定心稳定夹持工装结构

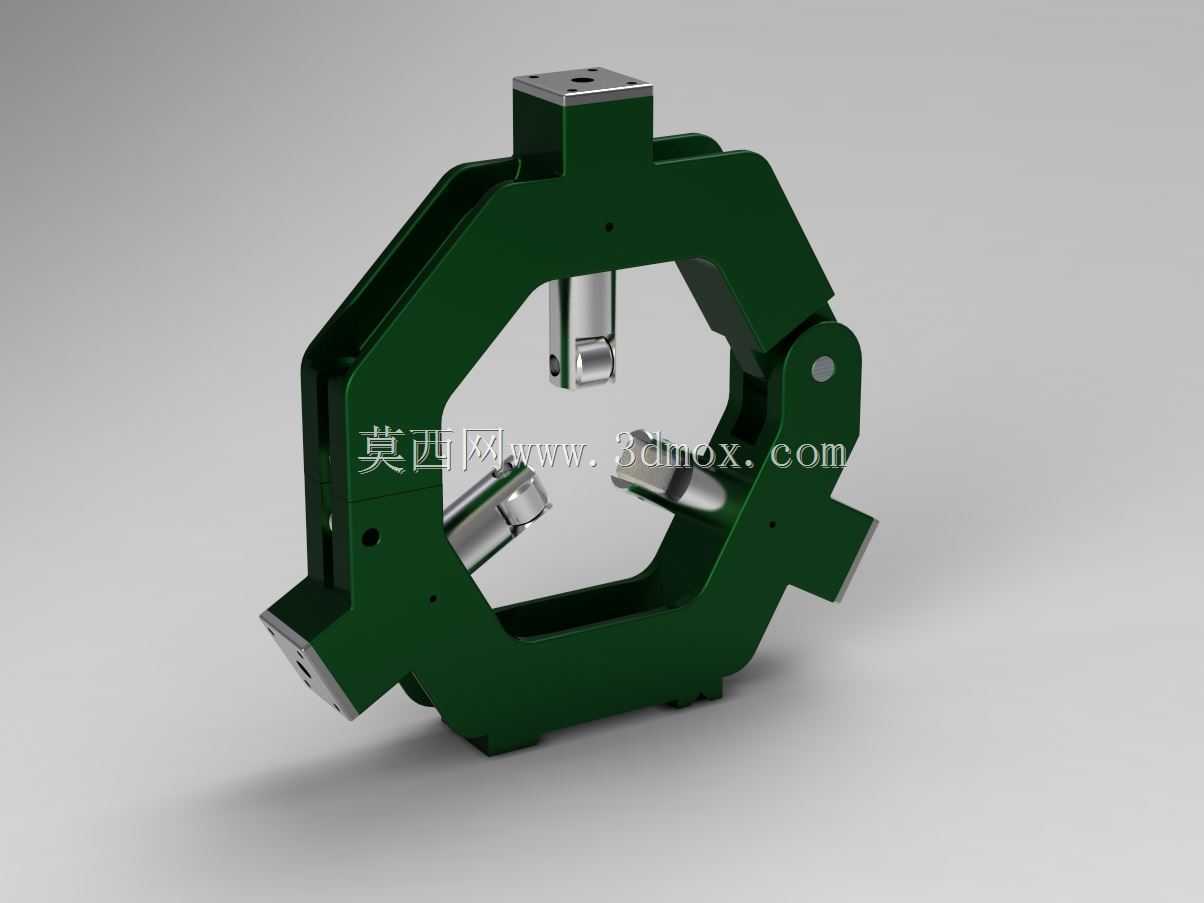

　　该结构为多触点自定心夹持类工装，主要应用于轴类、筒类零件的加工辅助定位、长距离转运过程中的工件姿态保持场景，在细长轴磨削加工、管材长途运输固定、回转类零件检测装夹环节都能适配使用。不同于常规三爪卡盘的圆盘式基体，该结构采用八边形镂空框架作为主体承载，框架采用分体铰接式设计，其中一处铰接点作为开合转轴，剩余边框通过内嵌的弹性顶持组件实现对中心工件的同步抵靠，无需额外的动力输入即可依靠内置弹性元件的预紧力实现对工件的自适应抱紧。从结构布局来看，三个顶持触点沿框架中心呈120度均匀分布，每个触点的顶持端都采用圆弧面设计，接触端内嵌硬质合金耐磨块，避免长期抵靠工件造成接触面磨损影响定心精度，顶持组件的行程预留了15mm的调节余量，

　　可适配直径在40mm到70mm区间的回转类零件装夹需求。框架的六个外伸凸台都加工有标准安装孔位，既可以通过凸台孔将整个工装固定在机床工作台、转运托架的安装面上，也可以多个同规格工装串联使用，穿装在长轴类工件的不同位置，配合外部支撑架实现长工件的多点位支撑，避免细长工件因自重产生挠曲变形。设计过程中优先考虑了工装的拆装便捷性，铰接位置采用可拆卸销轴连接，需要套装工件时只需拔出销轴打开框架，将工件围入中心区域后扣合框架插好销轴即可完成预装，无需从工件端部穿套，尤其适合已经在端部加工有异形结构、无法从端部套入常规环形夹具的工件使用。框架本体采用铸钢材质整体成型后做表面喷塑处理，外露的铰接轴、顶持杆都做了发黑防锈处理，

　　能够适应车间切削液飞溅、户外运输潮湿环境下的使用需求，不会因短期锈蚀导致铰接卡滞、顶持动作不畅。每个顶持组件内部都设置了行程限位结构，避免顶持杆弹出框架造成零件脱落，顶持力的大小可以通过组件尾部的调节螺钉进行微调，针对不同材质的工件调整合适的顶紧力，既可以保证夹持稳定性，也能避免顶持力过大在薄壁管材表面留下压痕。框架的镂空结构一方面减轻了工装自身重量，单人即可完成拆装搬运，另一方面也给加工过程中的切削液冲淋、检测环节的光线穿透预留了空间，不会因为实体框架遮挡加工区域或者检测光路。在实际生产线应用中，该类工装常配合无心磨床的出料托架使用，工件磨削完成后沿托架滑动时，间隔布置的该类定心工装可以保持工件的轴线水平，

　　避免工件下垂碰伤已加工表面；在管材公路运输环节，将该工装间隔固定在运输架上，管材穿入工装中心后可以避免运输过程中管材之间相互碰撞摩擦，保护管材表面涂层不受损伤。结构的铰接开合位置设计有定位止口，扣合后框架的形位公差可以控制在0.02mm以内，保证每次开合后中心位置的一致性，不会因为反复拆装导致定心精度下降。外伸凸台的安装孔采用长圆孔设计，安装时可以根据实际安装面的孔位偏差做小范围的位置调整，降低安装面的加工精度要求，适配更多不同的安装场景。顶持端的圆弧接触块可以根据被夹持工件的外形进行更换，比如夹持方形截面工件时可以更换为平面接触块，夹持异形截面工件时可以定制仿形接触块，无需更换整个框架主体即可拓展工装的适配范围。
