立式内孔珩磨加工专用设备结构设计

　　这款立式珩磨设备主要面向中小直径内孔的精密终加工场景，覆盖液压阀块、发动机缸套、轴承座孔、精密连接套等常见零部件的内孔修磨与精度达标工序，适配加工直径区间为60至90毫米的通孔、盲孔加工需求，在通用机械制造、汽车零部件加工、液压元件生产车间的精加工工位应用十分广泛。区别于常规内圆磨床的高速磨削逻辑，珩磨工艺依靠磨头的周向旋转配合轴向往复进给，能在加工表面形成交叉网纹，既可以稳定保证内孔的尺寸精度、圆柱度与圆度要求，也能为配合面留存合适的储油结构，大幅提升运动副的使用寿命与密封性能。

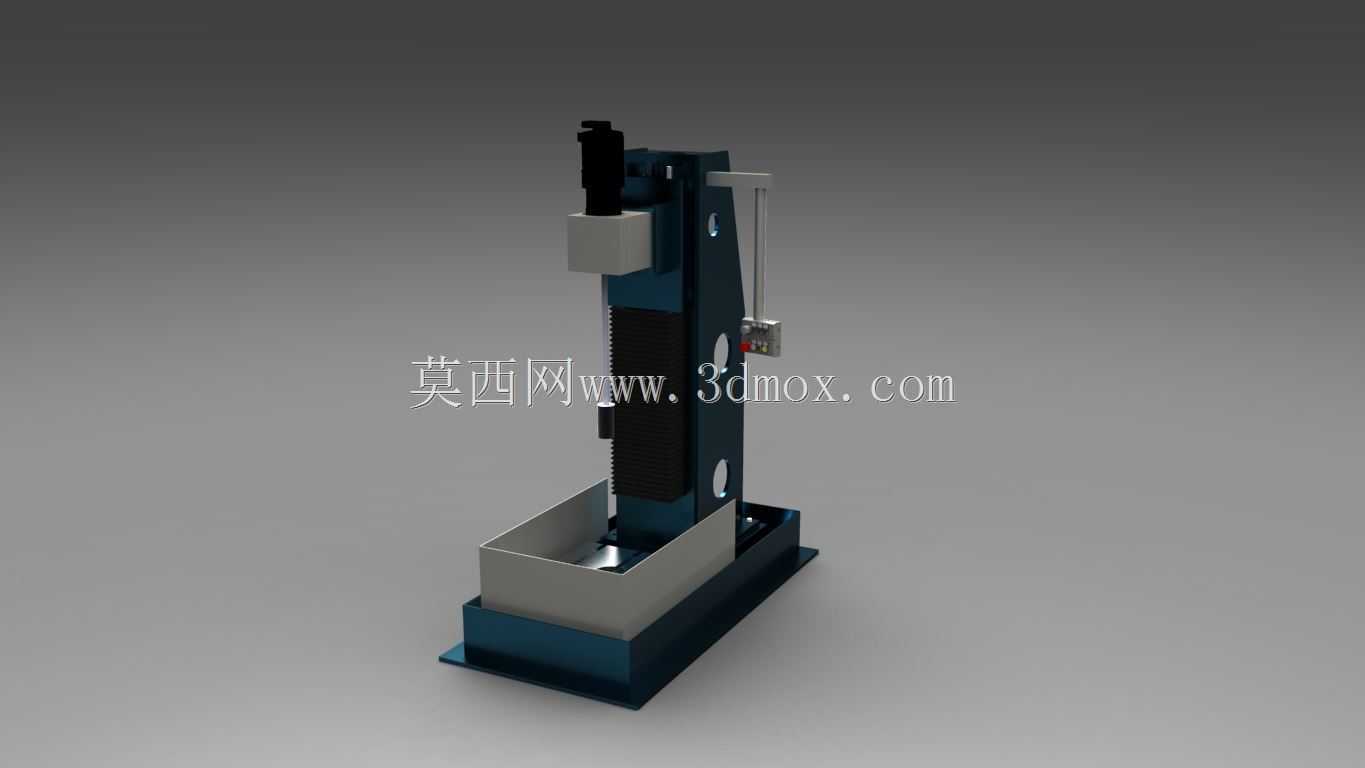

　　从整体结构布局来看，设备采用立式单柱框架结构，底部为整体式铸铁安装基座，基座上平面预留了工件装夹的T型槽安装位，可适配通用平口钳、专用夹具的快速装夹，基座下部集成了切削液收集槽，可直接对接车间集中切削液循环系统，也可单独配套小型过滤水箱实现切削液的循环供给。立柱部分采用矩形导轨结构，Z轴进给滑台沿立柱导轨做上下往复运动，驱动单元选用直线驱动电机直连方案，取消了传统丝杠传动的中间传动间隙，可实现进给速度的无级调节，往复运动的换向响应速度更快，能有效避免传统珩磨设备在换向位置出现的加工台阶缺陷，保证内孔全长范围内的尺寸一致性。

　　磨头安装在Z轴滑台的下端输出端，可根据加工孔径更换对应规格的珩磨油石座，油石的涨紧采用内置的气动涨紧结构，可根据加工余量、工件材质灵活调节涨紧压力，避免硬度过高导致的油石碎裂或者工件内壁烧伤问题。设备前部设置了可抽拉的工件接料槽，方便加工过程中切屑的清理，也能承接加工过程中滴落的切削液，保持工位周边的整洁。操作按钮盒布置在立柱右侧的可转动支臂上，操作人员可根据装夹、加工、卸料的不同工位需求，灵活调整操作盒的位置，降低操作过程中的走动距离，提升单工位的加工效率。

　　在安装边界方面，设备整体占地面积不足1平方米，对车间安装场地的承重要求较低，不需要额外做特殊的设备基础，普通硬化车间地面即可通过底部的调节脚杯完成水平调平，设备总高度适配常规3米层高的标准工业厂房，不需要额外开挖地坑或者抬高车间顶棚。电气控制箱集成在立柱背部的安装空间内，整体布线全部走设备内部的穿线腔，外部无裸露的拖链与线缆，既可以避免车间内的切削液、油污侵蚀线缆，也能减少加工过程中切屑飞溅对线缆的损伤，降低日常维护的工作量。

　　从实际加工适配性来看，这款设备既可以纳入批量生产线作为专用精加工工位使用，也可以作为维修车间、小批量加工车间的通用孔加工设备，针对磨损后的轴套、缸体内孔进行修磨，恢复工件的配合精度，减少备件更换成本。相比卧式珩磨设备，立式结构的工件装夹定位更方便，尤其是针对盘类、套类工件，可直接将工件放置在基座工作台面上找正装夹，不需要额外配置吊装工装来平衡工件自重，装夹效率提升明显。同时立式结构的磨头重力方向与进给方向一致，加工过程中不会因为磨头自重产生让刀偏差，对深孔加工的直线度保证更有优势。

　　在结构设计过程中，重点对导轨的防护做了针对性处理，Z轴导轨配备了全行程的不锈钢伸缩防护罩，可完全阻挡加工过程中飞溅的切削液与磨粒、切屑进入导轨配合面，避免导轨出现过早磨损，延长设备的精度保持周期。磨头的旋转驱动单元设置在滑台上部，通过密封传动轴连接下部的磨头安装座，旋转动力的输出平稳，可根据不同的工件材质调整主轴转速，适配铸铁、钢件、铜合金、铝合金等不同材质工件的珩磨加工需求。设备的往复行程可通过位置传感器灵活设置，可根据工件的孔深调整珩磨的越程量，避免出现孔口喇叭口或者中间鼓形的加工缺陷，稳定保证内孔的形状精度达到IT6级以上，表面粗糙度可稳定控制在Ra0.8以内，满足绝大多数精密配合孔的加工要求。
