立式双工位液压工装夹具结构设计

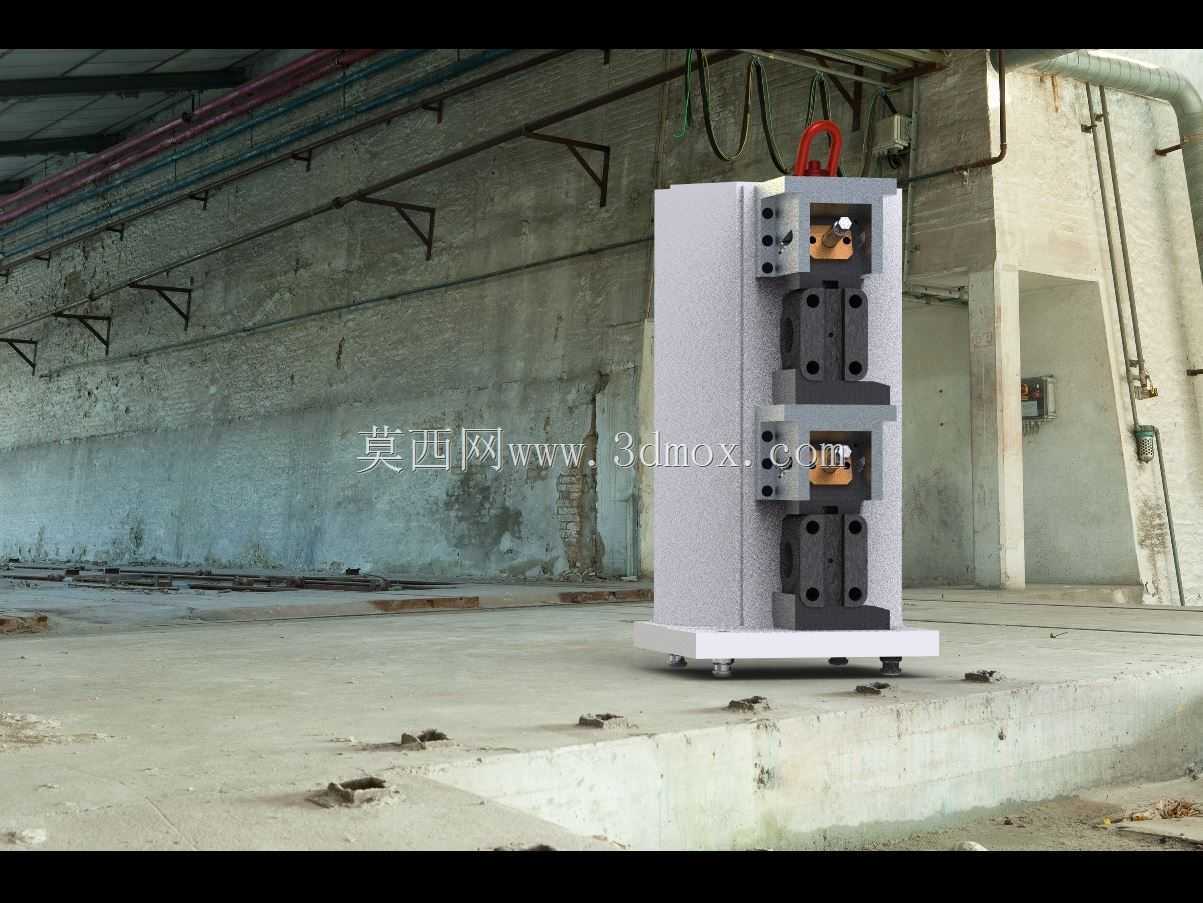

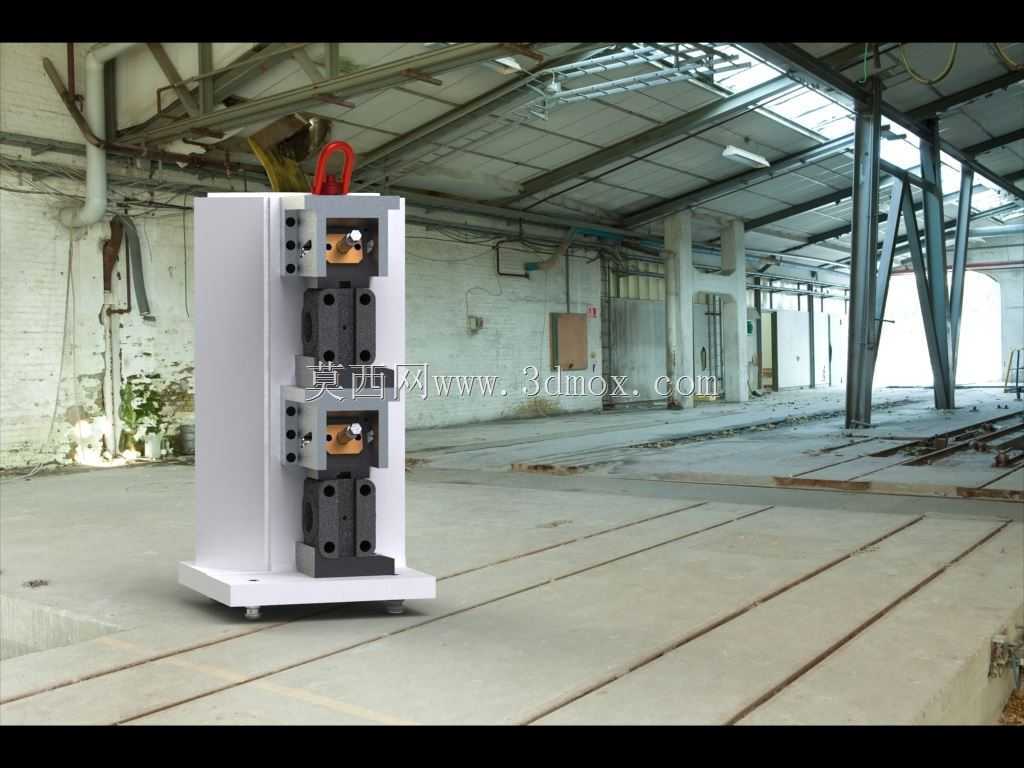

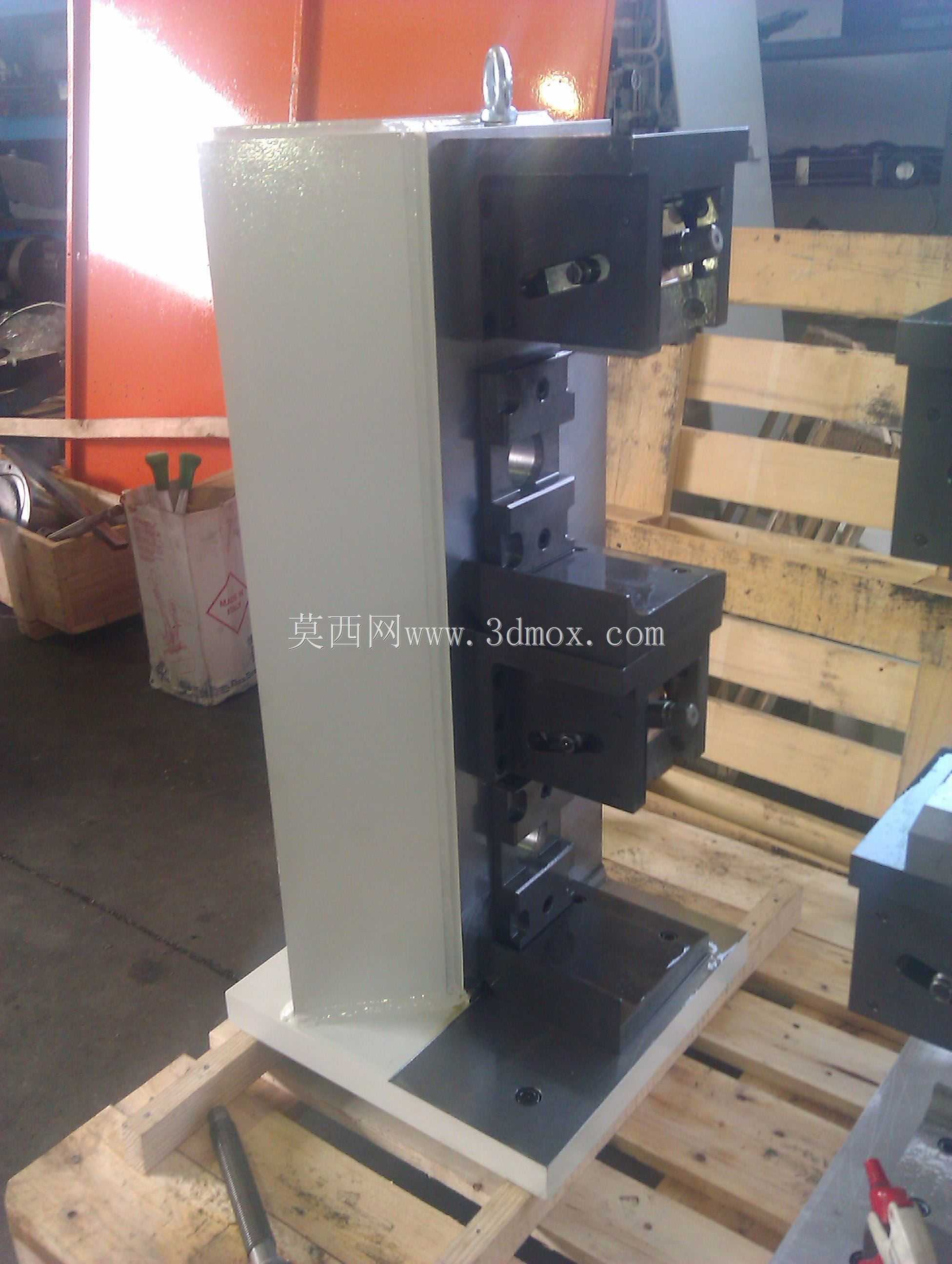

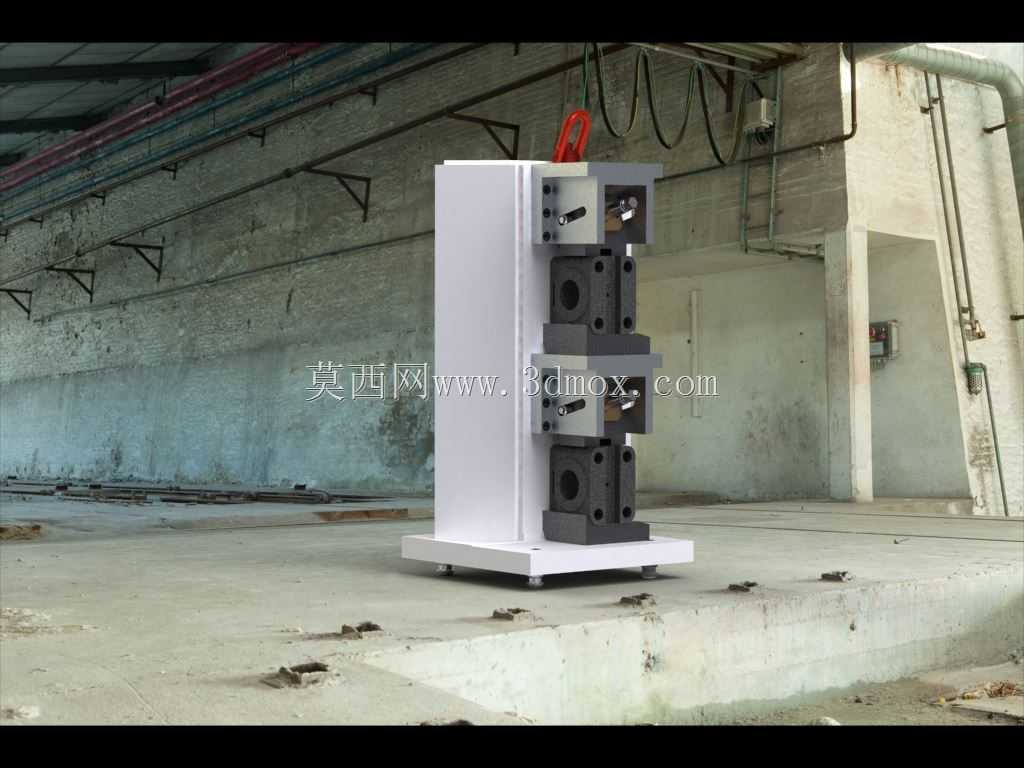

　　这套立式双工位夹紧装置，主要面向中小型结构件的铣削、钻削工序的装夹需求，在批量零件加工场景中，能有效减少工件装夹的辅助时间，提升单台加工设备的有效作业率。从结构布局来看，整体采用立式框架设计，主体支撑结构采用厚钢板拼焊后去应力处理，避免长期受夹紧力后出现框架形变，保证装夹精度的长期稳定性。底部设置带调节脚杯的安装底座，安装时可通过脚杯调整整体水平度，无需额外加工高精度安装地基，适配车间内不同加工设备的工作台面安装，安装边界控制在长600mm、宽400mm的矩形范围内，整体高度控制在1200mm以内，不会遮挡加工中心的主轴行程，也不会与机床的自动换刀机构产生运动干涉。

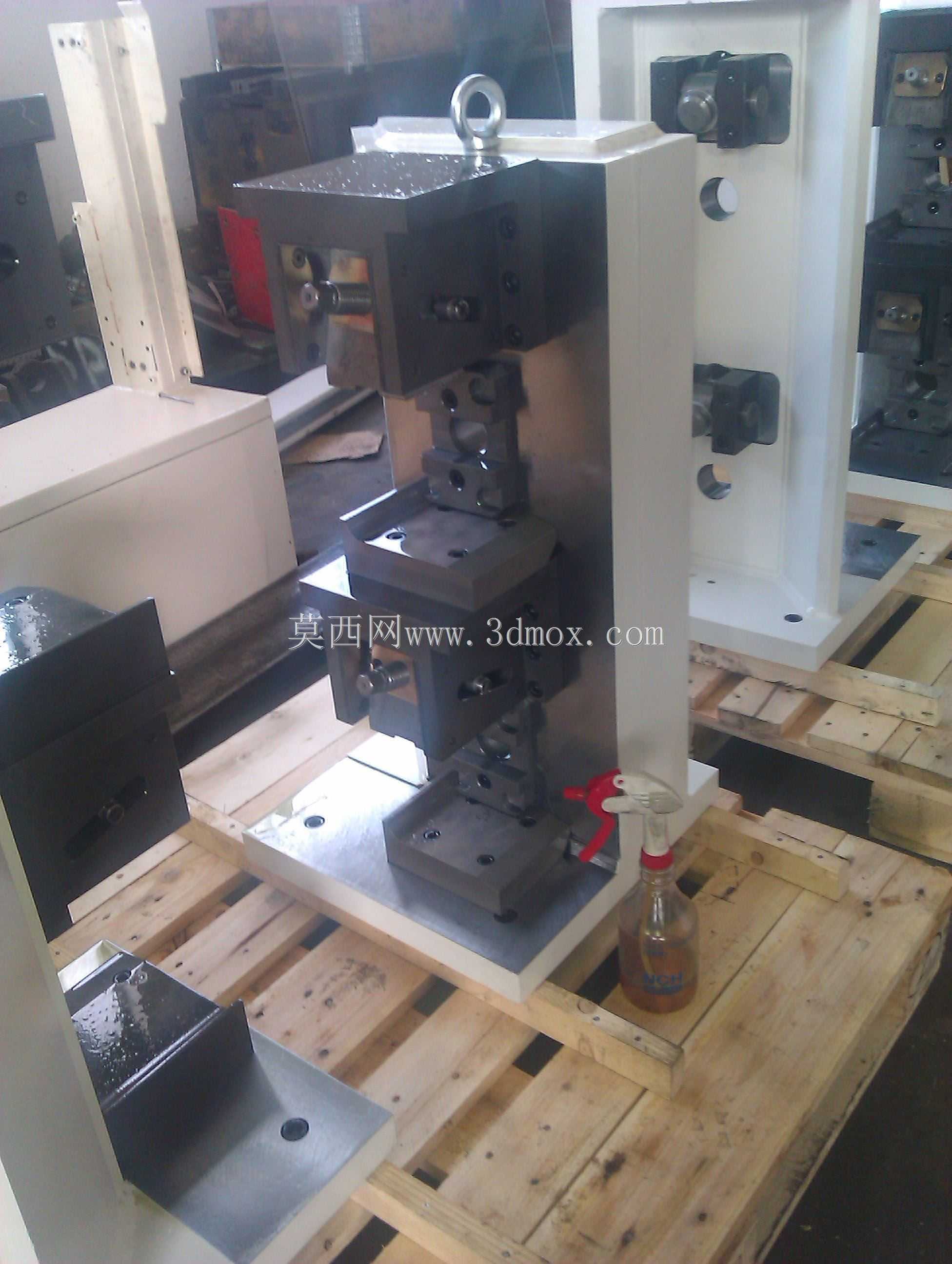

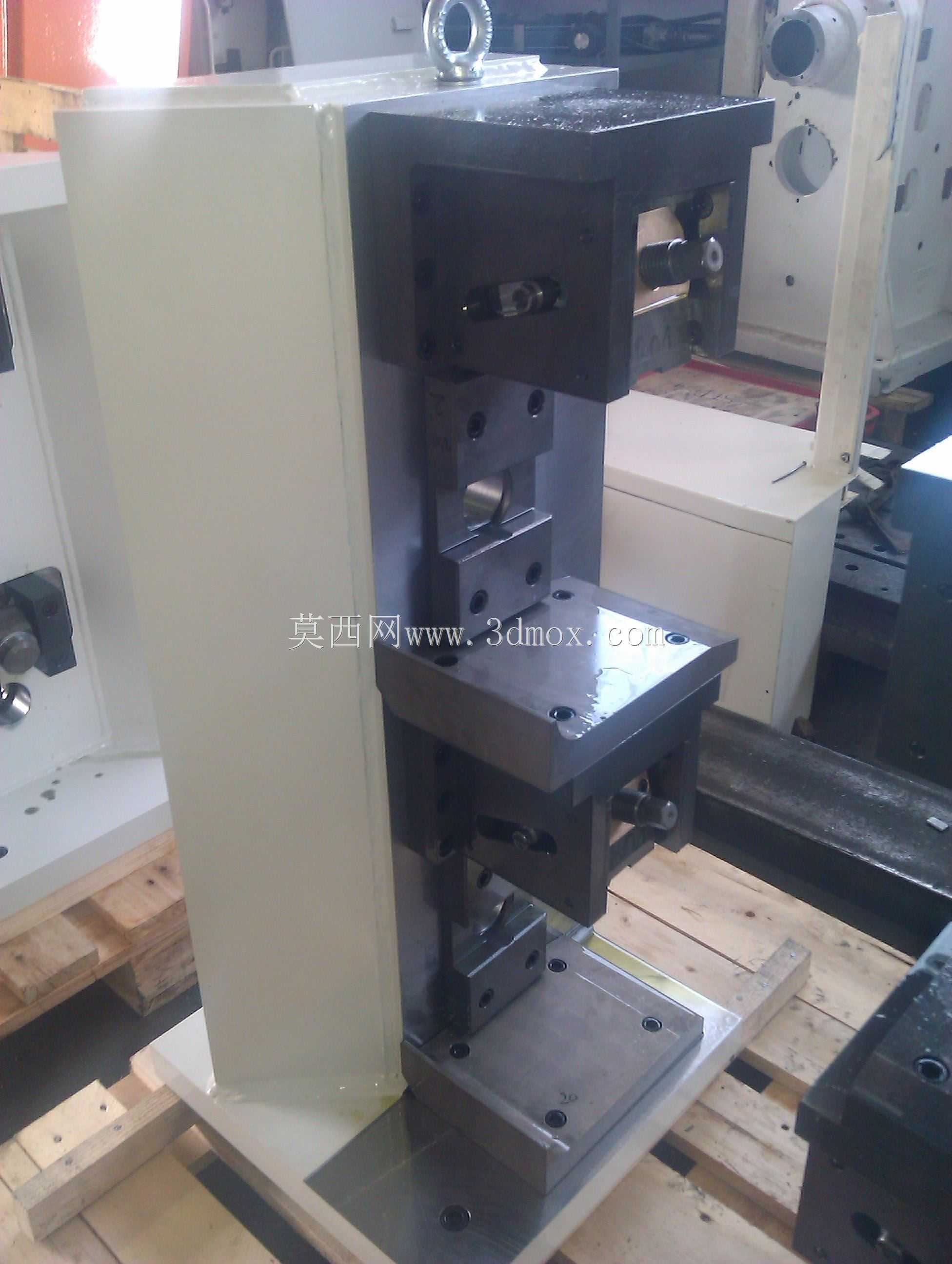

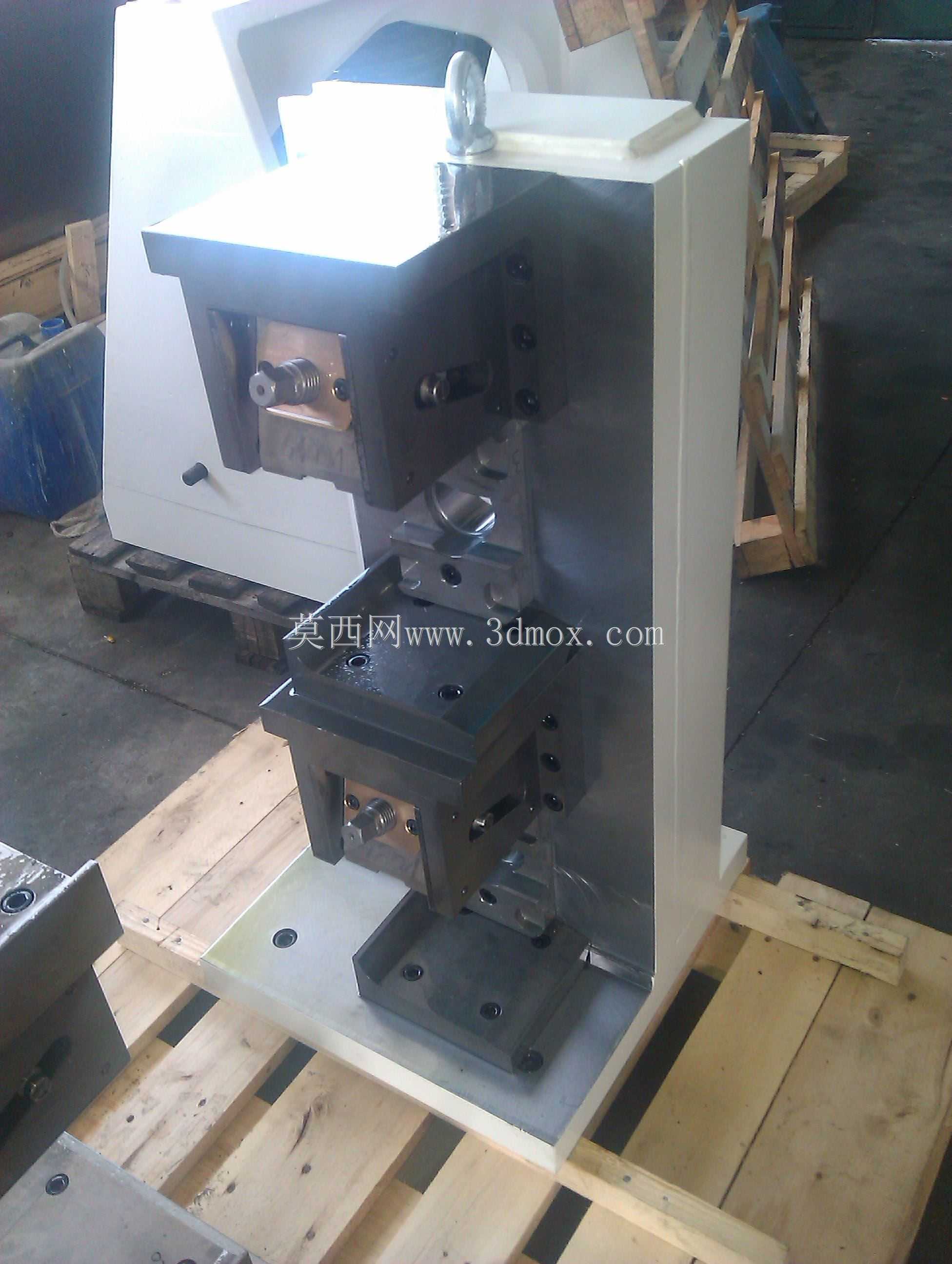

　　双工位的布局采用上下分层排布，每个工位都设置独立的定位基准面与夹紧单元，两个工位可同时装夹同型号工件，也可根据工序需求分别装夹不同工序的待加工件，配合加工中心的工作台旋转或者主轴角度调整，可实现一次装夹完成两个工件的多面加工，相比单工位夹具，能将单批次工件的装夹辅助时间压缩近40%。每个夹紧单元都采用液压驱动的夹紧块结构，夹紧力可通过外接液压系统的压力阀进行无级调节，针对不同材质、不同壁厚的工件，可调整至合适的夹紧力，既避免刚性工件装夹时出现夹痕，也能防止薄壁工件装夹变形，同时夹紧过程的动作平稳，不会对工件的定位基准产生冲击偏移。

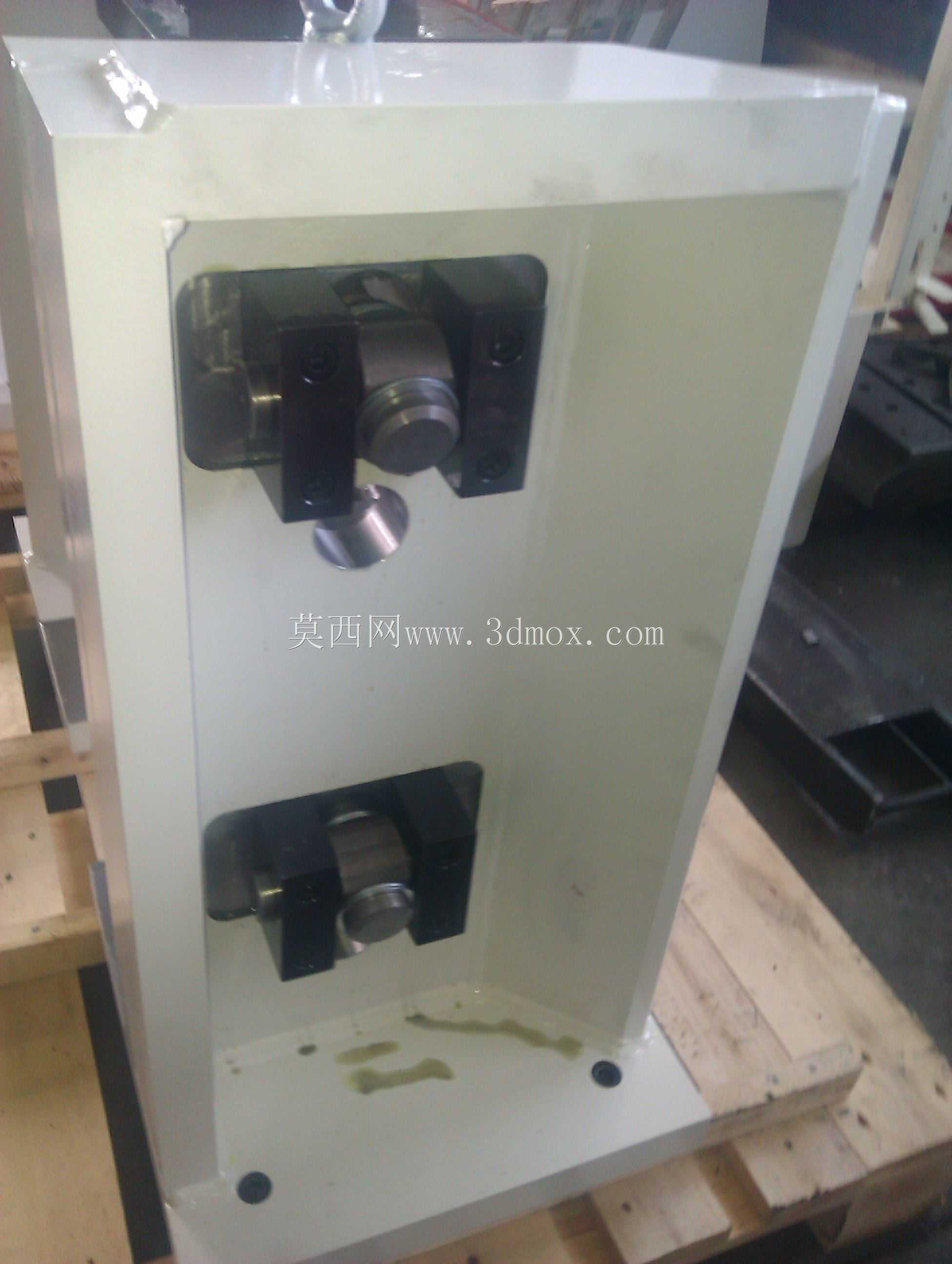

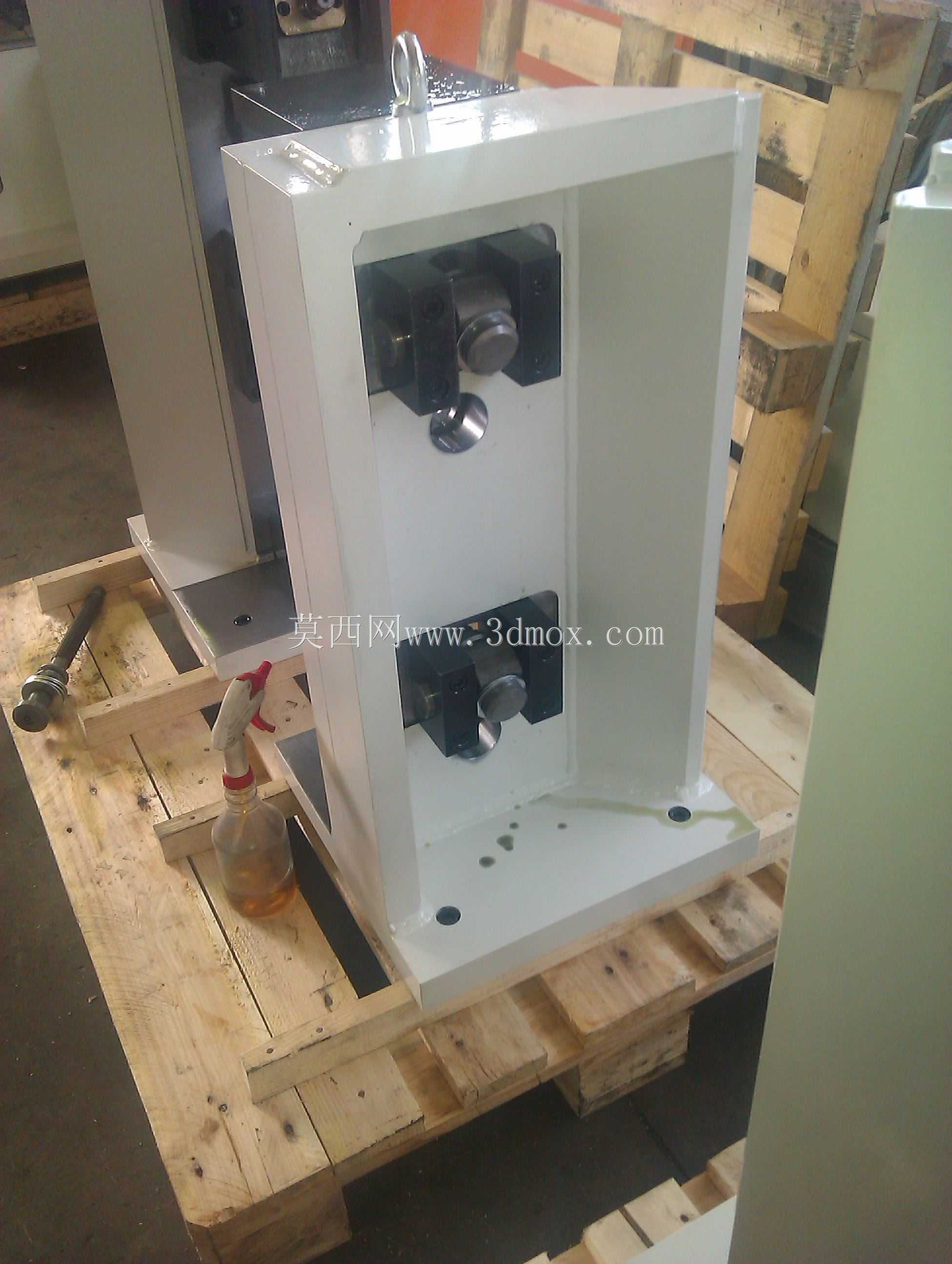

　　定位结构方面，每个工位都设置了固定式定位销与可调式定位挡块，定位销采用淬火合金钢制作，硬度达到HRC58-62，长期反复装夹也不会出现磨损导致的定位精度下降，可调挡块可根据工件的实际尺寸公差进行微调，适配同系列不同尺寸规格的工件装夹，无需更换整套夹具，降低多品种小批量生产的工装投入成本。夹紧块的接触面上都设置了可拆卸的硬质合金防滑垫片，垫片表面加工有细密的防滑齿纹，能在夹紧时增大与工件表面的摩擦力，避免切削过程中工件出现窜动，同时垫片磨损后可单独更换，减少夹具的维护成本。

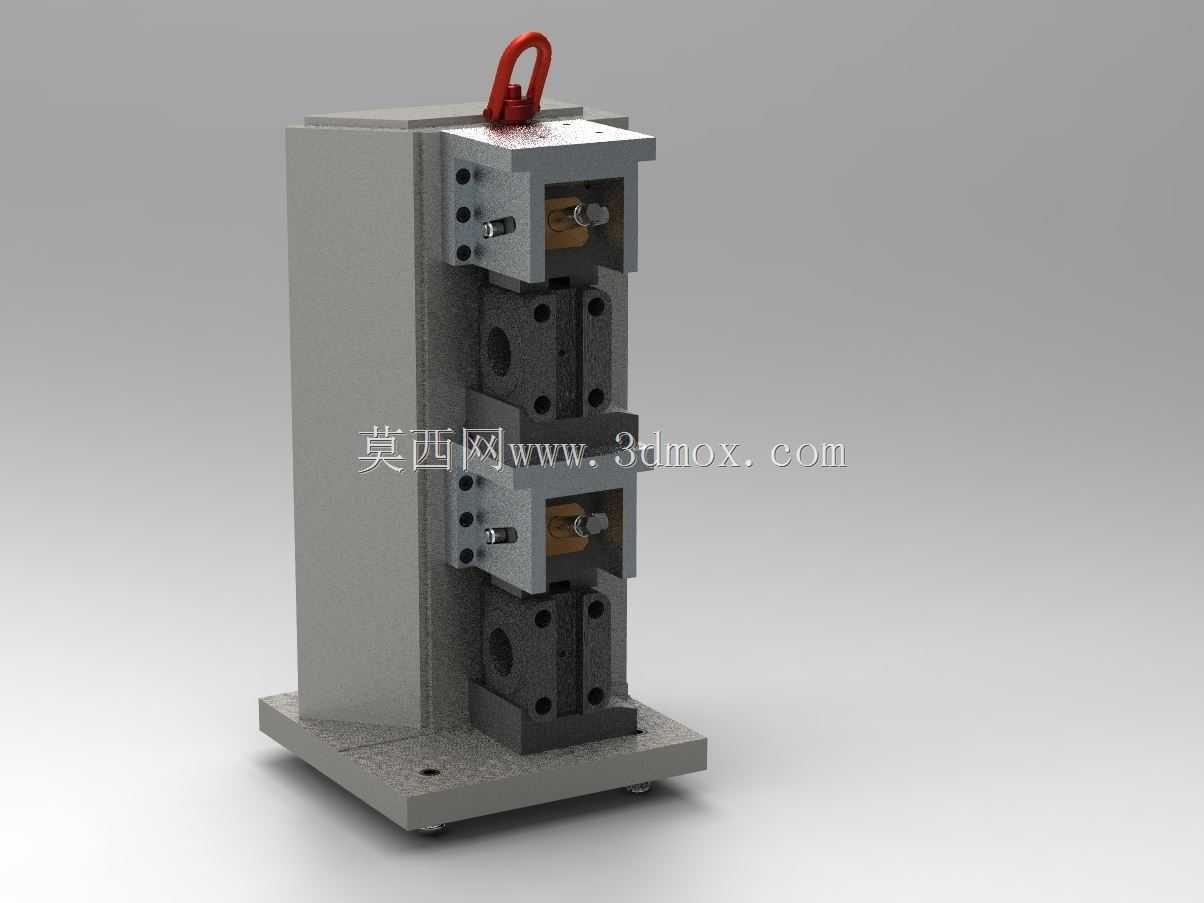

　　顶部设置了整体式吊环结构，方便车间内使用行车对整套夹具进行整体吊装转运，在更换加工设备或者调整生产线布局时，无需拆解夹具即可完成移位，重新安装后仅需复核定位基准面的精度即可投入使用，大幅缩短产线调整的准备时间。框架侧面预留了液压管路的走线槽，所有液压管路都内置在框架结构内部，避免加工过程中飞溅的切屑刮损管路，也防止切削液长期腐蚀管路接头，提升整套装置的运行可靠性。

　　从实际使用场景来看，这套夹具适配立式加工中心、数控铣床、钻攻中心等多种机加工设备，主要用于小型液压阀块、汽车零部件、通用机械结构件的批量加工装夹，在使用时可配合机外预装盘架，操作人员在机床加工的同时完成下一批次工件的预定位，待当前批次加工完成后即可快速更换工件，进一步压缩非加工时间。设计过程中对夹紧动作的行程做了冗余设计，每个夹紧油缸的行程预留了15mm的余量，即使工件存在一定的尺寸公差，也能保证可靠夹紧，不会出现空行程或者夹不紧的情况。同时在每个夹紧单元的侧面都设置了行程检测位，可外接接近开关实现夹紧状态的信号反馈，接入机床的PLC控制系统后，可实现未夹紧禁止主轴启动的安全联锁，避免装夹不到位导致的加工事故。

　　整体结构没有多余的冗余设计，所有受力部件都经过有限元受力分析，在保证整体刚性的前提下尽可能控制自重，整套装置总重量控制在280kg以内，既保证加工过程中不会因为切削力产生振动，也方便转运与安装。底座的安装孔采用长圆孔设计，安装时可根据不同机床工作台的T型槽间距调整固定位置，适配性更强，无需对夹具底座进行二次加工即可完成固定。
