山地车盘式制动器风暴转子结构设计

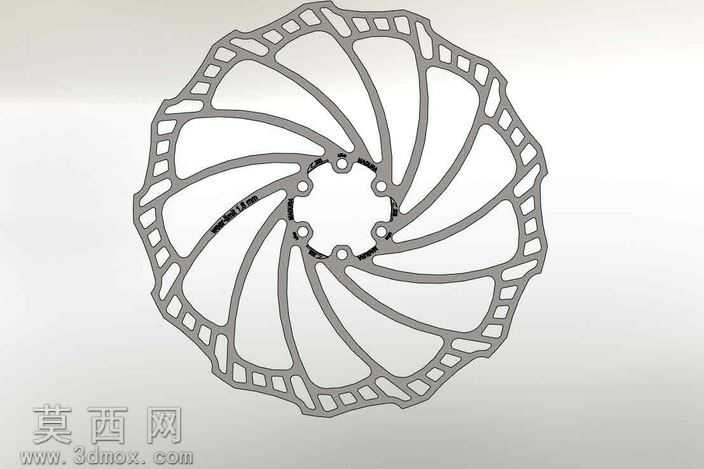

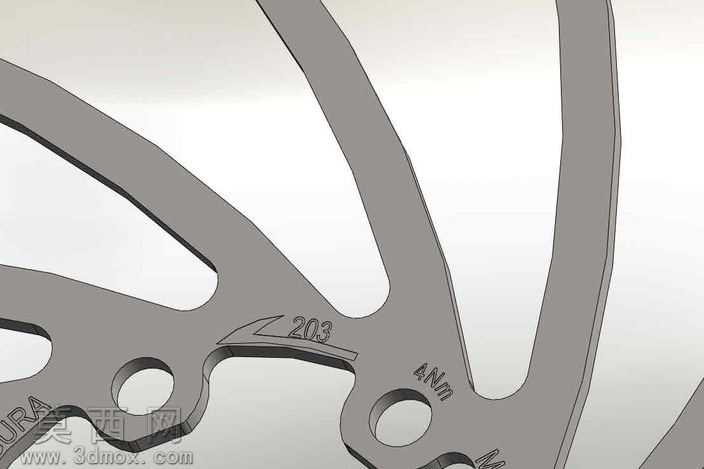

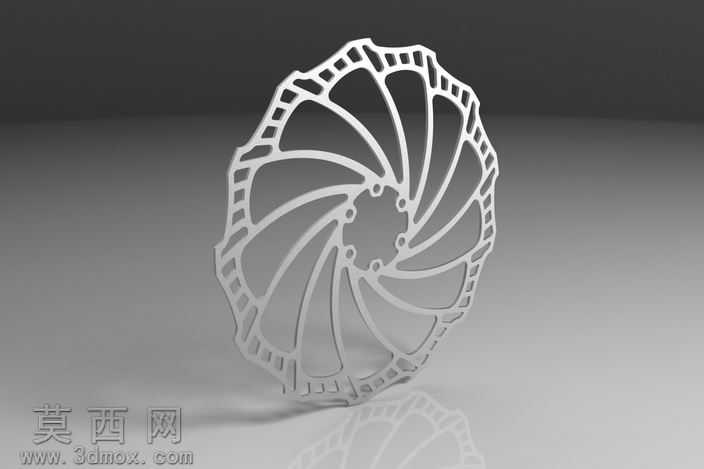

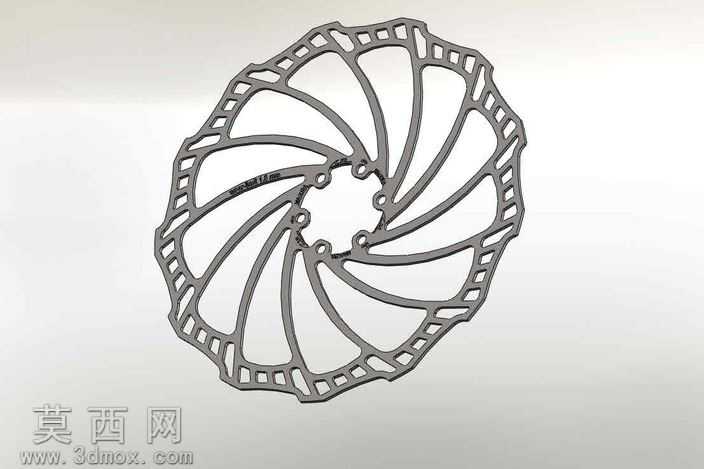

本作品为山地车盘式制动器配套的风暴造型转子，整体采用螺旋放射式仿生结构设计，建模阶段以中心安装基准为原点，先完成6个标准安装孔的圆周阵列定位，确保孔位间距与安装法兰的匹配精度，满足山地车花鼓的通用安装标准。主体散热叶片采用渐变式螺旋曲面构建，从中心安装座向外缘平滑延伸，每片叶片的厚度从根部到外缘做均匀减薄处理，既保证结构强度满足制动工况的受力需求，又最大化降低转子自身重量，适配山地车轻量化的设计趋势。外缘采用连续波浪形轮廓设计，替代传统圆形刹车盘的规整外缘，在制动过程中可以持续切割来令片与盘面之间的空气层，形成稳定的散热气流通道，快速带走制动摩擦产生的高温，避免长距离下坡制动时出现热衰减现象，提升制动系统的稳定性与安全性。建模过程中对所有棱边做了等半径圆角过渡处理，消除尖锐应力集中点，提升转子在高频振动、交变受力工况下的结构疲劳寿命，同时避免安装、维护过程中划伤操作人员。材质设定上主体采用高强度不锈钢材质，表面做哑光磨砂质感处理，还原金属零件的真实质感，渲染阶段采用柔和的侧方打光，突出螺旋结构的层次感与曲面光影变化，清晰展现叶片的镂空结构与整体轮廓。整体结构在保证制动摩擦面积满足制动力矩要求的前提下，通过大面积镂空设计进一步提升散热效率，同时降低旋转过程中的风阻，螺旋风暴的造型也打破了传统刹车盘的单调外观，兼顾实用性能与视觉设计感，适配山地车户外骑行的复杂使用场景，能够承受泥泞、颠簸、频繁制动等恶劣工况的考验，安装孔位的标准化设计也保证了产品的通用替换性。
