多规格彩色自行车车圈三维设计作品

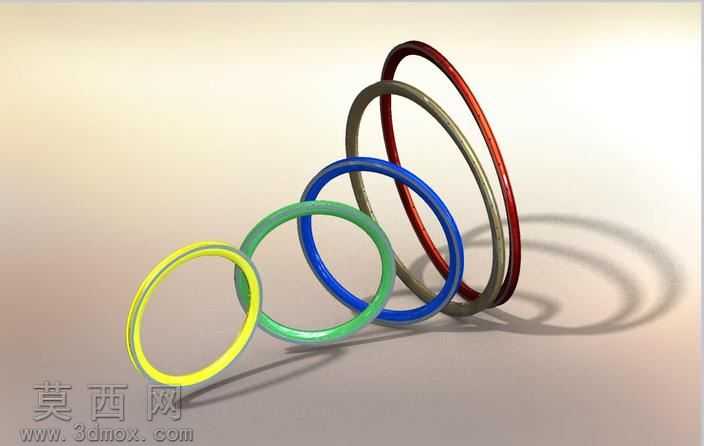

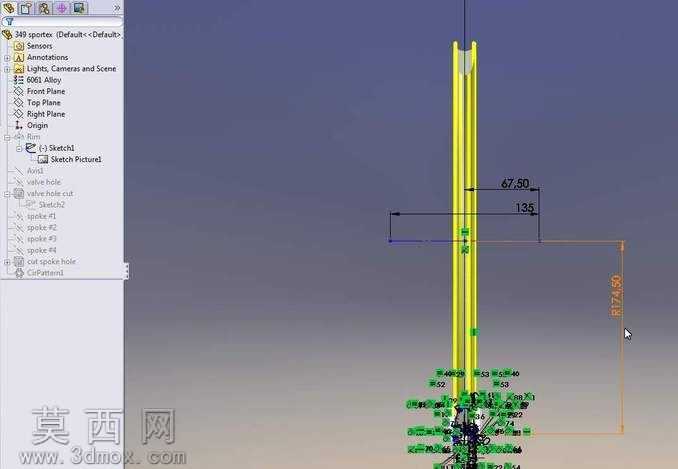

本套作品为适配不同轮径自行车设计的五款车圈三维模型，建模阶段采用SolidWorks完成参数化基础结构搭建，首先构建通用车圈基础基体，通过轮廓旋转命令生成车圈的环形基础形态，针对不同规格的尺寸差异，仅通过调整整体直径参数即可快速衍生出对应尺寸的模型，无需重复绘制基础轮廓，大幅提升系列化零件的建模效率。建模过程中同步完成车圈辐条孔的阵列排布，所有规格车圈统一采用32孔位配置，孔位沿车圈周向均匀分布，孔位间距、孔径参数保持一致，可适配通用规格的辐条与花鼓配件，保障不同尺寸车圈的配件通用性。渲染阶段为五款车圈分别赋予黄、绿、蓝、棕、红五种差异化的高光亮面材质，模拟阳极氧化金属车圈的表面质感，调整材质的反射率与粗糙度参数，还原金属车圈光滑表面的光影反射效果，搭配柔和的环境漫反射光源，清晰呈现车圈的环形轮廓与曲面弧度，渲染图中通过错落叠放的展示方式，直观呈现不同规格车圈的尺寸差异。结构设计上严格遵循ISO标准轮径参数，分别对应布朗普顿16寸、18寸、20寸小轮车、26寸山地车、28寸700C公路车五种主流轮组规格，车圈外缘轮廓符合常规轮胎装配的尺寸要求，可直接搭配对应规格的内外胎完成轮组装配。设计过程中保留了模型的参数可编辑性，使用者可根据实际需求调整车圈的截面宽度、孔位数量、壁厚等参数，快速衍生出适配不同使用场景的定制化车圈模型，模型同时导出了STEP、IGES等通用三维格式，可兼容多数三维设计软件进行后续的结构调整、工程图导出或仿真分析，能够为自行车轮组设计、配件改装、产品展示等场景提供可靠的三维数字模型支撑。
