立式弹簧导向直线升降执行机构

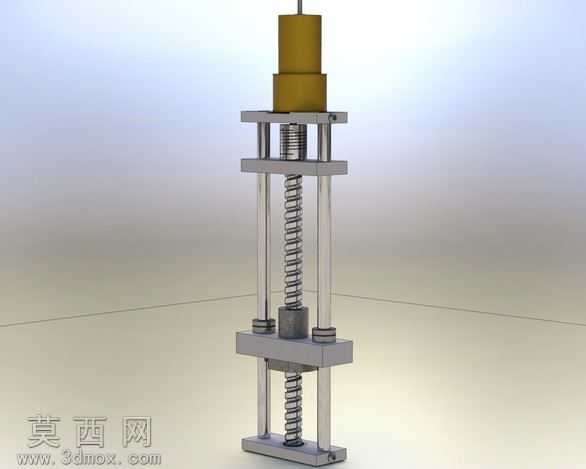

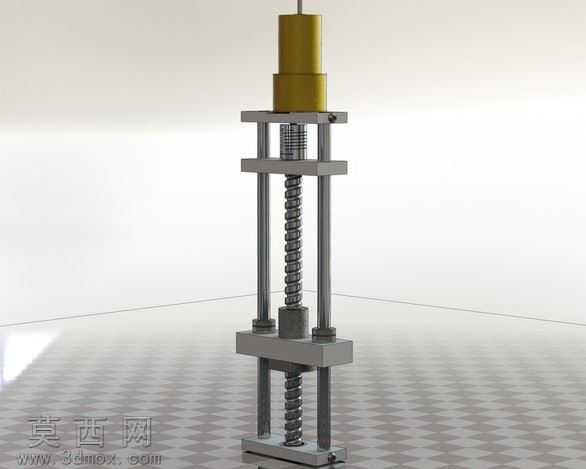

本作品采用SolidWorks2012完成全参数化三维建模，整体为立式同轴布局的直线升降执行结构，建模过程严格遵循机械设计装配规范，所有零件均按实际加工工艺要求完成特征构建，未出现非参实体、破面、干涉等建模问题。模型顶部设置动力安装座，可适配小型电动缸、气缸等直线动力输出元件，动力输出端与中层滑动载板刚性连接，载板通过四个直线轴承与两根平行布置的镀铬导向光轴形成滑动配合，保证升降运动过程的同轴度与直线度，避免运动过程中出现卡滞、偏摆问题。结构中设置多组圆柱螺旋压缩弹簧，分别布置在中层载板与底部基座之间、顶部安装板与中层载板之间，既可以在动力回程时提供辅助复位力，也能在运动到极限位置时起到缓冲吸震的作用，降低刚性冲击对结构精度的损伤。底部为加厚钢制安装基座，预留了设备安装固定的沉头孔位，可直接将整套机构固定在各类设备机架上使用。渲染阶段采用金属材质组进行材质赋予：导向光轴设置为抛光镀铬金属材质，还原高反光、低粗糙度的金属表面质感；安装板、载板、基座设置为阳极氧化哑光铝合金材质，表面带有细腻的磨砂颗粒质感；弹簧设置为弹簧钢发黑材质，带有轻微的金属反光与氧化层质感；顶部动力部件外壳设置为哑光工程塑料材质，区分不同零件的材质属性。场景采用三点布光方案，主光源从侧上方45度投射，提供主要照明与结构阴影，辅助光源从另一侧补光消除暗部死黑，背光源勾勒模型轮廓提升立体感，最终渲染效果清晰展现了各零件的装配关系与结构细节。该结构可广泛应用在小型冲压、压装、检测工位的直线进给场景，设计过程中充分考虑了零件的加工工艺性与装配便利性，所有标准件均采用国标通用规格，非标件均可通过常规铣削、车削工艺完成加工，具备较强的实际参考价值，可作为教学案例讲解直线导向机构、弹簧复位结构的设计思路，也可经过参数调整后直接适配到自动化设备的设计方案中。
