五百公斤容量高度可调带回转头物料周转台车

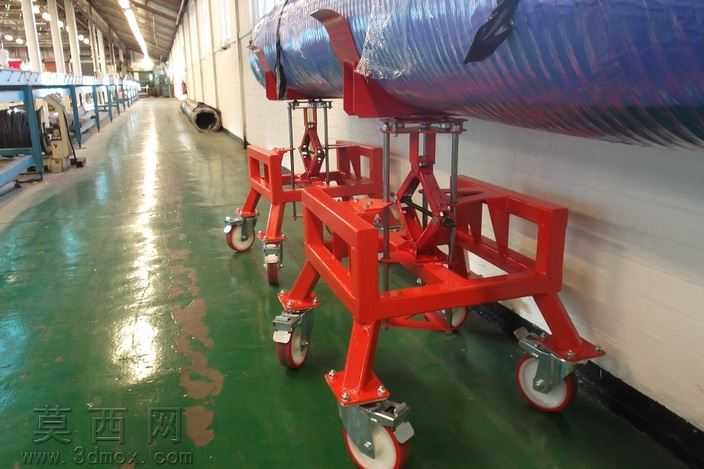

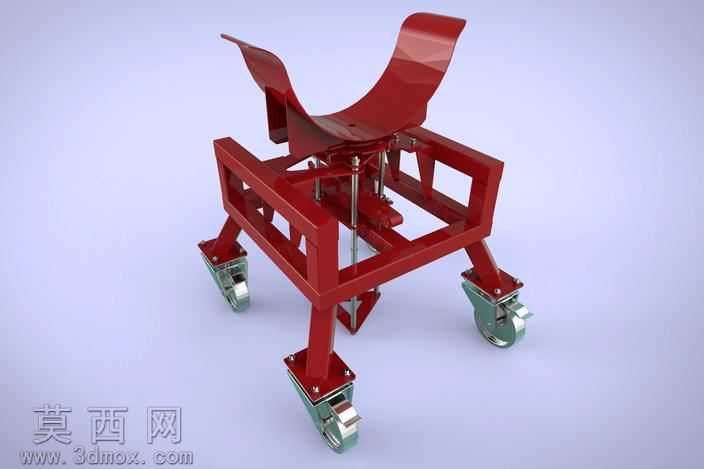

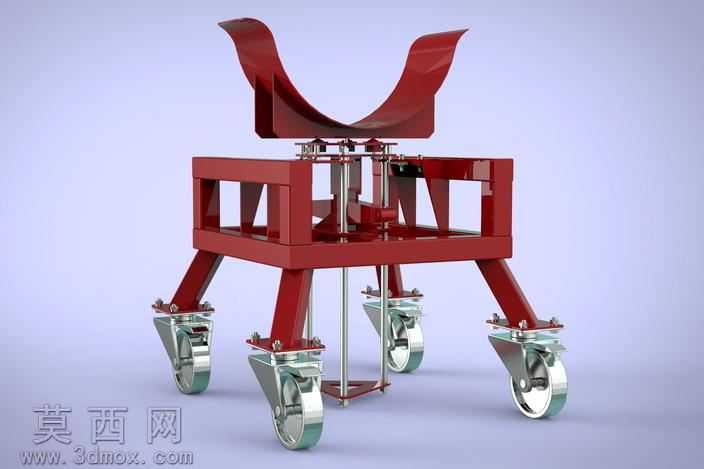

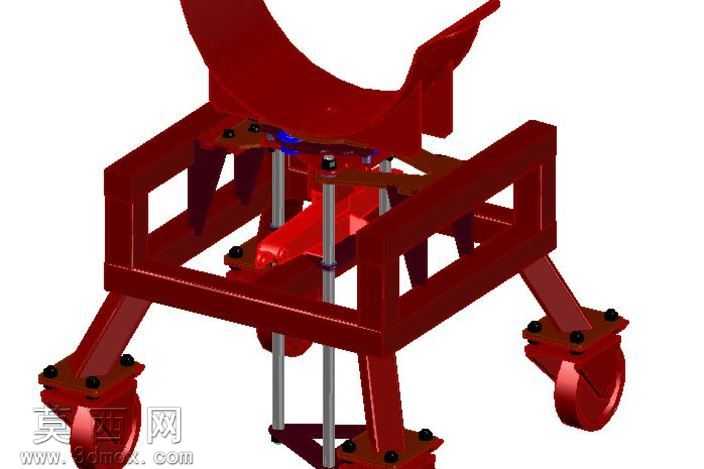

本作品为适配车间重载物料转运需求设计的带高度调节与回转功能的周转台车，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循实际加工装配逻辑，对每一处连接结构、运动副都做了精准的参数约束，确保模型可直接导出工程图用于生产落地。模型搭建阶段首先完成底部承载框架的结构设计，采用矩形钢管焊接的框架式主体，在保证整体结构刚性的同时尽可能降低自重，框架底部预留了标准脚轮的安装位，选用带刹车的万向脚轮搭配定向脚轮的组合，兼顾转运过程的灵活性与停靠时的稳定性。核心的高度调节结构参考了成熟的剪式升降原理，搭配螺纹调节拉杆实现高度的无级调整，建模时对剪臂的铰接点位做了运动仿真验证，确保在300毫米的调节行程内，结构无卡滞、无运动干涉，调节螺杆的导程参数经过反复核算，保证单人即可轻松完成高度调节操作，同时在任意调节高度都具备可靠的自锁能力，避免承重后出现高度回落的问题。上部的回转头结构采用推力轴承搭配限位结构设计，可实现上部承载工位的水平回转，方便操作人员在不同角度完成物料的装卸与对接作业，建模时对轴承安装位的公差配合做了模拟标注，确保实际装配后回转顺畅无旷量。材质渲染阶段，主体框架部分赋予了工业级防锈红漆的材质效果，还原了车间实际工装的漆面质感，脚轮部分分别赋予了金属支架的磨砂金属材质、聚氨酯滚轮的橡胶材质，调节螺杆、铰接销轴等标准件赋予了镀锌金属的材质效果，整体渲染效果贴近真实车间的实物状态。设计过程中充分考虑了实际使用需求，整车额定承载达到500公斤，满足大尺寸卷状物料、重型工件的车间转运需求，结构上所有的受力点位都做了加强筋设计，避免长期重载使用出现结构变形，同时整体结构尽量采用标准件与通用型材，降低加工制作的成本，具备很强的落地实用性。
