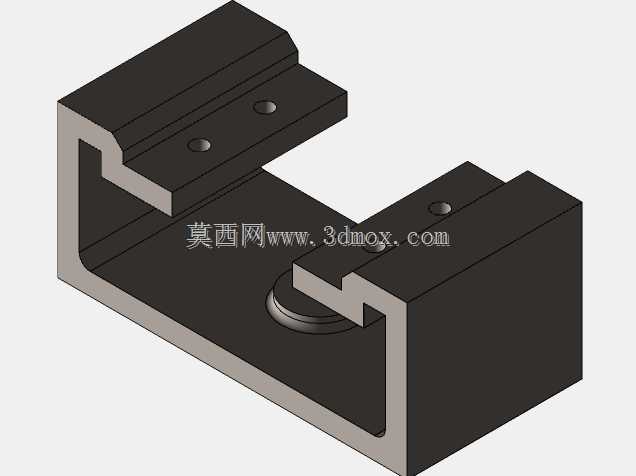

C型槽式双安装位滑动导向框架

该C型槽式双安装位滑动导向框架，主要应用于轻载直线往复运动机构的承载与导向场景，常见于小型自动化送料工位、检测设备的滑台承载基座、工装夹具的位置调节支撑结构中，作为滑动副的固定基体承担负载传导、运动轨迹约束、配套功能件安装定位的核心作用。框架整体采用C型开口槽式结构设计，主体为一体化铣削成型的槽型基体，两侧对称设置带安装孔的凸台安装位，槽底中部预留圆形功能件安装沉台，整体结构无冗余设计，在保证结构刚性的前提下尽可能压缩了整体占用空间。从设计思路来看，该框架优先考虑了滑动配合的精度保持性，两侧平行的内槽面作为滑动导轨的贴合基准，加工时可通过一次装夹完成两侧基准面的铣削加工，有效降低二次装夹带来的形位公差，保证两侧导向面的平行度要求，避免滑动件运行时出现卡滞、偏磨的问题。两侧凸台上的安装孔采用等距排布设计，既可以用于固定外置的导轨条、限位挡块，也可以直接作为滑动件的行程限位安装点，适配不同行程的滑动调节需求；槽底中部的圆形沉台主要用于安装缓冲垫、定位柱或者位置检测触发件，无需额外在槽体上焊接或钻孔固定配件，减少后期装配的加工工作量。在安装边界方面，该框架的外轮廓为规则矩形结构，底部为完整平面，可直接贴合安装在设备台面或型材基座上，安装时可通过两侧凸台的底面作为定位基准，快速完成框架的水平找正；槽体内腔的宽度与深度尺寸经过匹配设计，可适配对应截面尺寸的滑动块，滑动块在槽内运行时，两侧槽壁可承受侧向负载，避免滑动件受侧向力时出现偏移，保证运动过程的稳定性。框架的壁厚设计经过刚性校核，在常规轻载工况下不会出现槽口张开变形的问题，长期运行后仍能保持导向精度，适合用于对运动平稳性有一定要求、负载不大的自动化工位中，既可以单独作为小型滑台的基体使用，也可以多个拼接组合形成长行程的导向支撑结构，适配不同的设备布局需求。
