倾斜上料式谷物除杂清洁设备结构设计

该设备主要应用于粮食收储、粮油加工、小型谷物种植合作社的前端物料处理场景，可在谷物入仓、加工前的预处理环节完成除杂清洁作业，有效去除谷物中混杂的秸秆碎屑、瘪粒、尘土、轻杂等异物，避免杂质进入后续加工或存储环节引发粮食霉变、加工设备卡滞、成品粮品质下降等问题，适配小麦、水稻、玉米、大豆等多种常见谷物的清洁处理需求，也可经过简单参数调整用于部分油料作物、杂粮的初清作业。

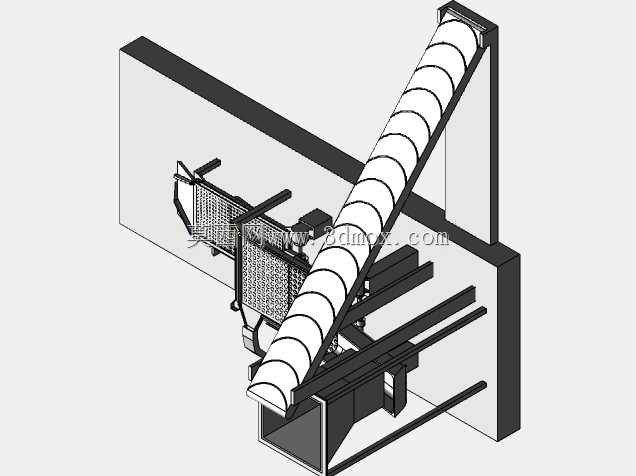

设备采用倾斜上料结合网面筛分的核心结构设计，倾斜布置的螺旋输送槽承担物料提升输送功能，可将低位进料的谷物匀速提升至筛分作业区域，输送过程中通过螺旋叶片的缓慢搅动，让谷物颗粒间产生相对位移，裹挟在谷物堆内部的轻杂、尘土可初步上浮，为后续筛分做准备。筛分区域采用倾斜布置的冲孔网面结构，网面孔径可根据待处理谷物的颗粒尺寸进行适配更换，谷物经过网面时，符合粒径要求的饱满谷粒可顺着网面滑落至出料通道，尺寸小于网孔的细杂、尘土会透过网孔落入下方集杂腔，而尺寸大于网孔的秸秆、大颗粒异物则会被网面拦截，顺着网面倾斜方向排入杂余收集区域，同时设备配套的风道结构可在筛分区域形成稳定的横向气流，将重量较轻的瘪粒、颖壳等杂质吹离谷物流向，实现风选与筛分结合的复合清洁效果，相比单一筛分结构清洁效率提升明显。

设计过程中充分考虑了小型加工场所的安装使用需求，整体采用壁挂式结合侧支撑的安装结构，无需占用大面积地面放置空间，设备主体安装后横向占用空间不足1.2米，纵向延伸长度可根据现场上料高度需求调整输送段长度，适配不同高度的进料地坑、接料设备的对接需求。设备的进料口设置在输送段低位端，可直接配合人工倒料、皮带机送料等多种上料方式，出料口设置在筛分段末端，可直接对接后续的输送设备、仓储料仓入口，无需额外增设转接溜槽。结构设计上尽量减少易卡滞的活动部件，输送螺旋与网面之间预留足够的安全间隙，避免谷物颗粒卡入间隙造成部件磨损，所有与谷物接触的部件均采用光滑耐磨的材质设计，减少谷物输送筛分过程中的表皮破损率，保障谷物处理后的完整度。设备的侧边预留了检修开口，可快速打开完成网面更换、内部积杂清理、螺旋叶片检查等日常维护操作，降低日常运维的难度与耗时。
