多接口流体分流歧管结构设计

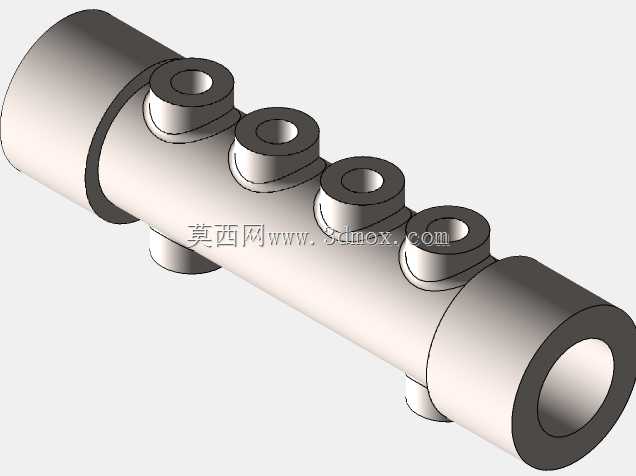

这款歧管结构主要应用在流体输送系统的支路分配场景中，常见于小型液压工作站、气动控制回路、实验室流体配线、家用净水设备分水单元以及小型热管理循环回路中，承担单路主流体向多个支路分流、或是多支路流体向主路汇流的核心作用，能够替代多组独立接头拼接的管路方案，大幅减少管路连接点，降低流体泄漏风险，同时让整体管路布局更加紧凑规整，减少冗余管线占用的安装空间。从功能特性来看，该歧管采用一体化直通主腔体设计，主通道为等径直筒结构，能够保证主流体通过时的压损控制在较低水平，避免因通道截面突变产生的紊流、噪音与额外能耗；主腔体上侧均匀排布四个同规格径向接口，下侧对应设置两个径向接口，所有支路接口均采用同轴设计，接口端面预留密封安装位，可适配卡套接头、螺纹接头或是快插接头，满足不同压力等级、不同流体介质的连接需求，支路接口沿主腔体轴向等距分布，能够保证各支路的流体分配均匀性，避免近端支路流量过大、远端支路流量不足的问题。设计过程中优先考虑了加工工艺性与结构强度，主腔体两端采用厚壁设计，既可以作为主路的连接接口，也可以根据实际安装需求封堵一端作为单进多出的分流结构，或是两端分别作为进出接口实现跨接式分流；所有接口与主腔体的衔接位置均做了圆角过渡处理，避免应力集中，能够承受常规流体输送工况下的压力脉动与管路振动，降低长期使用过程中焊缝或是基体开裂的风险。外形尺寸方面，该歧管整体为长圆柱构型，主腔体长度适配常规安装面板的预留孔位，径向接口的外伸长度控制在较小范围，不会额外占用过多侧向安装空间；安装时既可以通过两端主接口固定在管路系统中，也可以借助下侧的两个接口配合支架完成固定，安装边界灵活，能够适配狭窄空间内的管路布置需求，不需要额外预留大尺寸操作空间，后期维护时仅需对各接口的密封件进行定期检查即可，维护成本较低。
