SOP20封装74HC245总线收发器芯片结构

这款74HC245是电子电路设计领域常用的八进制双向总线收发器，广泛应用在数字信号传输、单片机外设扩展、工业控制板卡信号转接、消费电子主板数据交互等场景中，核心作用是实现双向数据总线的信号缓冲与方向控制，解决不同电路模块间总线驱动能力不足、信号电平匹配不佳的问题，避免长距离走线带来的信号衰减、串扰问题，保障多设备挂载在同一总线上时的数据传输稳定性。

从功能特性来看，该器件具备八路独立的双向信号通道，搭配方向控制引脚与输出使能引脚，可灵活切换数据传输方向，也可通过使能端将器件置于高阻隔离状态，切断总线与后端电路的连接，避免总线挂载设备过多导致的信号冲突，适配TTL与CMOS电平标准，具备较强的噪声容限与驱动能力，可直接驱动LED、小型继电器等常见小功率负载，在数字电路系统中承担总线信号中转、电平转换、端口扩展的核心作用。

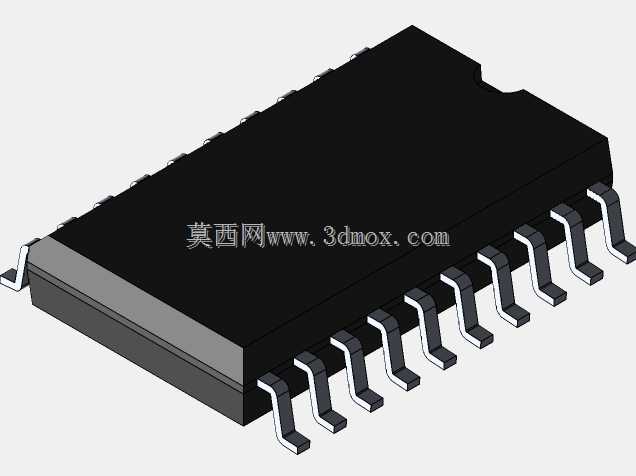

本次设计的模型还原了SOP-20小外形贴片封装的完整结构，设计过程中严格遵循JEDEC标准中SOP封装的尺寸规范，精准还原了黑色塑封本体的外形轮廓、本体上的定位缺口标识，以及两侧共二十只鸥翼形贴片引脚的弯折弧度、引脚间距与引脚宽度，每只引脚的伸出长度、弯折角度都完全匹配实际量产器件的参数，可直接用于PCB布局阶段的结构干涉校验、电路板组装过程的焊盘匹配验证，也可用于教学演示场景中帮助初学者理解贴片逻辑芯片的封装形态。

在安装边界层面，模型完整还原了器件贴装到PCB表面后的整体占用空间，包含塑封本体的长宽高尺寸、引脚向外延伸的最大宽度、引脚底部到塑封本体顶面的总高度，设计时充分考虑了SMT贴装工艺的公差范围，预留了合理的焊盘搭接余量，可直接导入PCB设计软件中进行3D布局预览，校验器件与周边接插件、电容、散热片等其他元器件的空间距离，避免生产组装时出现元件干涉、贴装偏移等问题，也可用于自动化贴片机的吸嘴路径仿真，验证贴装过程中吸嘴拾取器件的可行性，保障量产阶段的组装良率。
