ACS758LCB型霍尔电流传感器结构设计

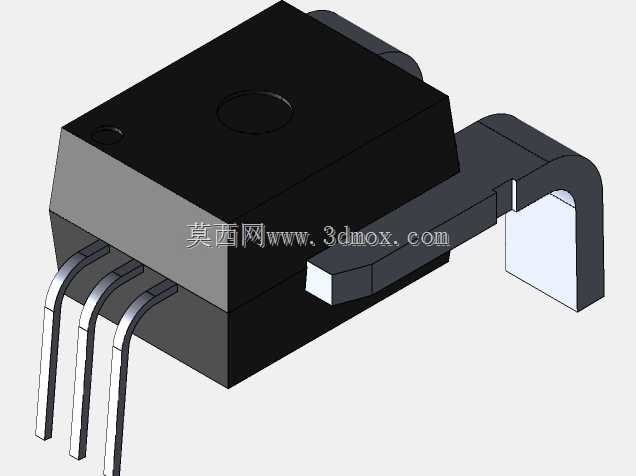

这款ACS758LCB型电流检测元件，主要面向工业控制、新能源电力转换、汽车电子、电源管理等场景的交直流电流检测需求，可在不破坏主电路通路的前提下，实现回路电流的非接触式采样，为过流保护、功率计量、闭环控制提供精准的电流信号输出，广泛适配变频器、伺服驱动器、充电桩、光伏逆变器、BMS电池管理系统等设备的电流采集环节，能够在强电磁干扰的工业现场环境下稳定工作，有效隔离主回路强电与控制侧弱电，保障控制电路的运行安全。从功能特性来看，该元件基于霍尔感应原理设计，内置的高精度霍尔感应单元可精准捕捉穿过导体内的电流产生的磁场变化，转化为线性度优异的电压输出信号，响应速度快，温漂系数低，可覆盖较宽的电流检测量程，同时自带的电气隔离结构可满足主回路与控制回路之间的高压隔离要求，无需额外设计隔离电路即可直接接入控制板的ADC采样端口，大幅简化外围电路的设计复杂度。在设计思路上，整体结构采用塑封一体化成型设计，主体黑色塑封外壳采用耐高温阻燃工程塑料注塑成型，可耐受波峰焊、回流焊过程中的高温冲击，同时具备良好的绝缘性能与机械强度，能够保护内部的霍尔芯片、磁路结构与绑定引线不受外界潮气、粉尘与机械外力的损伤。引脚部分采用三根直插式信号引脚，采用镀锡铜材质，具备良好的可焊性与导电性能，引脚间距遵循标准直插元件的间距规范，可直接适配标准PCB焊盘设计，无需定制特殊封装的PCB footprint；另一侧的大电流导通引脚采用弯折成型的厚铜排结构，可承载大电流通过时的载流需求，降低导通电阻与发热，铜排的弯折角度与伸出长度充分考虑了PCB安装时的空间避让，可直接穿过PCB预留的安装孔位进行焊接固定，同时铜排的截面尺寸经过载流能力校核，在额定电流工况下的温升控制在元件允许的工作范围内，避免高温影响内部霍尔元件的检测精度。从安装边界来看，元件主体的塑封部分为方正块状结构，在PCB布局时需预留对应尺寸的投影安装空间，信号引脚伸出长度适配常规厚度PCB的焊接要求，大电流铜排的弯折结构在元件安装后不会与周边高度较低的贴片元件产生干涉，整体安装高度适配常规工控板卡的元件限高要求，可适配波峰焊的批量生产工艺，在结构设计上充分兼顾了检测性能、生产工艺性与现场安装的便利性，能够满足各类工业与车载场景下的电流检测安装需求。
