卡扣类钣金件冲压成型模具结构

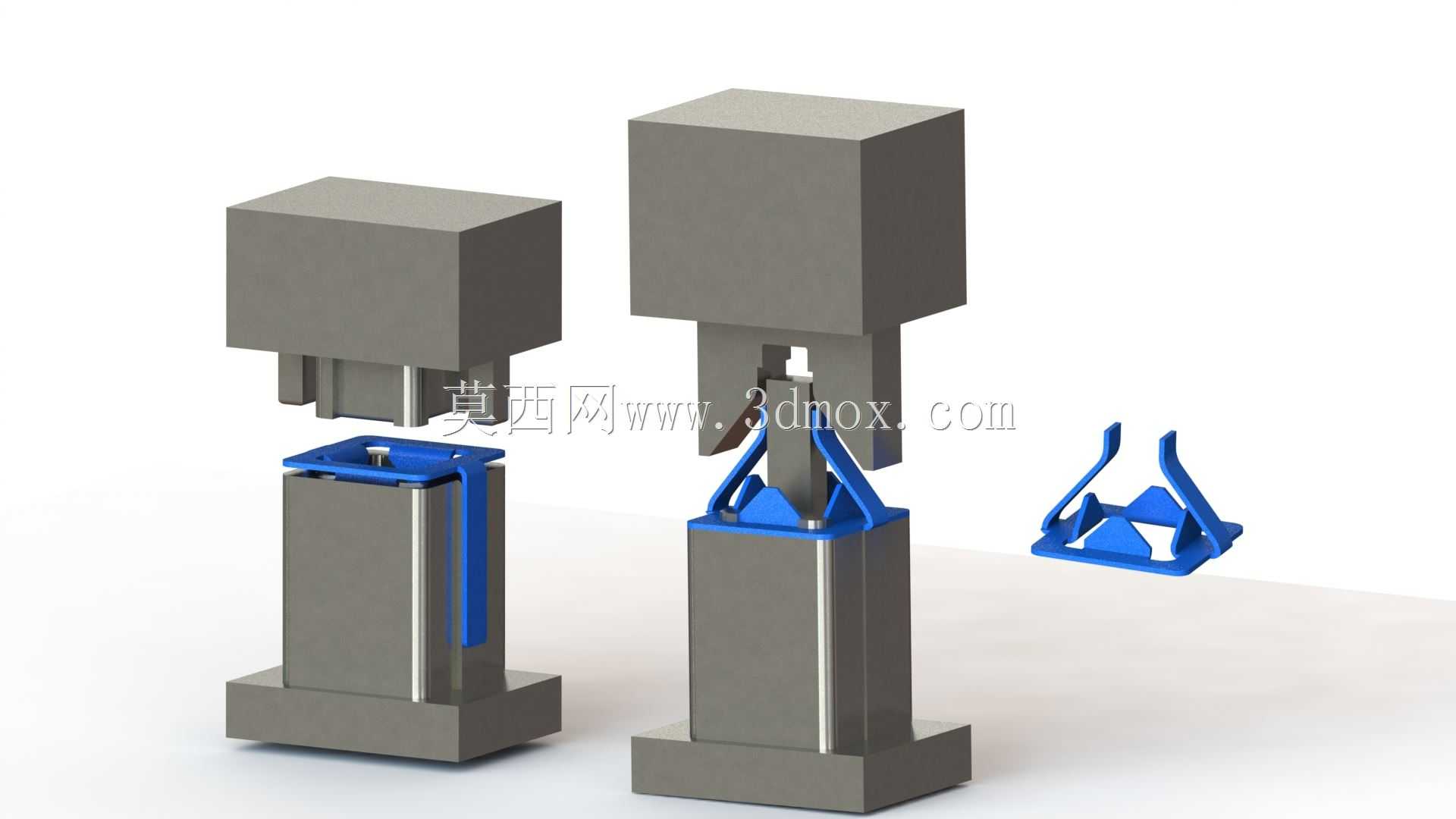

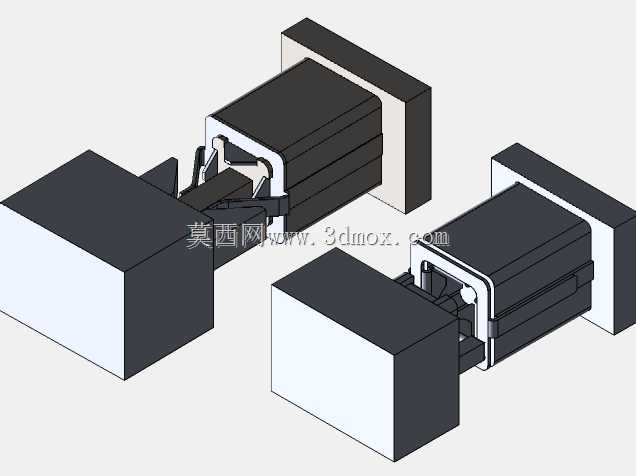

这套模具主要应用于小型异形卡扣类钣金零件的批量冷冲压生产场景，常见于消费电子五金配件、小型家电结构件、汽车内饰卡扣连接件的生产车间，适配常规开式单点压力机的安装工位，可直接装夹在普通冲床台面上完成连续冲压作业，无需额外定制专用机床接口。模具整体采用上下模分体式结构设计，上模部分集成了成型冲头、压料弹性组件与导向定位结构，下模部分设置了成型型腔、顶料机构与零件定位挡边，合模过程中依靠导柱导套的精密配合保证上下模的同轴度，避免成型过程中出现偏载啃模的问题。针对目标卡扣零件带双侧弯折、中部带支撑凸台的异形结构，设计时采用了分步成型的思路，先完成板材的落料预压，再通过侧推滑块结构完成双侧弯折边的向内收折成型，最后通过上模的成型凸台压出中部的支撑定位结构，整套工序可在单次冲床行程内完成，无需多工序转序加工，有效提升小尺寸钣金零件的生产效率。模具的安装边界适配常规25吨到40吨开式压力机的工作台尺寸，模座采用标准带柄式上模结构，可直接装夹在冲床滑块的模柄孔内，下模通过压板固定在工作台面，上下模合模高度预留了足够的安全余量，适配不同行程规格的常规冲床设备。成型型腔部分根据零件的回弹特性做了角度补偿，针对常用的0.8mm到1.2mm厚度冷轧钢板、镀锌钢板的冲压回弹量做了预修正，保证成型后的卡扣零件尺寸精度满足装配公差要求，弯折处的圆角做了抛光处理，避免冲压过程中出现板材拉伤、开裂的问题。模具的顶料机构采用内置弹簧顶杆结构，开模后可自动将成型完成的零件从型腔内顶出，配合自动化送料机构可实现无人化连续冲压生产，压料组件采用弹性聚氨酯压料块，合模时先压紧板材再完成成型动作，避免板材在成型过程中出现移位、起皱的缺陷，保证每批次零件的成型一致性。
