90度负刚性弯管结构设计

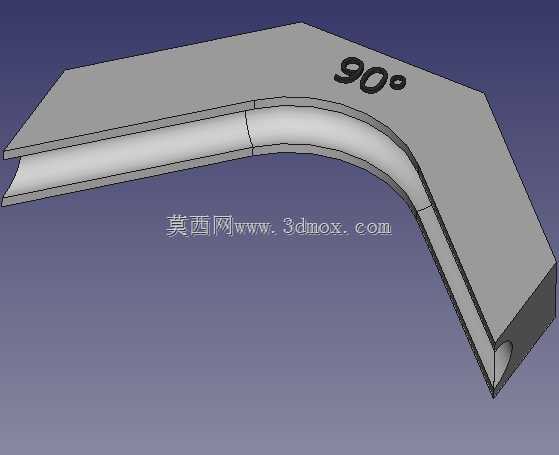

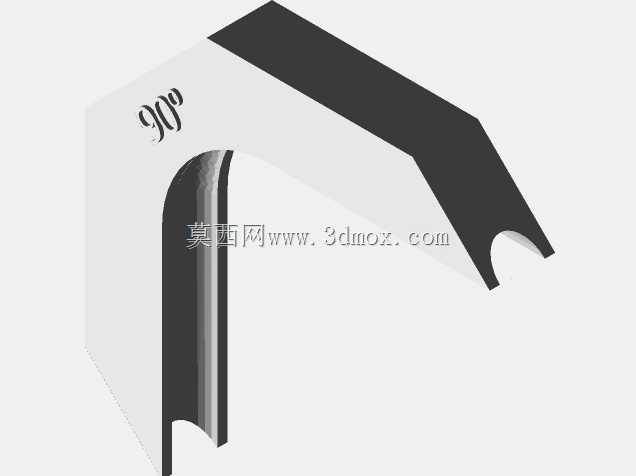

这款90度负刚性弯管构件，主要应用在需要柔性补偿、小范围形变适配的管路布设场景中，常见于民用给排水末端接驳、小型气动回路转角连接、低压流体输送管线的转角过渡位置，能够在管路受外力产生小幅偏移、震动时，通过自身结构的负刚性特性抵消应力，避免管路接口处出现硬连接断裂、密封失效的问题。不同于常规刚性直角弯头完全锁死转角角度的设计，这款弯管在弯折区域做了分层式的结构处理，外层为带90度标识的刚性承托结构，内层为弧形过渡的柔性形变腔体，既保留了直角转向的管路导流作用，又能在一定角度范围内产生自适应偏转，适配安装过程中存在的孔位偏差、管线对位误差，降低现场安装的对位精度要求，减少施工过程中的反复调整工作量。从设计思路来看，这款弯管采用了内外层复合的结构逻辑，外层的刚性壳体承担管路的外部防护、形态定位作用，表面标注的90度标识为常规安装状态下的基准转角，在无外力作用时弯管保持标准直角形态，满足常规管路转角的布设需求；内层的弧形过渡段采用等壁厚的曲面设计，弯折处的曲率经过反复校核，既保证流体经过转角时不会产生过大的压损，避免直角硬转弯带来的流体紊流、噪音问题，又让该区域具备可控的形变能力，当管路两端受外力产生相对位移时，弯折段可以产生小角度的偏转，不会像纯刚性弯头那样在连接处产生集中应力。从安装边界来看，这款弯管的两端接口采用通用的平口对接结构，接口截面尺寸与同规格常规直管完全匹配，可以直接和标准管线进行套接、粘接或者卡箍连接，不需要额外定制转接头件；整体外形在标准90度状态下，两个直段的长度比例均衡，安装时不需要预留过大的操作空间，即使在狭小的管线布设空间内，也能顺利完成转角接驳。在实际使用过程中，这款弯管可以抵消管路运行过程中产生的小幅震动，比如配套小型水泵、低压气泵的管路，设备运行产生的震动传递到弯管位置时，负刚性结构可以吸收部分震动能量，减少震动沿管路传递到远端固定结构，降低管路长期运行中出现接口松动、渗漏的概率。同时，弯管的弯折过渡段采用顺滑的圆弧曲面，没有常规直角弯头的内角死区，流体经过时不会在转角处产生介质沉积，对于输送带有少量杂质的低压流体，也能保持顺畅的导通状态，减少管路堵塞的维护成本。外层的刚性结构可以抵御安装过程中的外力磕碰，避免安装时过度弯折导致内层结构损坏，在保证形变能力的同时兼顾了结构的耐用性，适配多种低压流体输送场景的转角连接需求。
