QUADRO标准罗格朗中央情报局箱体

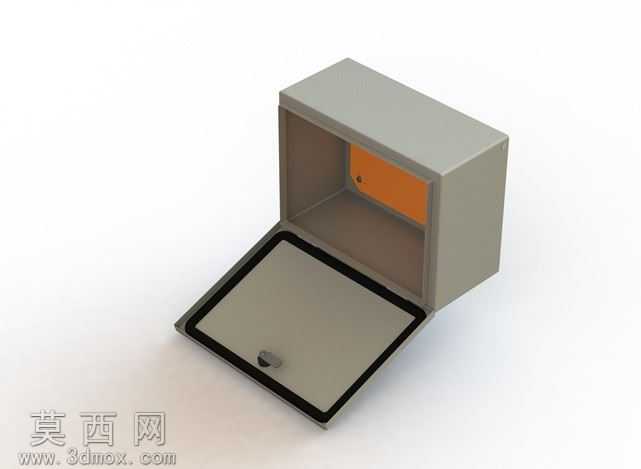

本作品为QUADRO系列标准规格箱体三维建模成果，整体尺寸严格遵循400x300x200的参数要求，建模过程以SolidWorks为核心工具完成全参数化搭建，从基础草图绘制到实体特征生成全程保持尺寸关联，可根据实际应用需求快速调整箱体长宽高、壁厚等核心参数，适配不同场景的安装使用需求。建模阶段优先还原箱体的实际开合结构，箱盖与箱体主体通过侧边隐藏式铰接结构实现连接，铰接处预留合理的转动间隙，模拟真实产品的开合角度限位，避免开合过程中出现结构干涉；箱盖边缘设计有一圈嵌入式密封胶条安装槽，可匹配对应规格的橡胶密封件，实现箱体闭合后的防尘防水防护效果，箱盖正面设置有旋转式锁扣结构，锁扣与箱体上的锁座精准对位，闭合后可实现可靠锁止，防止非授权开启。箱体内部结构做了分层设计，箱盖内侧预留有文件袋安装位，可放置纸质说明文档或记录卡片，箱体主腔体为规整的矩形储物空间，内壁做了圆角过渡处理，既避免应力集中提升箱体结构强度，也方便内部物品的取放与清洁；箱体外壳采用钣金折弯工艺的建模逻辑，所有折弯处均设置符合钣金加工标准的折弯圆角与止裂槽，可直接导出加工图纸用于实际生产。渲染阶段采用Keyshot完成材质与光影调试，箱体主体赋予哑光灰色金属烤漆材质，调整材质的粗糙度与反射参数，还原工业级箱体的磨砂质感，箱盖密封胶条赋予黑色哑光橡胶材质，锁扣与铰接件赋予亮面金属材质，内部文件袋区域赋予橙色哑光塑料材质，通过不同材质的质感区分强化结构层次；布光采用三点布光方案，主光源从侧上方打亮箱体整体轮廓，补光弱化阴影区域的死黑问题，轮廓光勾勒箱体边缘提升立体感，最终渲染效果清晰展现箱体的开合状态、结构细节与材质质感，可用于产品展示、安装说明配图、生产加工参考等多个场景。
