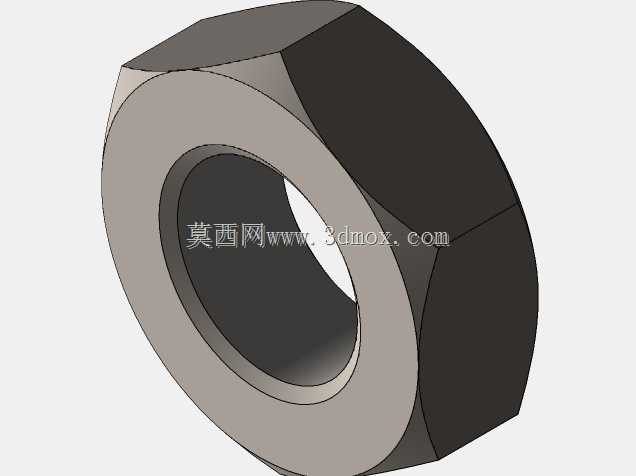

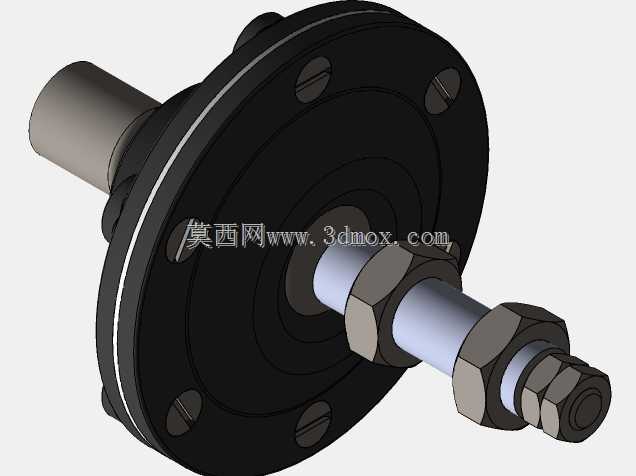

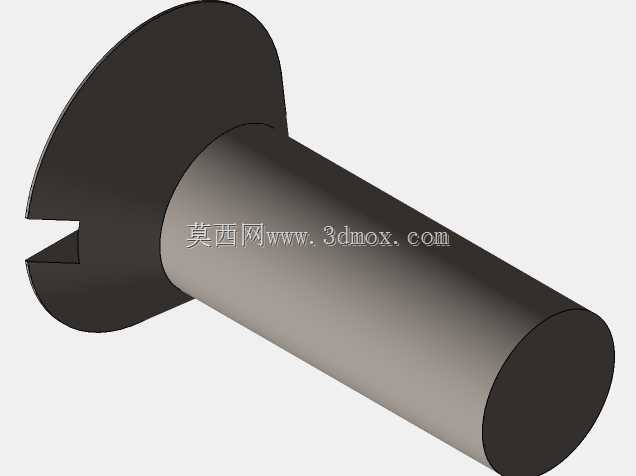

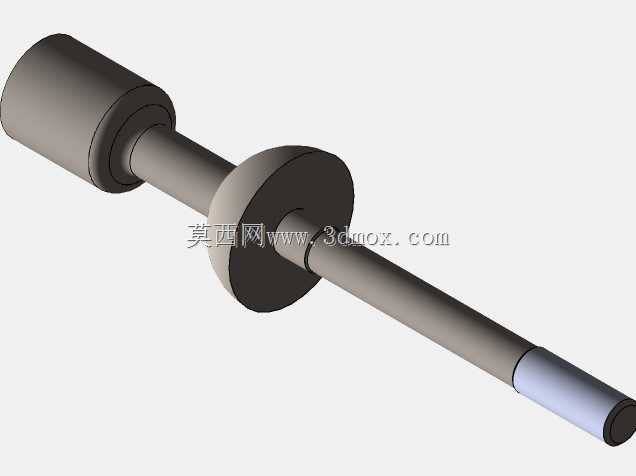

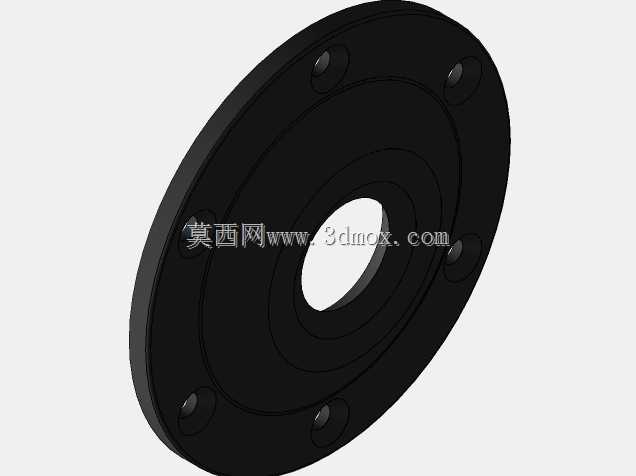

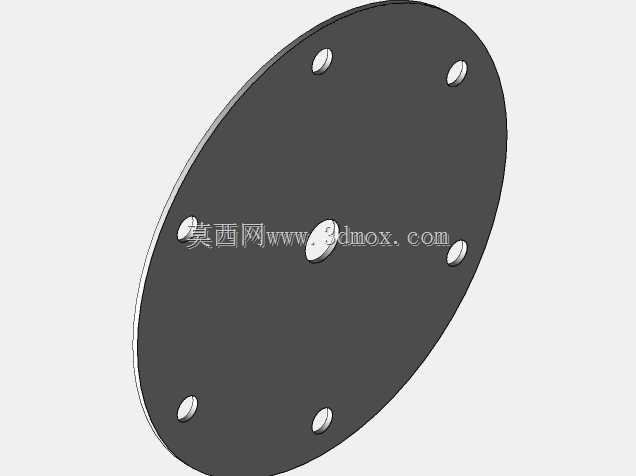

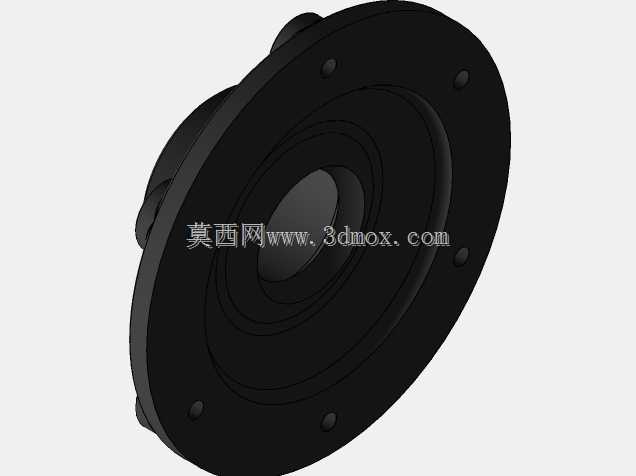

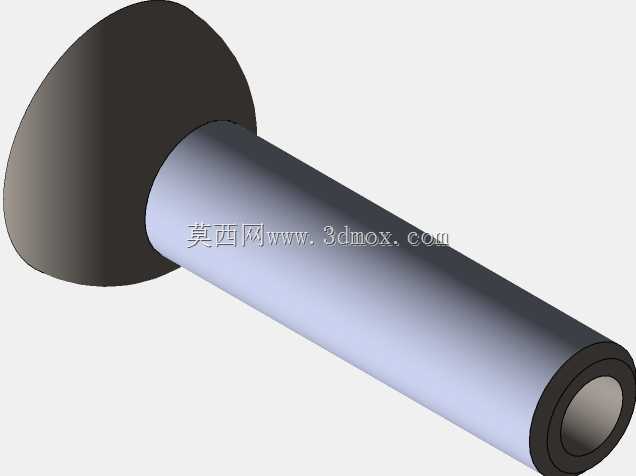

带流道剖视结构的管路密封球头组件

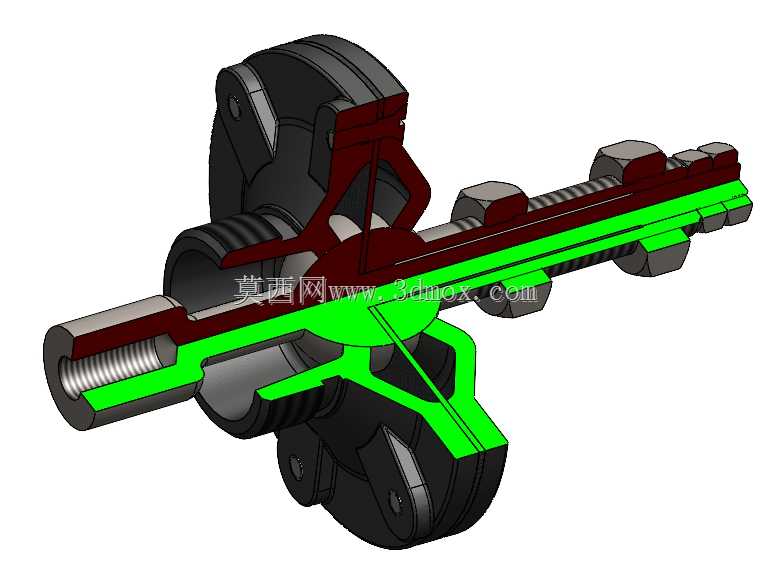

该密封球头组件主要应用于液压管路、气动传输系统、流体输送管线等需要动态调整管路走向同时保证介质密封的场景，常见于工程机械液压回路、工业自动化气动系统、车用流体管路等领域，核心作用是在管路存在角度偏转需求的连接位置，既实现管路转角的灵活调整，又保证输送介质无泄漏导通，避免管路因硬连接产生应力集中导致的开裂、渗漏问题。从功能特性来看，该组件采用球面配合的密封结构，依靠球面的高精度贴合实现动态密封，允许连接端在一定锥角范围内自由偏转，可抵消管路安装时的位置偏差，同时补偿设备运行过程中产生的振动、管路热胀冷缩带来的位移量，相比传统硬管接头，其适配性更强，能大幅降低管路装配难度，减少后期维护中接头渗漏的概率。从设计思路上，该模型采用剖视展示方式，清晰呈现了内部介质流道的走向、球面密封副的配合位置、外部锁紧定位结构的形态：内部流道采用等径过渡设计，尽可能减少介质流经时的阻力损失，避免流道突变造成的湍流、压降问题；球面密封部位预留了足够的配合接触宽度，保证在最大偏转角度下仍有充足的密封面接触面积，防止介质泄漏；外部的夹持锁紧结构采用对称式多瓣设计，既可以对球头的偏转角度进行限位，避免偏转角度过大导致密封失效，又能通过均匀的锁紧力将球头压紧在密封座上，保证密封面受力均匀，不会出现局部压溃或密封不严的问题。从安装边界来看，该组件两端均采用标准外螺纹连接结构，可直接匹配对应规格的内螺纹管路接口，整体径向最大轮廓为球头部位的外径尺寸，安装时需在球头偏转的最大角度范围内预留足够的活动空间，避免与周边管路、结构件产生运动干涉；轴向安装长度可根据两端螺纹的旋入深度进行小幅调整，适配不同安装间距的管路连接需求，安装过程中无需额外定制专用连接配件，采用常规管路安装工具即可完成装配，后期维护时仅需检查球面密封面的磨损情况，更换成本较低。
