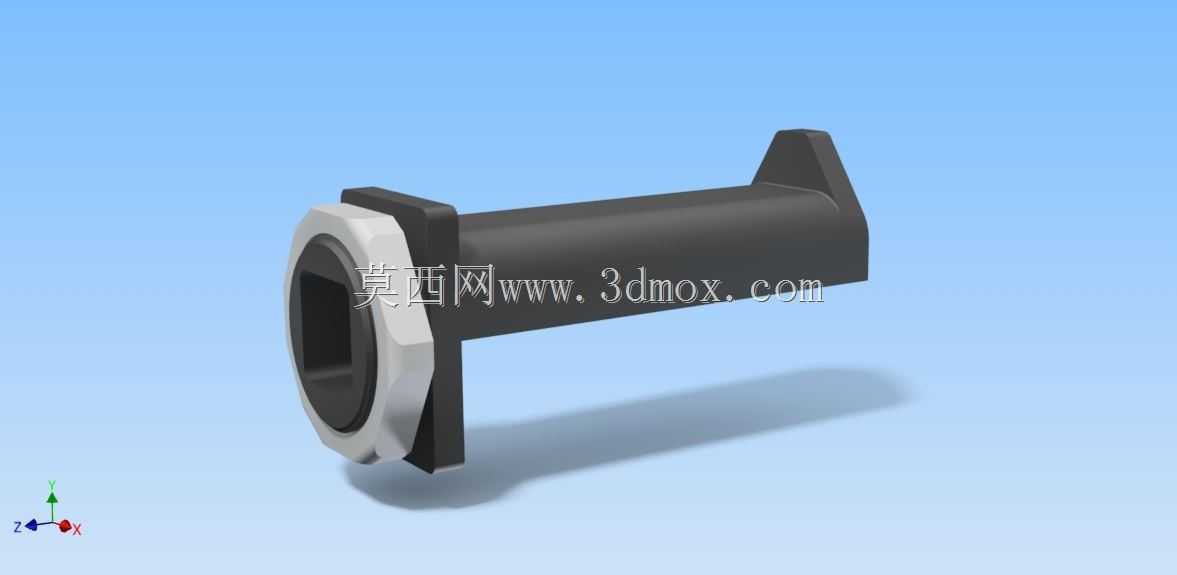

复印打印设备宽线轴加长管吊架结构

该结构件主要应用于办公文印设备领域，适配对应型号的复印机、打印机设备，作为设备内部较宽幅线轴的支撑吊装部件使用，承担线轴的定位、承载与运行限位功能，是文印设备走纸供料系统中保障宽幅耗材稳定输送的关键配套构件。在实际设备运行场景中，宽幅线轴承载着大宽度打印介质的输送卷轴，设备运行过程中线轴需要持续保持稳定的同轴度，避免转动过程中出现径向跳动、轴向偏移的问题，否则会引发介质走偏、褶皱、卡滞等故障，直接影响文印输出的成品质量与设备连续运行的可靠性，该吊架正是为解决宽幅线轴的长跨度支撑需求而设计。从功能特性来看，该吊架采用加长管主体结构，能够匹配宽线轴的轴向安装跨度，一端设置带定位止口的法兰式安装基座，基座上的多边形限位结构可以与设备机架的安装位紧密贴合，防止吊架在长期受载过程中出现周向转动，保障安装位置的精度稳定性；管体末端设置带斜向导向的限位挡边，既可以对线轴的端部进行轴向限位，避免线轴转动过程中出现轴向窜动，斜向结构也能为线轴的拆装维护提供导向便利，降低运维操作的难度。在设计思路上，该结构充分考虑了文印设备内部紧凑的安装空间约束，整体采用中空管状结构，在保障整体结构刚性、满足承载需求的前提下尽可能降低构件自重，减少设备整体的负载；安装基座与管体采用一体化衔接的结构设计，减少了额外的连接紧固件，既降低了装配复杂度，也避免了多零件连接带来的累积装配误差，能够更好地保障线轴的安装同轴度要求。从安装边界来看，该吊架的法兰安装面设置有对应的贴合定位面，安装时仅需将基座对准机架上的预设安装位，通过法兰周向的限位结构卡入机架定位槽即可完成位置固定，管体的轴向长度完全匹配宽线轴的支撑跨度需求，末端限位挡边的伸出尺寸经过精准核算，既不会干涉线轴的正常转动，也能可靠阻挡线轴的轴向窜动，管体的外径尺寸与线轴的内孔支撑位形成适配间隙，不会对线轴的顺畅转动产生额外摩擦阻力，整体结构在有限的设备内部空间内，实现了支撑、限位、导向的多重功能，能够有效保障宽线轴在设备高速运行过程中的稳定性，减少文印过程中因线轴偏移引发的各类故障，提升设备的连续工作能力与输出品质。
