手持式电动砂光机整机内部结构设计

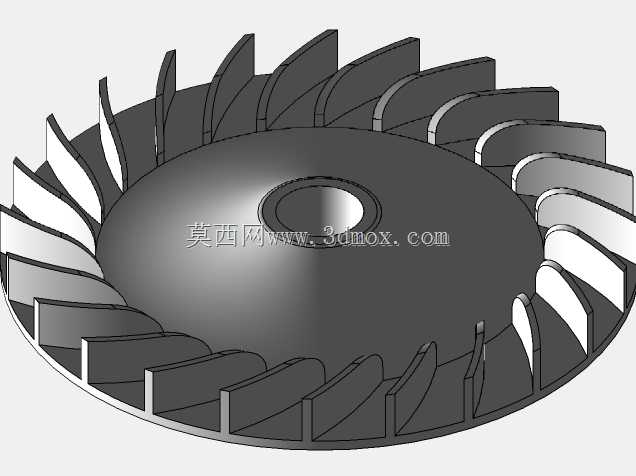

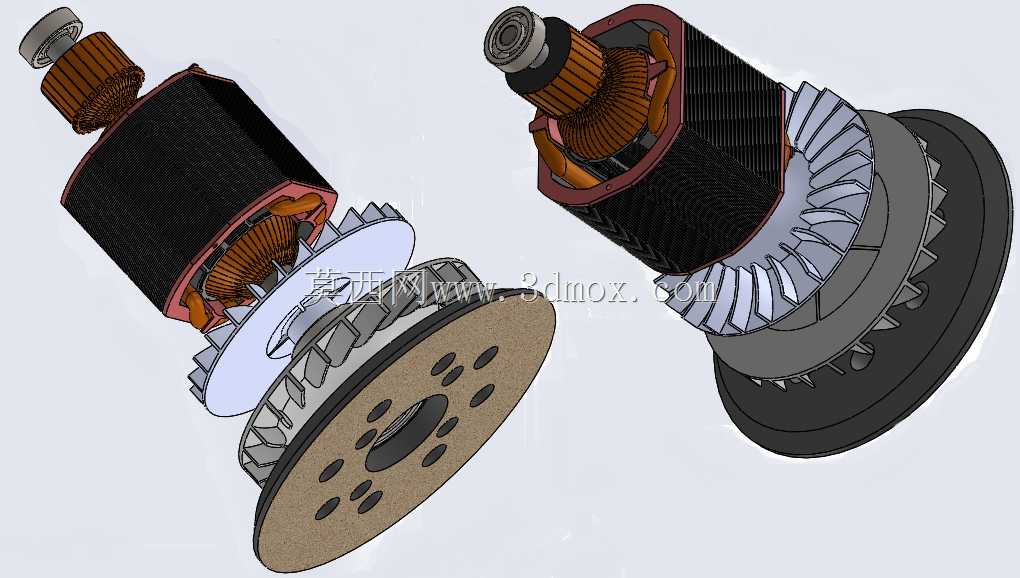

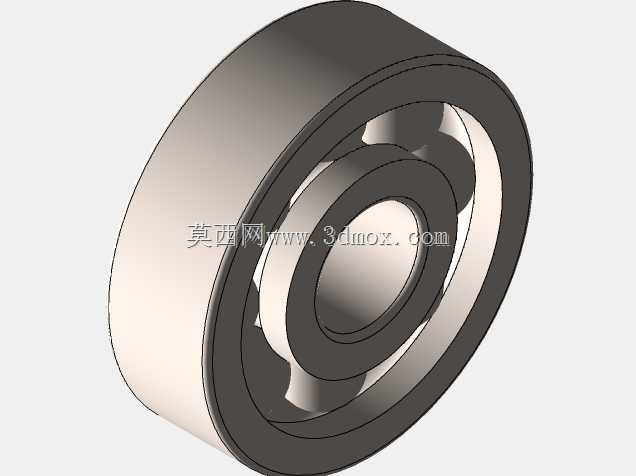

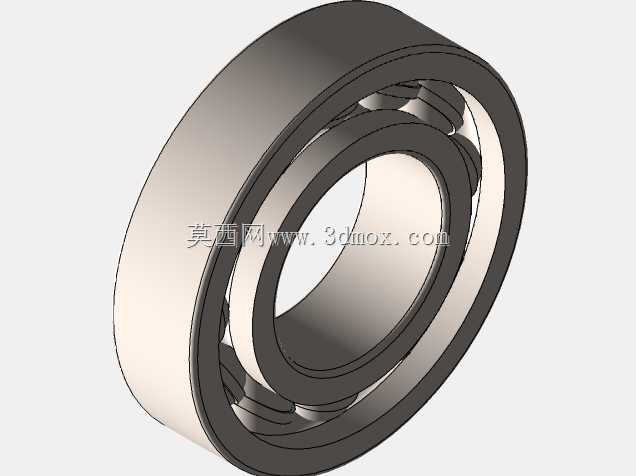

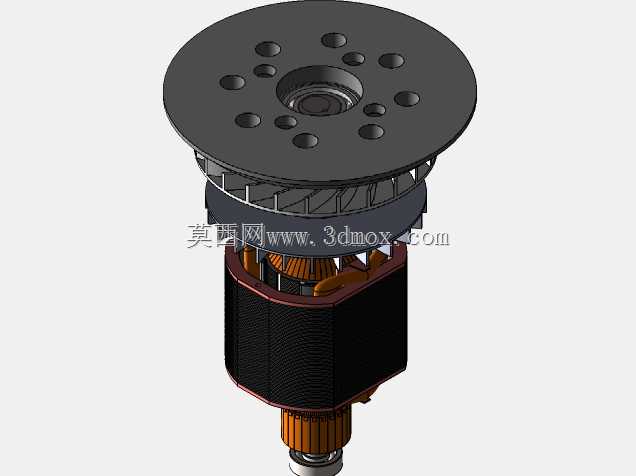

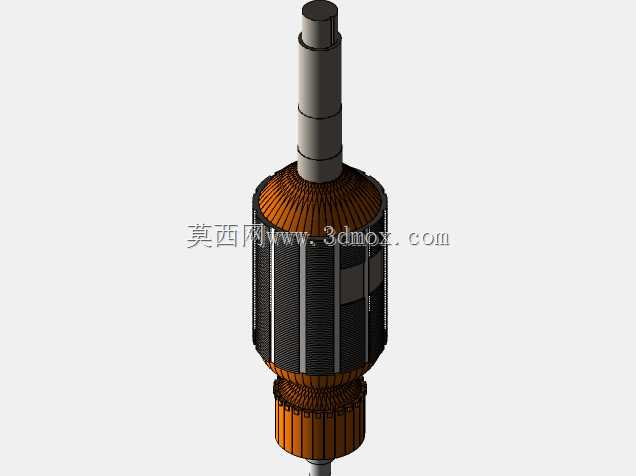

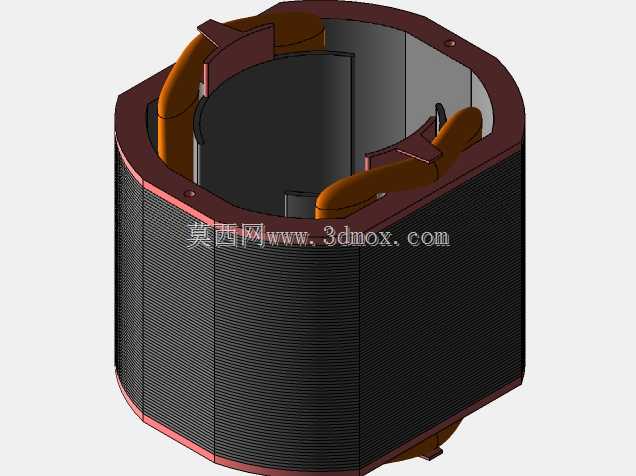

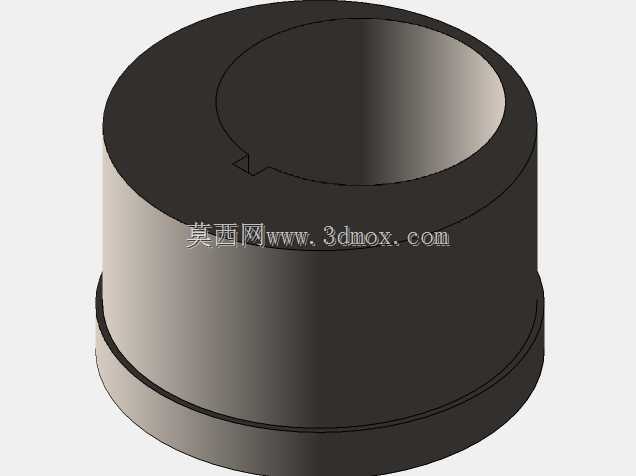

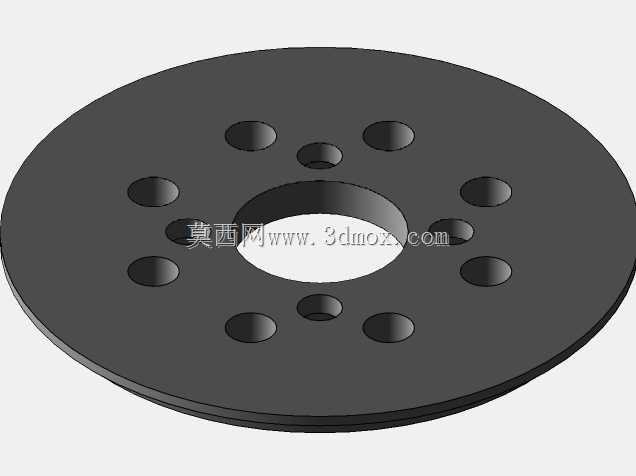

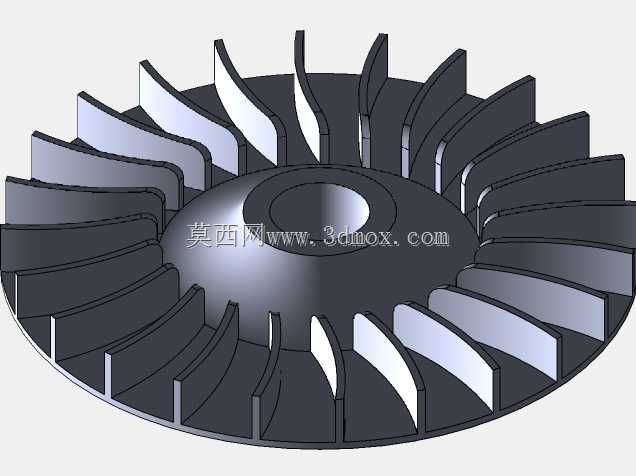

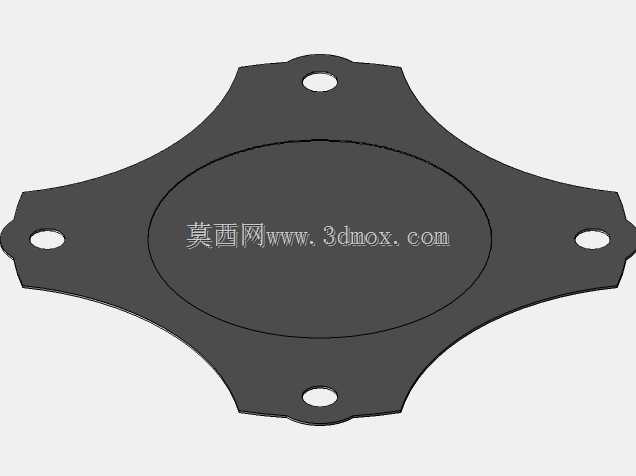

这款砂光机主要面向家装木工、金属表面处理、汽修钣金等作业场景，是手持类表面精加工的核心电动工具，可完成木材底漆打磨、金属焊缝整平、漆面瑕疵去除、腻子层找平这类对表面平整度要求较高的作业，相比传统手工砂纸打磨，作业效率能提升6倍以上，且打磨后的表面纹理均匀，不会出现手工打磨常见的局部凹陷、打磨纹路杂乱的问题。从结构设计来看，整机采用同轴直驱布局，核心动力单元为串激式交流电机，适配常规民用市电供电，额定输出功率可满足连续重载打磨的负载需求，空载转速区间覆盖常规打磨到精细抛光的不同作业要求，针对不同材质的打磨需求，可通过更换不同目数的砂纸片实现粗磨、细磨、抛光的工序切换。设计过程中重点考虑了手持作业的操作体验，整机重心靠近握持位置，长时间握持作业不易产生手臂酸胀的疲劳感；电机转子两端采用高精度轴承支撑，可降低高速运转时的径向跳动，避免打磨时出现震纹，提升打磨面的光洁度；转子端部集成的散热风叶采用离心式结构设计，运转时可形成定向气流，带走电机绕组、换向器工作时产生的热量，同时气流可顺带吹走打磨区域的部分浮尘，既提升电机连续工作的时长，也能减少作业面浮尘对打磨精度的影响。输出端的传动结构采用齿轮减速设计，将电机的高转速转换为打磨盘适配的工作转速，同时放大输出扭矩，避免打磨时遇到硬质点出现转速骤降、卡滞的问题；打磨盘采用多孔设计，既可以降低盘体自身重量，也能适配带吸尘功能的砂纸片，配合外接吸尘装置可大幅减少作业时的粉尘扩散。安装边界方面，整机的径向最大尺寸不超过常规成年人手掌的握持范围，打磨盘采用标准快拆结构，可适配市面通用规格的背绒砂纸片，无需额外定制专用耗材；电机的安装位采用对称定位结构，后期维修更换碳刷、轴承等易损件时无需复杂的对位调整，日常维护门槛较低。整机的外壳包裹设计充分考虑了绝缘防护要求，带电部件与外部握持区域完全隔离，可满足手持电动工具的安全使用要求，同时外壳的加强筋结构可提升抗摔性能，适配工地、装修现场这类复杂作业环境的使用需求。
