四轴教学实训多关节机械臂结构

　　这套四轴关节臂主要面向教学实训、工位取放验证和小型自动化演示场景。它不是按重载搬运工况设计的设备，更适合用于讲解串联机构运动关系、舵机或伺服关节布置、末端夹持器开合逻辑，以及在有限空间内完成抓取、抬升、旋转和下放等基础动作。实际使用中，这类结构常被放在实验台、桌面工作站或简易流水线旁，用来模拟传感器件、小型零件、教学样块的转运过程，也可作为机械原理课程、机构创新设计和控制联调的载体。

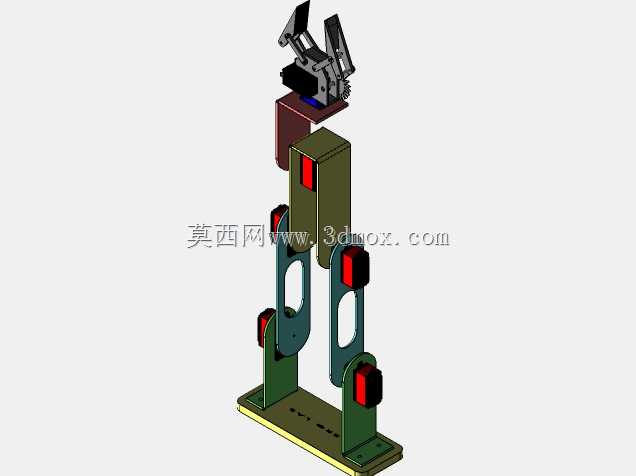

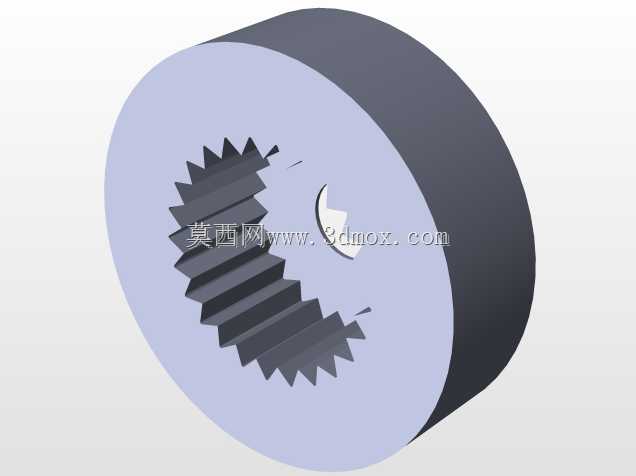

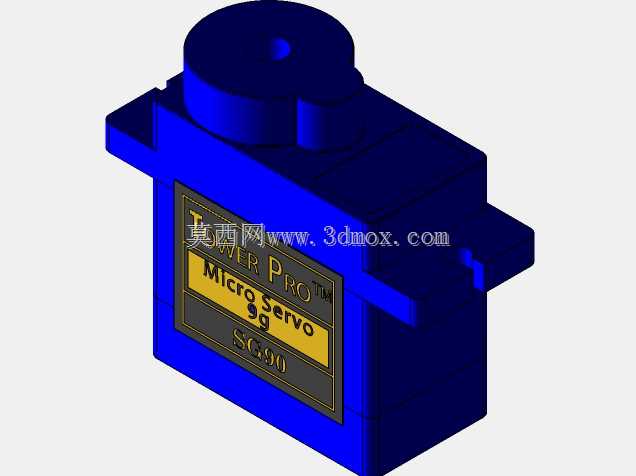

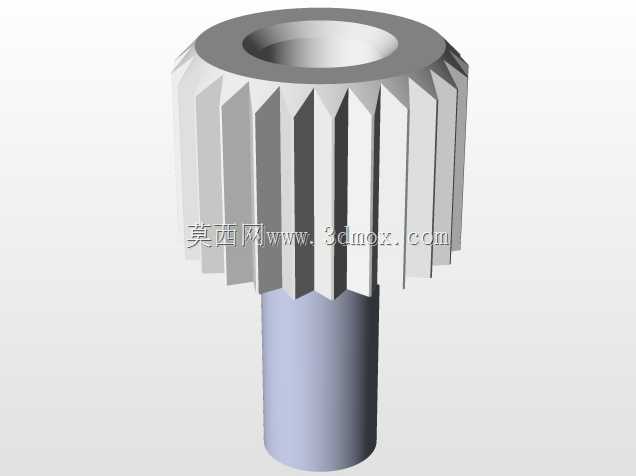

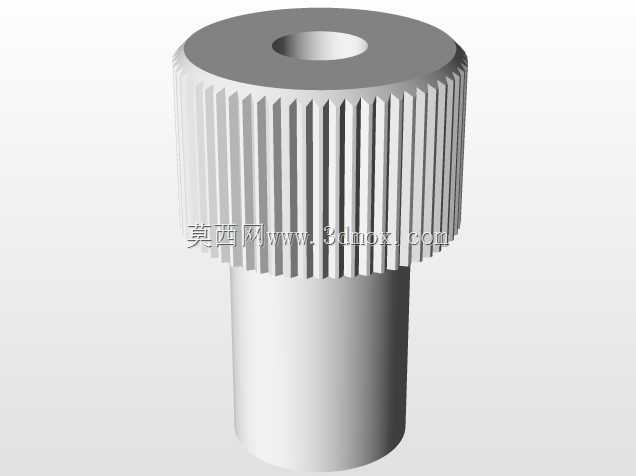

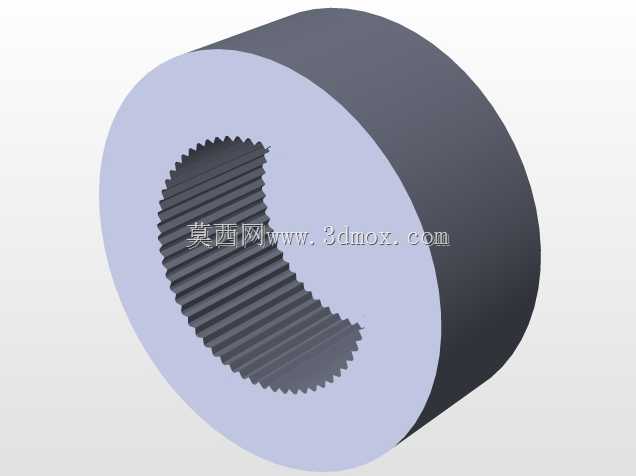

　　从结构组成看，整机由底座、立柱、两级摆动臂、腕部回转关节和末端夹爪构成。底座采用平板式安装面，上面预留成排安装孔，能够通过螺栓固定在型材框架、工作台面或专用支架上。底座上方的第一关节承担整机水平回转任务，关节外侧布置驱动元件，动力传递路径短，便于维护。立柱段与下臂之间形成第二个摆动自由度，下臂与上臂之间形成第三个摆动自由度，末端腕部再提供一个回转自由度，四个轴协同工作即可覆盖一个近似扇形的作业空间。

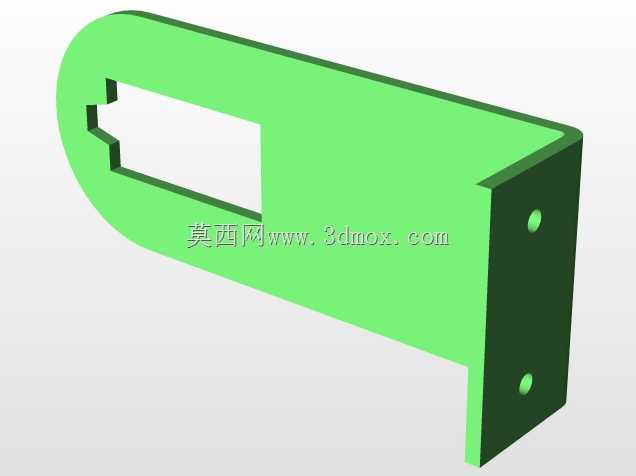

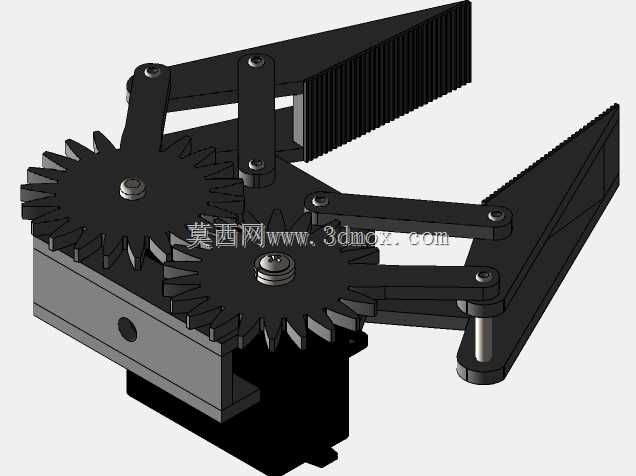

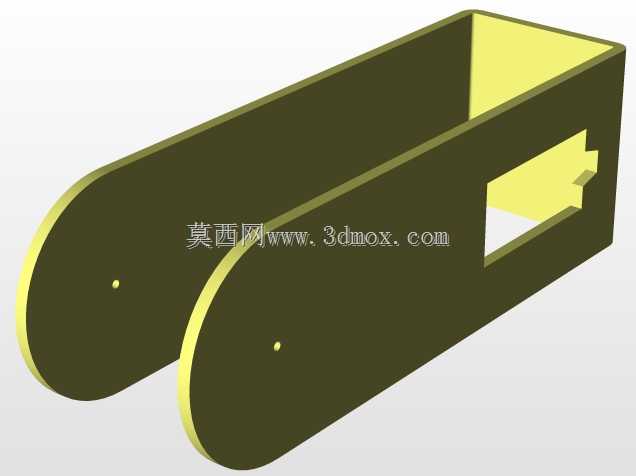

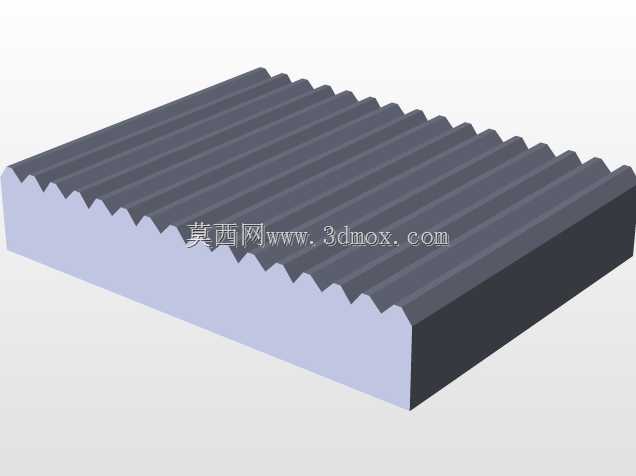

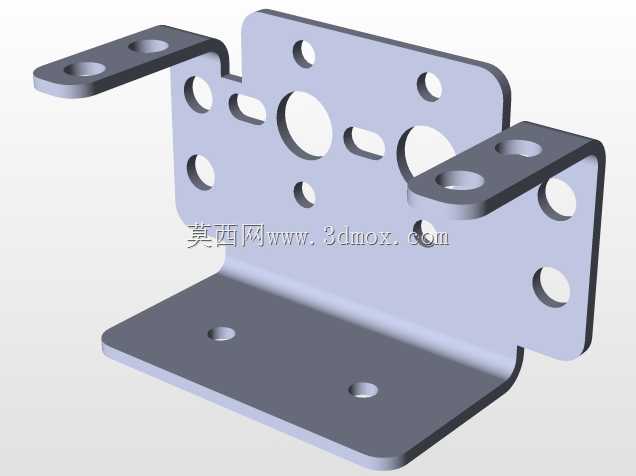

　　末端执行器采用平行夹持思路，夹指部分带有明显的开合行程，适合夹取规则块状件。夹爪与腕部之间设置连接座，后续如果更换为吸盘、快换夹具或检测探头，也可以在不大改主体臂杆的前提下进行扩展。关节处大量使用侧板式支撑和镂空臂体，既减轻运动部分质量，也给线缆、紧固件和限位元件留出布置空间。红黑配色的模块多为驱动或装饰性端盖，在三维结构中能够清楚区分固定件、运动件和关节边界。

　　设计思路上，该模型强调的是机构可读性，而不是复杂外观包覆。各关节轴线关系直观，连杆长度比例明确，底座到第一关节、下臂铰点、上臂铰点以及末端法兰之间的层级清楚。这样的处理有利于在三维软件中检查干涉、调整转动范围，也方便在工程图中表达装配关系。对于教学用途而言，学生可以直接观察每个关节如何贡献末端位姿，理解逆运动学求解时为什么需要约束关节角，以及在不同姿态下臂体可能与底座、周边料盘发生的碰撞。

　　安装边界方面，底座需要保持水平，固定孔应落在刚性支撑面上，避免单靠夹具夹持造成倾覆。由于臂体展开后重心会随姿态变化，选型和布置时不能只看静止状态，还要核算最大伸展位置下的倾覆趋势。若用于实际搬运，应在关节额定扭矩、末端负载和运动速度之间留足安全系数；若仅用于演示，则应限制夹爪夹持力，防止压伤薄壁样件。线缆走向建议沿臂侧或内腔固定，并在关节附近预留弯曲余量，避免反复回转后拉扯接头。

　　从结构设计角度看，这类四轴臂的优势在于控制相对简单、成本可控、维护方便。与六轴工业机器人相比，它少了两个自由度，姿态调整能力有限，但在平面取放、点位搬运和教学实验中已经足够。它的短板也同样明显：末端刚性受连杆长度和关节间隙影响较大，高速启停时容易产生抖动，因此不适合高精度装配或大负载连续作业。若要提升稳定性，可在底座增加配重、加宽支撑跨距，或在关节处采用更高刚性的减速器和交叉滚子轴承。

　　在三维建模过程中，该模型可用于验证多种工程细节。例如底座孔距是否匹配常见铝型材间距，关节侧板是否对称，臂杆镂空是否削弱关键截面，夹爪开合时是否与腕部壳体干涉，各关节在极限角度下是否存在线缆挤压。把这些问题在模型阶段暴露出来，比制作实物后再返工更节省成本。对于自动化集成人员，它还可以作为工位布局中的占位设备，用来评估机器人与料盘、传送带、检测台之间的安全距离和操作高度。

　　总体而言，这是一套偏教学和轻载演示的四轴机械臂结构。它通过清晰的关节分层、可扩展的末端接口和便于固定的底座，把机械臂最核心的运动链展示出来。无论是用于课堂课题、机构仿真，还是作为小型工作站的概念验证，它都能提供较完整的结构参考。
