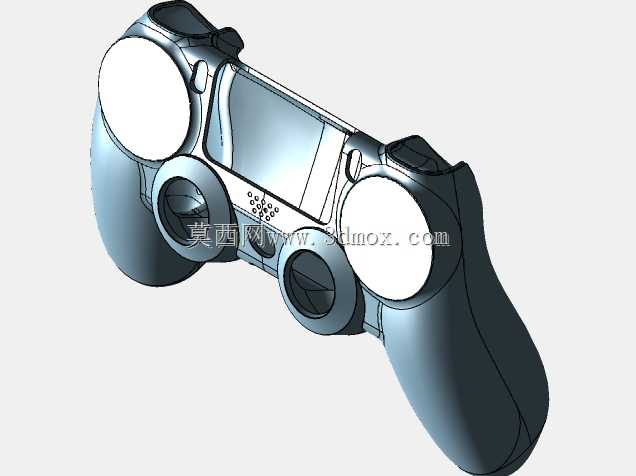

类PS4布局游戏手柄外壳结构设计

该设计为游戏控制器的外壳结构方案，整体采用符合人体工学的对称式握持布局，主要面向家用游戏主机、PC端游戏操控外设的应用场景，可适配主流动作、竞速、角色扮演类游戏的操控需求，为玩家提供贴合手掌的握持支撑与合理的按键排布，降低长时间游戏操作的手部疲劳感。整体外壳采用左右握把内收的弧形轮廓，握把区域的曲面完全贴合成年人手掌自然弯曲的形态，虎口接触位置做了圆滑过渡处理，避免尖锐棱角带来的硌手感，正面预留了双大尺寸摇杆安装位、十字方向键与功能按键的安装孔位，中部区域可容纳功能指示灯、触控模块的安装空间，顶部预留了肩键、扳机键的装配间隙，能够覆盖常规游戏手柄所有操控元件的安装需求。设计过程中在原有参考结构的壳体基础上增加了0.5毫米的壁厚余量，这一调整主要是为了提升壳体的结构强度，避免薄壁结构在跌落、按压时出现开裂变形的问题，同时也为后续的表面喷涂、丝印工艺预留了加工余量，不会因为涂层厚度影响最终的装配精度。需要注意的是，调整壁厚后，壳体上的螺丝柱安装孔、按键开孔位置需要做对应的适配修整，这类修整仅需要按照标准按键、螺丝的尺寸公差调整孔位直径与深度，操作难度较低，不会大幅增加后续加工的工作量。从安装边界来看，壳体的内部筋位预留了常规手柄主板、电池、振动马达的安装空间，左右握把的内部空腔可容纳圆柱形锂电池与偏心振动马达，中部的支撑筋可对主控电路板形成多点支撑，避免主板受挤压出现变形，壳体的合模线设置在侧面居中位置，上下壳采用卡扣加螺丝的固定方式，既能够保证装配后的缝隙均匀度，也可以提升壳体的整体连接强度，日常使用中不会出现松垮异响的问题。外壳的外表面做了细微的磨砂面预留设计，能够提升握持时的摩擦力，避免手汗导致打滑，所有外露的边角都做了R角处理，既提升了外观的精致度，也能够避免尖锐边角划伤用户。
