钢制外螺纹快插气动接头结构设计

这款钢制快插接头主要面向气动控制系统、低压流体输送管路的终端连接场景，在自动化生产线气路排布、小型气动工具接驳、实验室气路终端安装、轻工设备气动回路搭建等场景中广泛使用，核心作用是实现硬质管路或气动软管与内螺纹安装基座的快速连通与断开，无需额外套丝、缠生料带或使用专用卡压工具，大幅降低现场管路装配的工时成本，同时保障连接部位的密封可靠性。

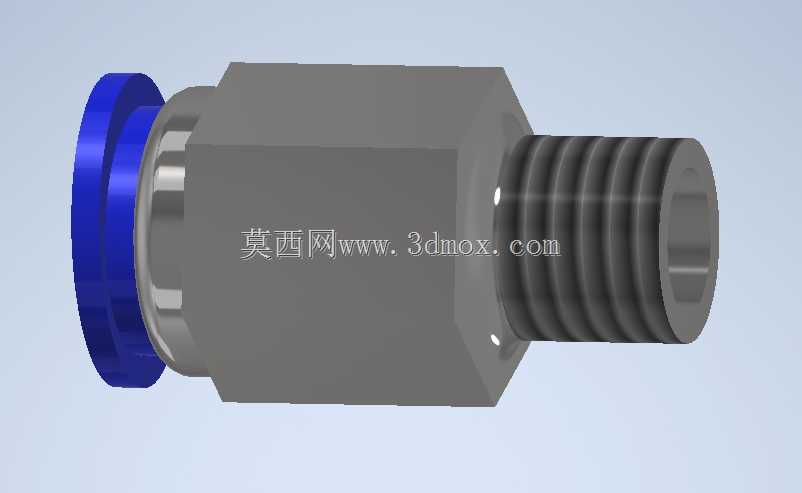

从功能特性来看，该接头采用外螺纹端加直插快接端的组合结构，下部外螺纹段适配基座内螺纹接口，上部快接端可直接插入对应外径的气动软管，依靠内部弹性卡簧抱紧软管外壁、内置丁腈橡胶密封圈实现径向密封，插管时只需将软管插至接头内部限位台阶即可完成锁定，拔管时只需向下按压顶部蓝色释放压环，卡簧即可张开释放软管，实现无工具快速拆装，反复插拔后仍能保持稳定的抱紧力与密封性能，钢制主体材质相比常规铜制、塑料快插接头拥有更高的结构强度，可承受更高的管路压力，同时具备更好的抗磕碰、抗老化性能，适合在车间复杂工况、存在轻微机械碰撞的安装位置使用。

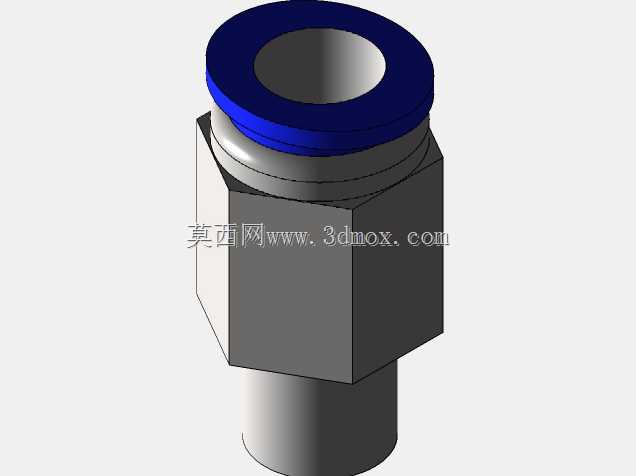

设计过程中，首先明确了两端的适配边界：下部外螺纹规格为M7，上部快接端适配6mm外径的气动软管，整体结构采用六角主体加同轴两端接口的布局，六角段的对边尺寸符合常规扳手操作空间要求，可使用普通开口扳手完成接头与基座的螺纹紧固，避免安装时出现打滑损伤螺纹的问题。外形设计上，顶部蓝色压环采用醒目的工程塑料材质，既与金属主体形成视觉区分，方便操作人员快速识别按压位置，也具备足够的结构强度承受反复按压的载荷；主体六角段与上下接口的过渡位置均做了圆角处理，避免锐边划伤操作人员或割伤软管外壁；内部流道采用等径直腔设计，无突兀变径或台阶，可最大程度降低流体通过时的压损，避免管路内出现紊流、异响等问题。安装边界方面，接头整体轴向长度紧凑，六角段外径小于快接端压环外径，安装时只需在基座位置预留对应扳手操作的径向空间，以及软管插拔所需的轴向空间即可完成布置，不会占用过多安装位置，可适配密集排布的气路安装场景，同时外螺纹段预留了足够的啮合长度，可保障与基座螺纹连接的强度，避免受管路拉扯、振动时出现螺纹滑牙或接头脱落的问题。
