可组装灯丝线圈3D打印结构件

　　在日常3D打印作业的耗材使用场景里，不少从业者都遇到过成捆无内置线圈的灯丝耗材，这类耗材在存放、送料过程中极易出现缠绕、打结、弯折折损的问题，轻则导致送料卡顿、打印层厚不均，重则直接造成耗材报废，同时每次丢弃随耗材附带的一次性塑料线圈，也会产生大量难以降解的塑料废弃物，长期累积下来既增加了打印作业的耗材损耗成本，也不符合绿色制造的减碳要求。这款可组装的灯丝线圈结构，正是针对这类实际作业痛点设计的可复用配件，整体采用分体式组装结构，由带辐条支撑的侧挡盘与中心套筒两部分组成，无需额外粘接或紧固件，依靠结构本身的卡扣限位即可完成装配，用户每次采购无内置线圈的成捆灯丝时，都可以快速将该线圈组装完成后套入灯丝卷内部，替代一次性塑料线圈的支撑作用。

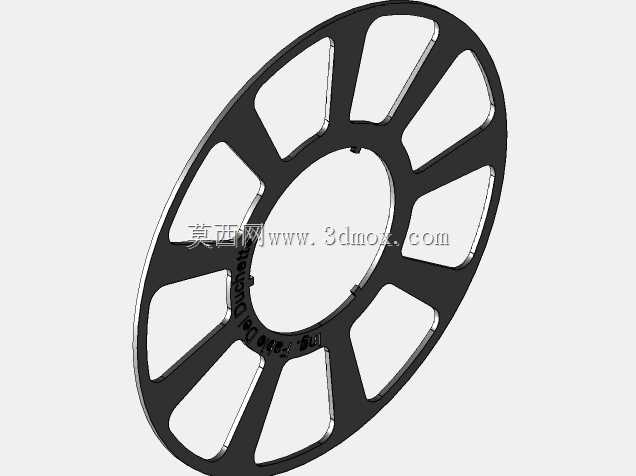

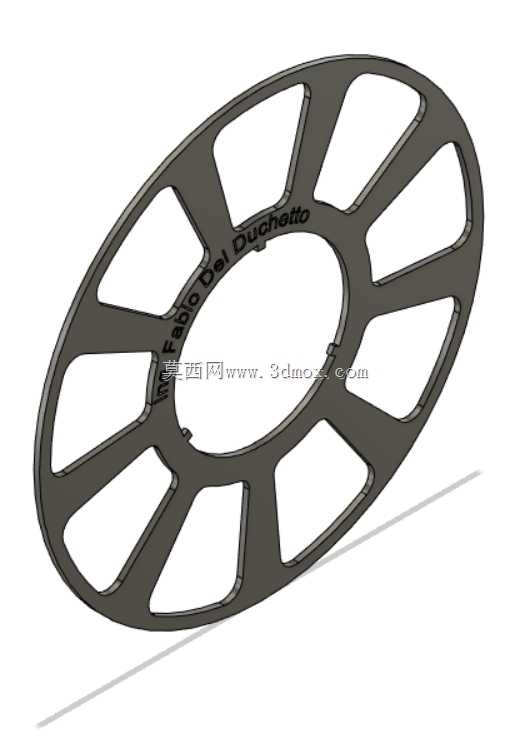

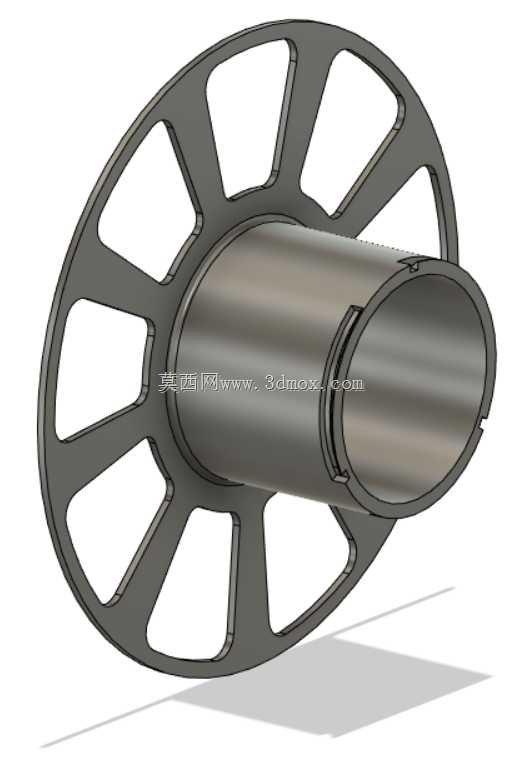

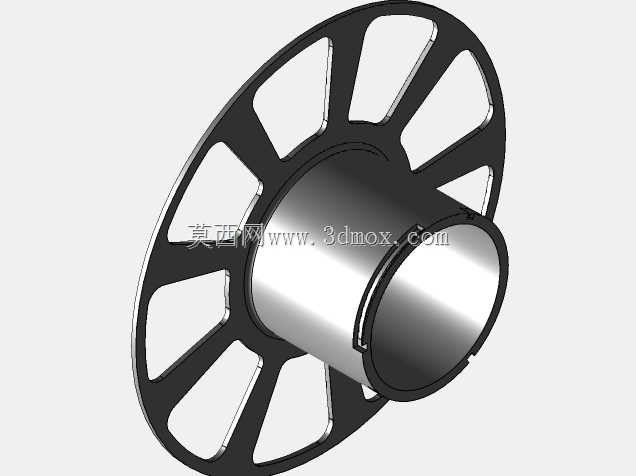

　　从结构设计逻辑来看，侧挡盘采用多辐条镂空结构，并非实心圆盘设计，一方面能够大幅降低打印该配件本身的材料消耗，缩短打印成型时间，另一方面辐条之间的镂空区域可以作为手持位，在更换耗材卷、挪动灯丝时提供足够的施力点，避免打滑；辐条的厚度经过反复校核，既保证了侧挡盘的径向支撑强度，在承受整卷1kg标准灯丝的侧压力时不会出现翘曲变形，也不会因为壁厚过大导致打印过程中出现收缩变形、装配公差超标的问题。中心套筒采用开口式薄壁圆筒结构，开口处设置有定位卡扣，装配时可以通过轻微形变卡入侧挡盘中心的定位槽内，装配完成后套筒的外圆直径与常规灯丝卷的内孔直径匹配，能够保证灯丝卷在套筒上转动顺畅，不会出现径向窜动；套筒的长度与标准1kg装PLA、ABS等常见灯丝的卷宽匹配，两侧的侧挡盘装配完成后刚好卡住灯丝卷的两个端面，避免灯丝在转动送料过程中从侧边脱出，造成送料卡滞。

　　从安装边界与适配性来看，该结构的整体外径控制在200mm以内，中心套筒的内孔直径适配市面上绝大多数桌面级FDM3D打印机的料架转轴尺寸，无论是卧式料架还是立式料架都可以直接放置使用，不需要额外改造打印机的料架结构；套筒的壁厚设置为2mm，既保证了足够的结构强度，在长期反复拆装、承受灯丝卷重量的情况下不会出现开裂，也不会因为壁厚过大导致整体重量过高，增加料架转轴的转动负载，影响送料的顺畅度。侧挡盘的边缘做了圆角过渡处理，没有尖锐的棱角，在挪动、装配线圈时不会划伤手部，也不会剐蹭到灯丝表面，避免灯丝表面出现划痕影响打印成型质量。

　　在实际使用过程中，该线圈可以反复拆装复用，当一卷灯丝使用完毕后，只需要按压卡扣即可将侧挡盘与中心套筒拆分，重新组装后即可用于下一卷无内置线圈的灯丝，不需要每次采购耗材都附带一次性塑料线圈，长期使用下来能够减少大量塑料废弃物的产生，同时也能降低耗材采购的综合成本。结构的公差设计预留了0.2mm的装配间隙，即便是使用不同精度的桌面级3D打印机打印该配件，也能够顺利完成装配，不会出现过紧无法组装或者过松装配后晃动的问题；所有的装配面都做了拔模斜度处理，打印时不需要添加支撑结构，直接摆放即可打印成型，大幅降低了该配件本身的打印门槛，普通用户不需要掌握复杂的支撑设置技巧就可以自行打印制作。

　　从功能特性来看，除了基础的灯丝支撑作用外，镂空的辐条结构还可以作为耗材余量的观察位，不需要挪动灯丝卷就可以透过镂空区域直接观察剩余灯丝的量，方便提前准备更换耗材，避免打印过程中出现耗材耗尽断料的问题；中心套筒的内孔做了光滑处理，与料架转轴接触的位置摩擦力小，灯丝卷转动时阻力均匀，不会出现转动卡顿导致的送料不足、打印缺料的问题。整个结构没有多余的复杂特征，所有壁厚都均匀一致，打印过程中不会出现局部积料、壁厚突变导致的打印缺陷，无论是使用PLA、PETG还是ABS材料都可以顺利打印成型，材料适配性广，用户可以根据自己手头的剩余耗材选择合适的材料打印制作，进一步降低使用成本。
