M4转4mm气动快插式压力真空接头

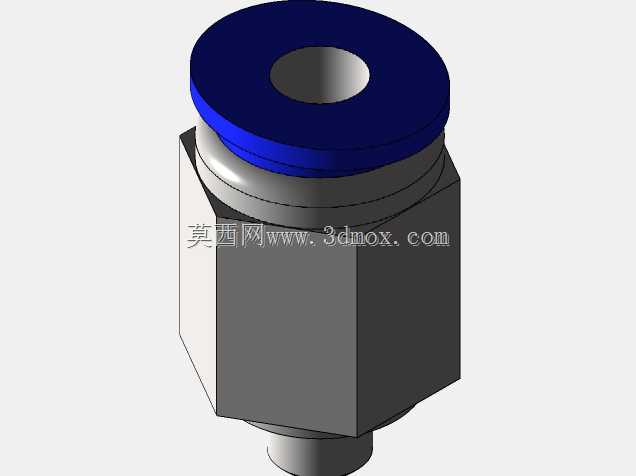

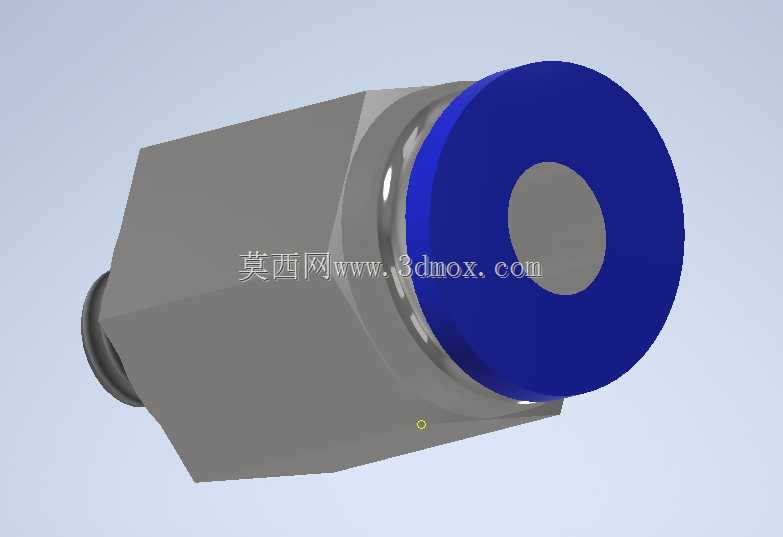

这款快插式管路接头主要面向气动控制回路、真空吸附系统、低压流体输送场景设计，可覆盖工业自动化生产线气动执行件供气管路连接、真空吸盘负压回路接驳、小型实验装置气路搭建等常见使用场景，能够在正压与负压交替的工况下稳定完成管路转接，无需额外辅助工具即可完成气管的装拆操作，大幅降低现场管路布设、后期维护调整的操作成本。接头整体采用外六角主体加顶部快插按压端的结构设计，下部为M4规格外螺纹连接端，可直接拧入对应内螺纹的阀岛、气缸、真空发生器、安装面板等部件的接口上，上部快插端适配外径4mm的气动软管，实现螺纹硬接口与软质气管的快速转接。设计过程中充分考虑了狭小安装空间的操作需求，外六角主体的对边尺寸控制在紧凑范围内，可适配密集排布的阀组安装场景，避免相邻接头安装时出现扳手空间干涉的问题；顶部的蓝色按压释放圈采用大直径凸边设计，即使在戴劳保手套操作的工况下，也能轻松按压完成气管的拆卸动作，无需使用尖嘴钳等辅助工具撬动。密封结构上，快插端内置弹性卡爪与橡胶密封环，气管插入后卡爪会自动卡紧气管外壁，密封环紧密贴合气管外圆实现径向密封，可承受常规气动系统的工作压力，同时在真空工况下也不会出现泄漏、气管脱落的问题；螺纹端可根据实际使用需求缠绕生料带或搭配密封垫圈，进一步提升螺纹连接的密封可靠性。整体外形无尖锐棱角，所有边缘均做了倒角过渡处理，安装过程中不会划伤操作人员手部，也不会刮破相邻的气管外壁；接头轴向总长度经过优化，安装后不会在设备面板外侧突出过多长度，适配设备外壳、防护板等薄型安装面的布设需求，既保证了连接强度，也兼顾了设备外观的整洁性。在实际产线应用中，这类接头可大幅缩短气路组装的工时，当需要更换气管、调整气路走向时，仅需按压顶部释放圈即可拔出气管，重新插入新的气管即可完成改造，无需对整个接头进行拆卸，避免了反复拧动螺纹造成的接口滑牙、密封失效问题，适合在电子组装、包装机械、小型气动工装、实验室气路等需要频繁调整管路的场景中使用，稳定的密封性能也能减少气路泄漏造成的能耗损失，提升气动系统的运行稳定性。
