多通法兰连接输水管道结构设计

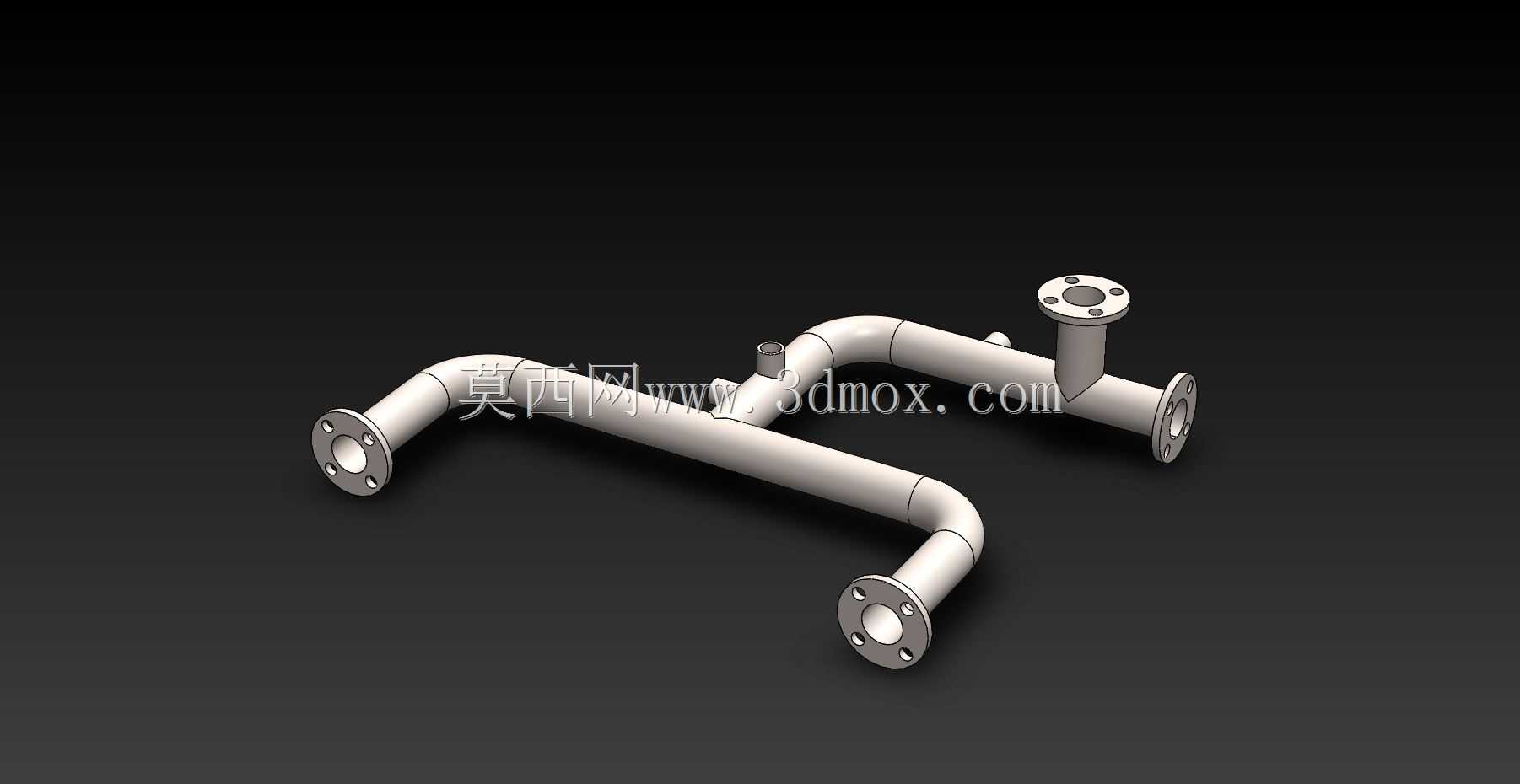

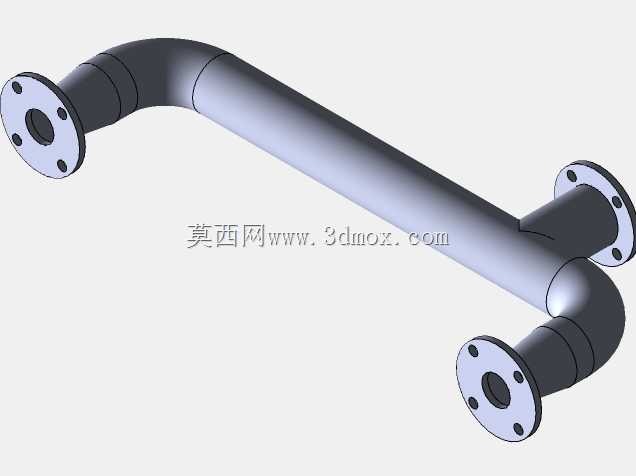

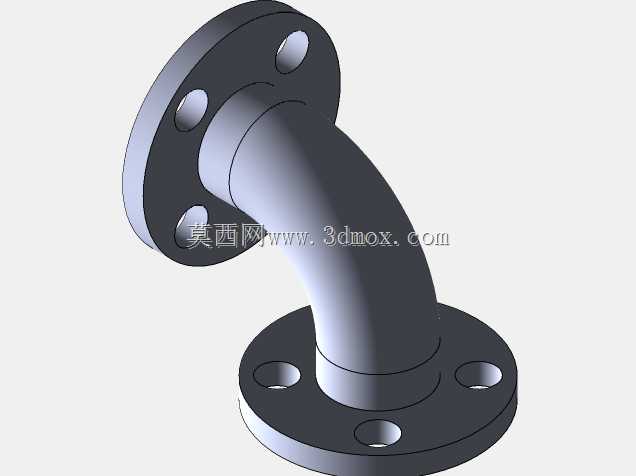

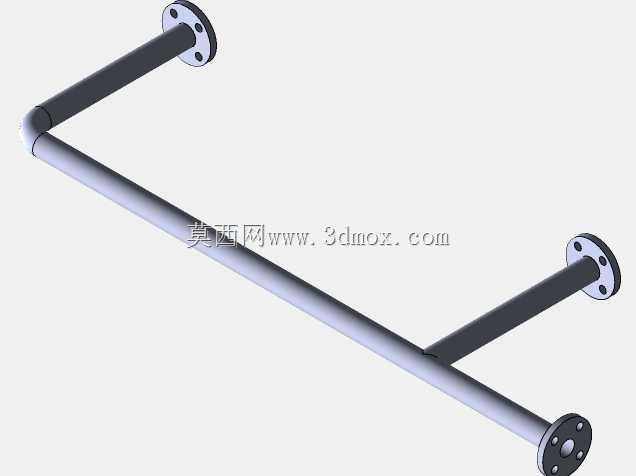

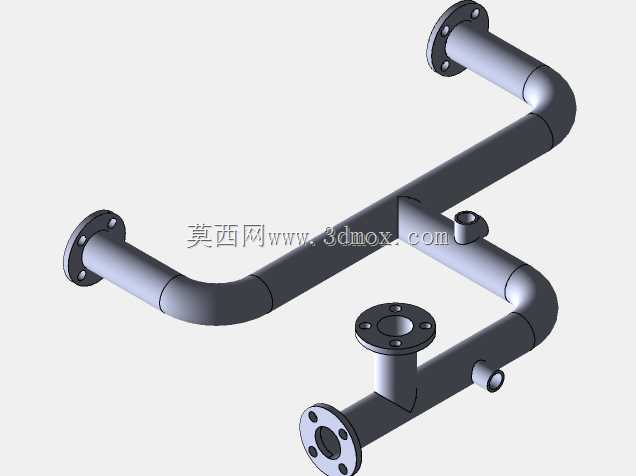

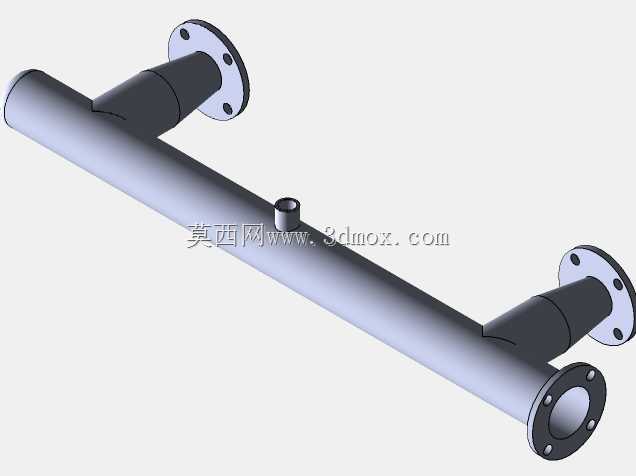

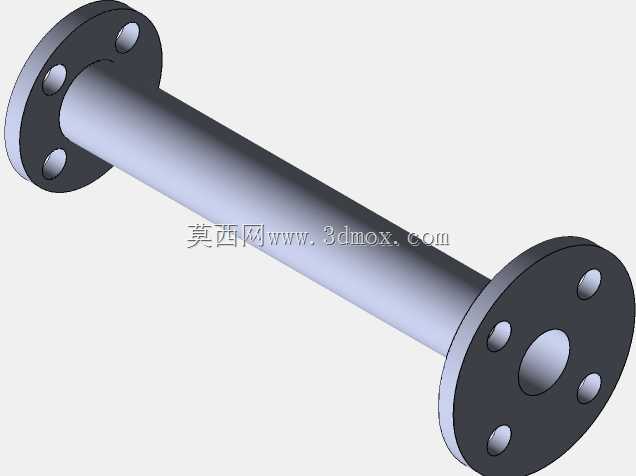

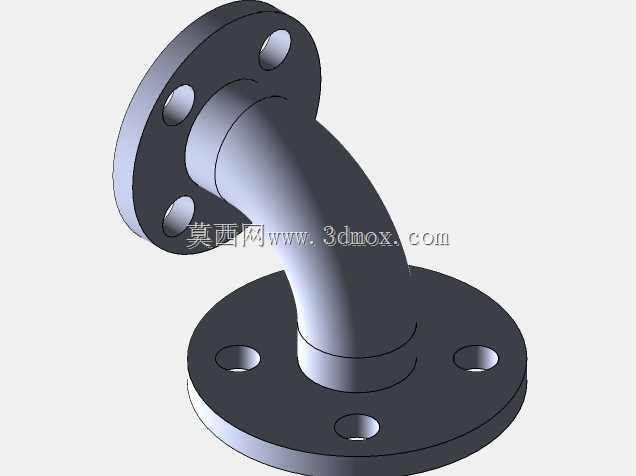

该管线结构主要面向民用供水、工业循环水输送、小型生产工艺流体导通等场景使用，可作为供水系统支路分流、多设备供水汇流的核心连接部件，适配常温清水类流体的输送需求，能够在低压供水管网中实现单路进水、多路出水的流体分配功能，也可反向作为多支路流体的汇流整合部件使用，满足不同管路布局下的流体导通需求。整个管线采用一体化弯管搭配法兰连接的结构设计，所有管路接口均采用标准法兰盘结构，法兰盘上均匀分布螺栓安装孔，可直接与对应通径的管路、阀门、泵体出口进行对接，安装时无需额外焊接转接部件，仅通过标准螺栓配合密封垫片即可完成密封连接，大幅降低现场安装的施工难度，也便于后期管路维护时的拆卸更换。设计过程中充分考虑管路内部的流体阻力特性，所有转弯位置均采用大圆弧弯管结构，避免直角弯折造成的流体紊流、压损过大问题，同时在管路分支位置做了平滑过渡处理，减少流体在分支处的冲击与涡流，降低长期输水过程中管路内壁的冲刷磨损，提升整体管路的使用寿命。管路整体采用等通径设计搭配一处垂直向上的分支接口，可根据实际使用需求在该分支接口安装压力表、排气阀或者外接支路管路，灵活适配不同的管路布局要求。从安装边界来看，整个管线的外接接口分布在三个不同的水平方向与一个垂直方向，安装前需预留对应方向的管路操作空间，法兰对接位置需预留足够的螺栓拧紧操作距离，整体结构的重心集中在管路弯折的中心位置，安装时可通过就近的法兰连接点完成承重固定，无需额外设计复杂的支撑结构。管路外壁采用光滑圆弧过渡，没有尖锐凸起结构，避免安装过程中划伤施工人员，同时也减少管路外部的积灰积水问题，适配潮湿的输水作业环境。整个结构的密封面均设计在法兰端面，配合常规橡胶密封垫片即可满足低压输水的密封要求，无需特殊定制密封件，后期运维的配件采购成本更低，能够适配多数常规供水场景的使用需求。
