立式可移动户外炭烤烧烤架结构设计

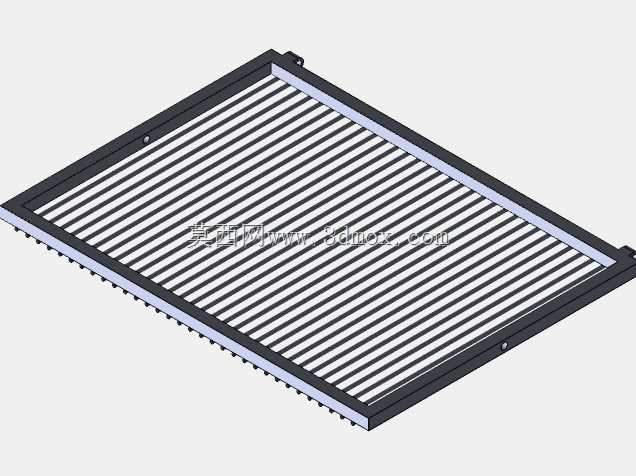

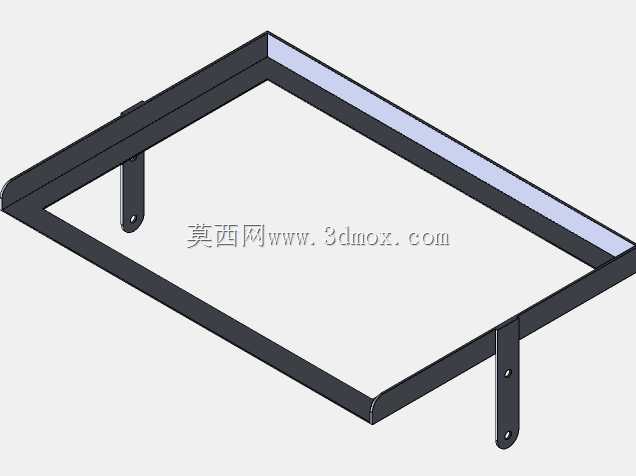

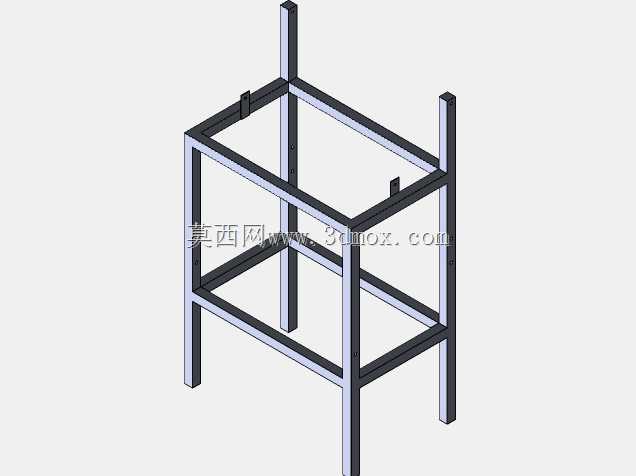

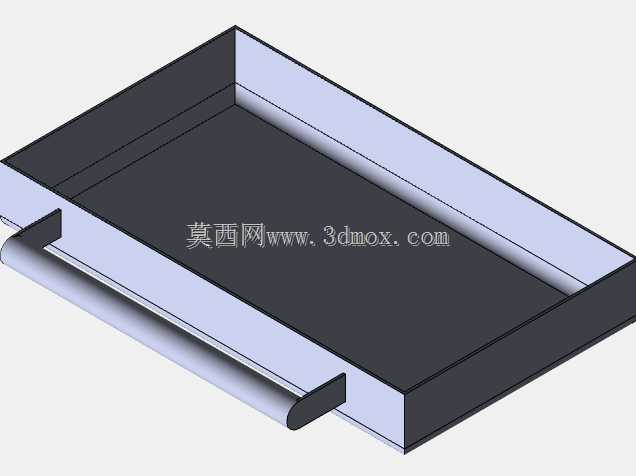

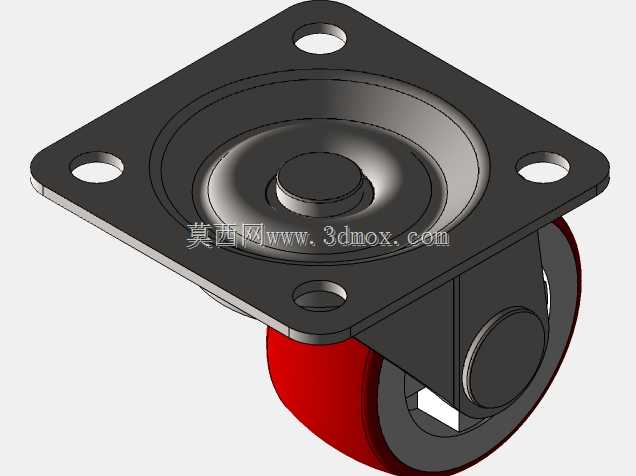

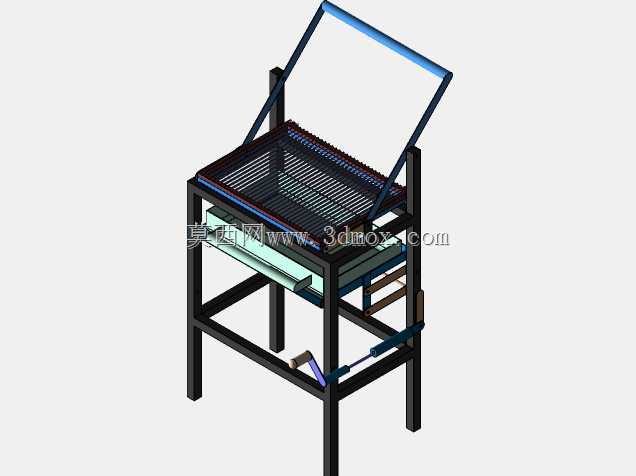

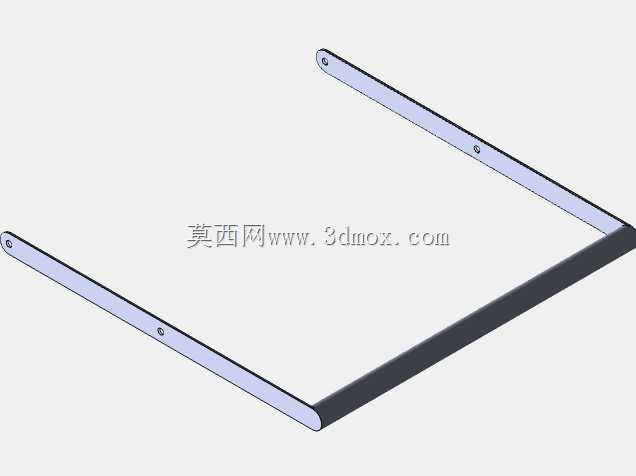

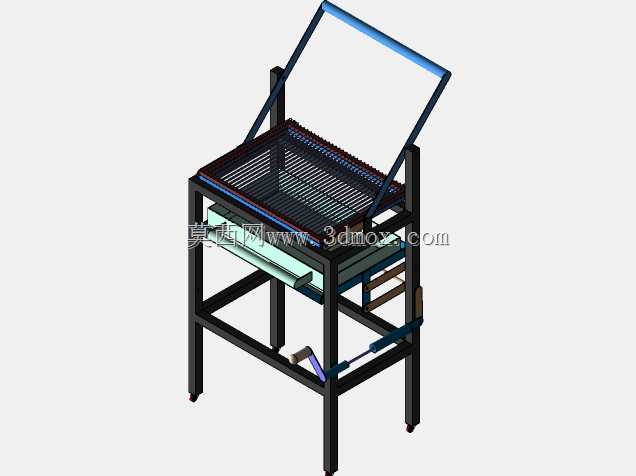

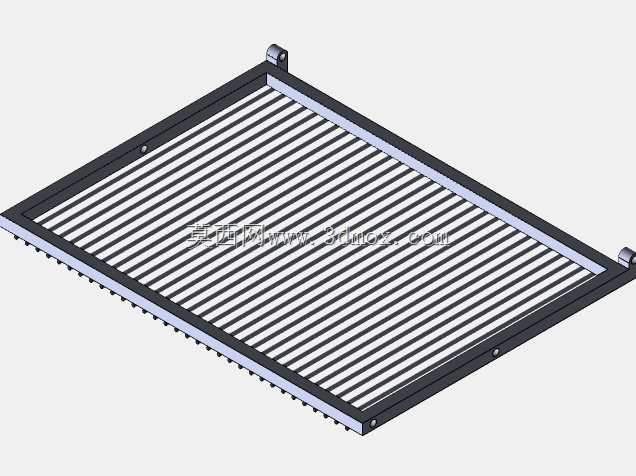

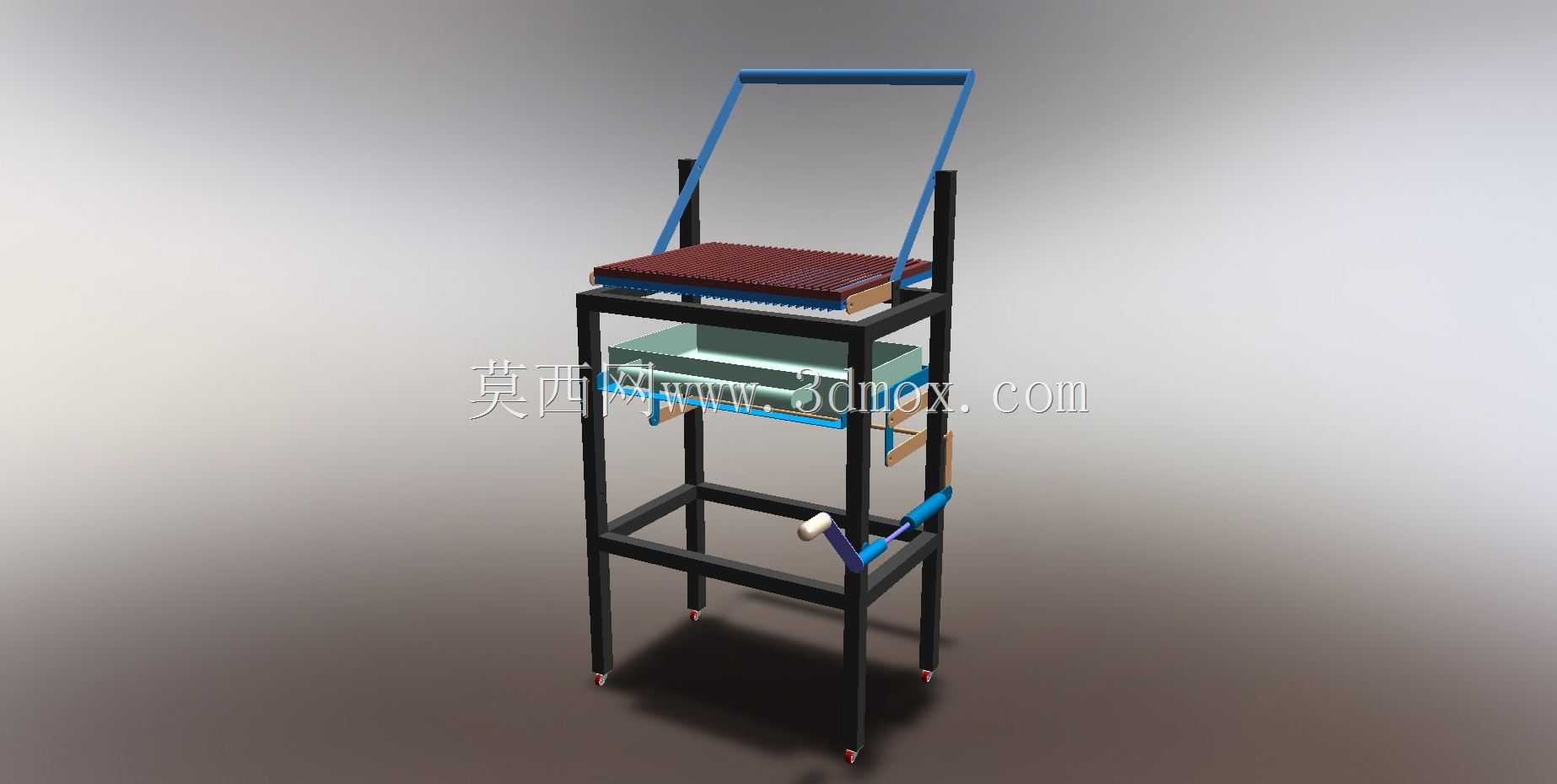

这款立式烧烤架主要面向户外露营、庭院聚餐、街边流动摆摊等户外烹饪场景，核心用途是通过炭火加热完成食材的烤制作业，可同时满足家庭休闲聚餐与小型商用出摊的使用需求，适配户外无固定烹饪台面的使用环境。整体采用立式分层框架结构设计，底部框架预留了脚轮安装位，可根据使用需求选配脚轮实现场地内的灵活移动，无需多人抬运即可完成位置转移，适配户外场地频繁调整摆放位置的使用特点。顶层为核心烤制作业区，采用镂空格栅式烤网设计，格栅间隙经过合理测算，既可以保证炭火的热量向上均匀传导，也能避免小块食材掉落至炭火区，烤网边缘做了承托限位结构，可直接从框架上取下，方便使用后清理炭灰与食物残渣，烤网上方设置了可翻转的蓝色挡架，既可以在烤制过程中阻挡食材意外滑落，也可在闲置时作为提手辅助设备转移。烤网下方设置了抽拉式接灰托盘，托盘与框架采用滑轨式连接，使用过程中可随时抽出清理积攒的炭灰，无需挪动上层烤网与炭火，避免清理过程中烫伤使用者，同时托盘可承接烤制过程中滴落的油脂，避免油脂直接滴入炭火产生大量油烟，优化烤制时的使用体验。框架中部设置了开放式置物层，可放置备用食材、调料瓶、烧烤夹等工具，使用者在烤制过程中无需反复往返取物，站在架体旁即可随手拿取所需物料，大幅提升操作的便捷性。框架侧部集成了简易的工具挂架结构，可悬挂烧烤刷、点火器等长柄工具，避免工具随意放置造成的污染或遗失。整体架体采用方管焊接成型的框架结构，结构强度充足，可承载炭火与食材的总重量，长期高温使用下不易出现结构变形，各层的安装边界经过合理规划，烤网、接灰盘、置物层均采用模块化装配设计，各部件之间预留了足够的安装间隙，方便生产过程中的组装与后期的部件更换，整体外形尺寸控制在单人可操作的范围内，占地面积较小，闲置时可直接立放于储物间角落，不会占用过多的储物空间。
