卧式单级离心泵成套机组结构设计

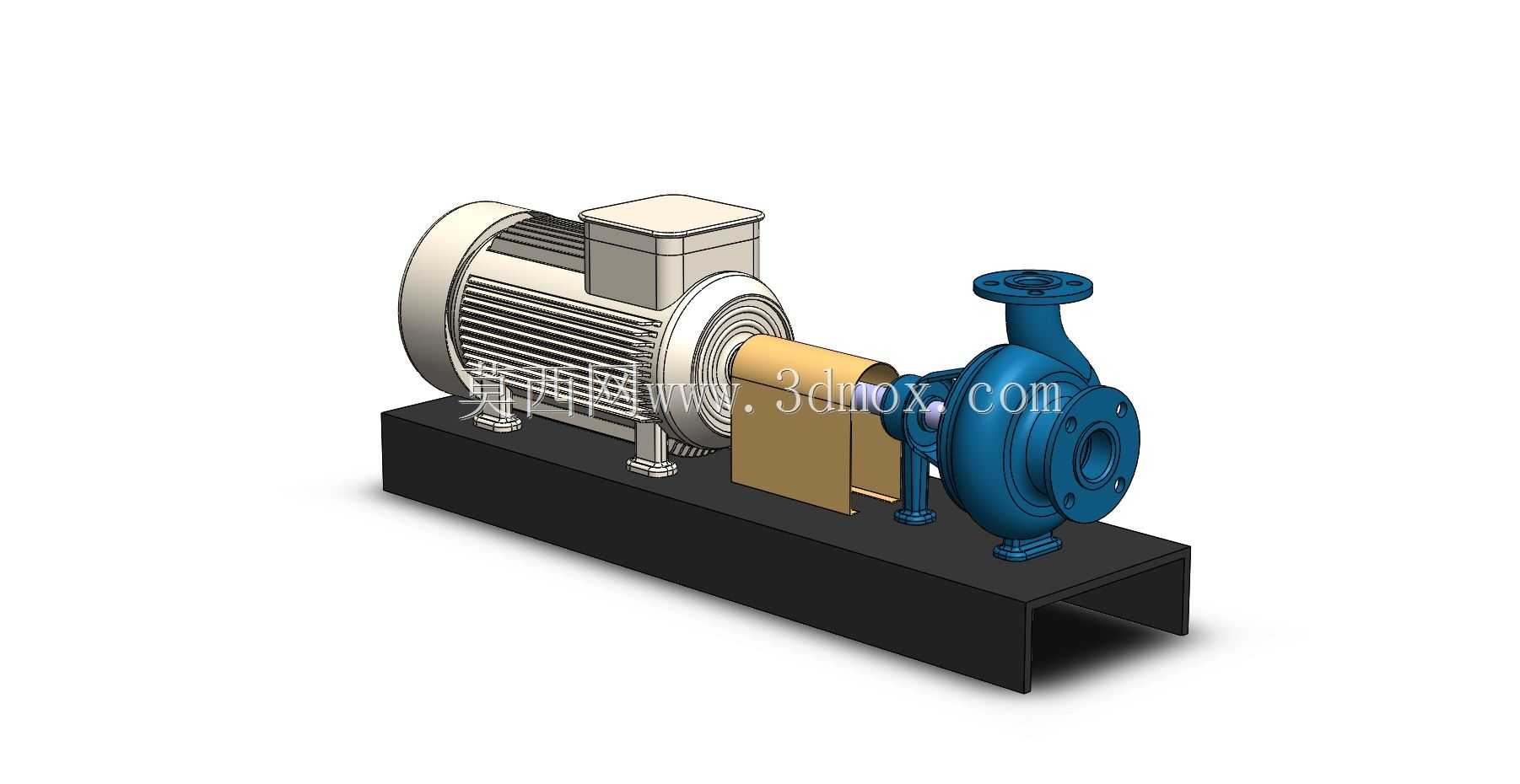

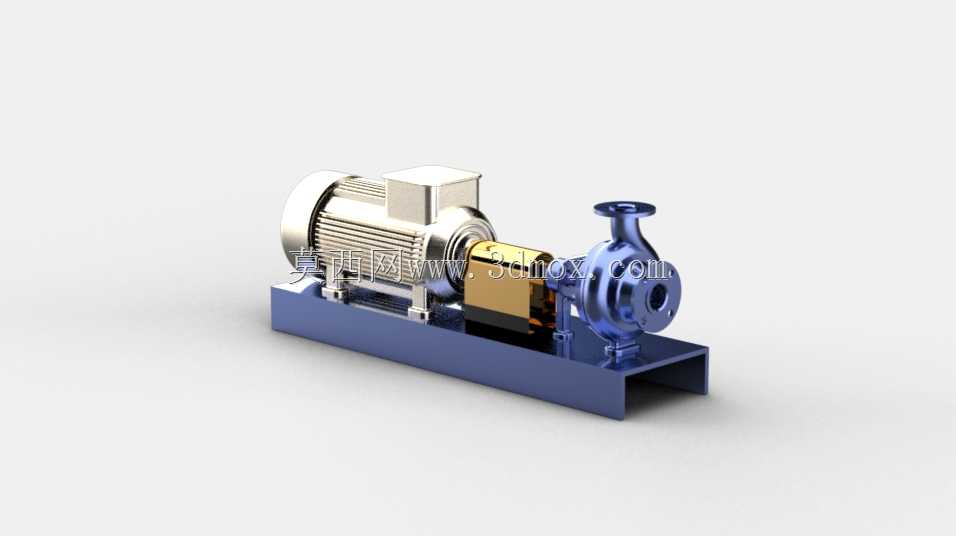

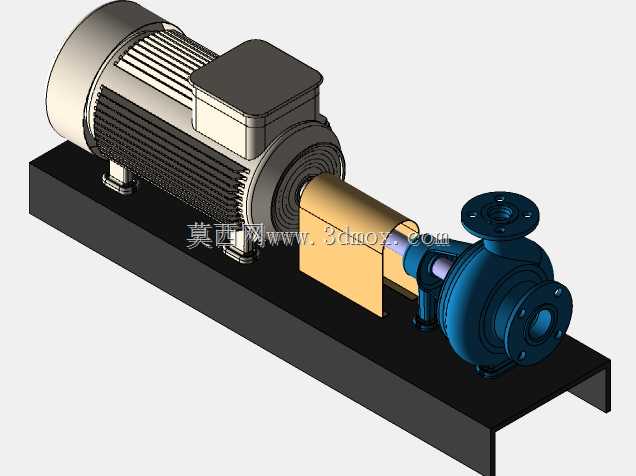

该卧式离心泵成套机组主要面向民用给排水、工业循环水系统、暖通空调水循环、轻化工流体输送、农田灌溉等多场景流体输送需求，核心功能是对清水或物理化学性质与水相近的低粘度介质进行加压输送，实现介质在管路系统内的定向、定压流动，满足生产生活中的流体传输、压力供给、循环换热等实际工况要求。整套机组采用驱动端与泵体端共底座集成设计，将驱动电机、联轴器传动组件、离心泵本体统一安装在一体式槽钢焊接底座上，从设计源头规避了现场分体安装时的同轴度校准难题，大幅降低现场安装的调试难度与施工周期，同时集成式底座具备足够的结构刚度，能够吸收机组运行过程中产生的小幅振动，提升设备运行的平稳性与使用寿命。泵体部分采用后开门式结构设计，日常检修维护时无需拆卸进出水管路与驱动电机，即可完成叶轮、机械密封等易损件的更换操作，大幅降低后期运维的人力与时间成本；过流流道采用水力模型优化设计，叶轮与蜗壳的型线匹配度高，能够在额定工况下保持较高的运行效率，减少无用功损耗，降低长期运行的能耗成本。传动部位采用弹性联轴器结构，可补偿电机轴与泵轴在安装及运行过程中产生的微小径向、角向位移，避免刚性连接带来的轴系额外载荷，延长轴承与密封件的使用寿命；轴端采用集装式机械密封结构，相比传统填料密封具备更低的泄漏率，能够减少输送介质的跑冒滴漏，同时无需频繁调整密封压盖，维护间隔更长。在安装边界设计上，整套机组的底座预留了对应规格的地脚螺栓安装孔位，进出水法兰采用标准公称通径与压力等级设计，可直接与同规格的工业管路系统对接，无需额外制作转换连接件；机组的轴向、径向尺寸均按照常规泵房安装空间要求做了优化，既保证各部件的检修操作空间，又尽可能压缩整机占地面积，适配多数中小型泵房的安装空间条件。设计过程中对整机的重心位置做了反复校核，将重心控制在底座支撑范围的中心区域，避免运行过程中出现偏重振动问题；同时对电机与泵体的安装定位面做了精度设计，保证出厂时两轴的同轴度控制在允许偏差范围内，用户现场完成地脚固定与管路连接后即可投入使用，降低现场安装的技术门槛。
