100立方卧式储液罐工业存储设备

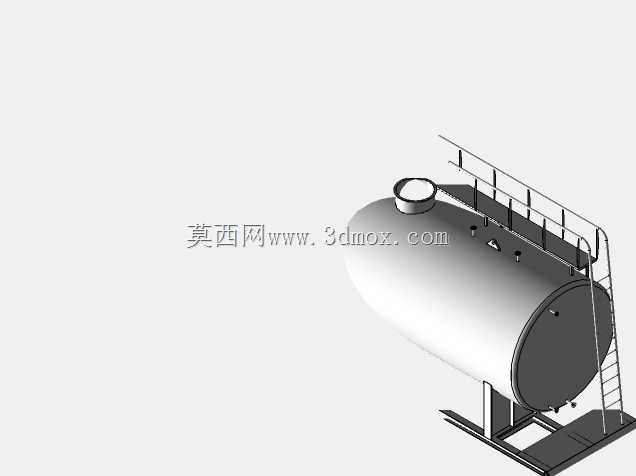

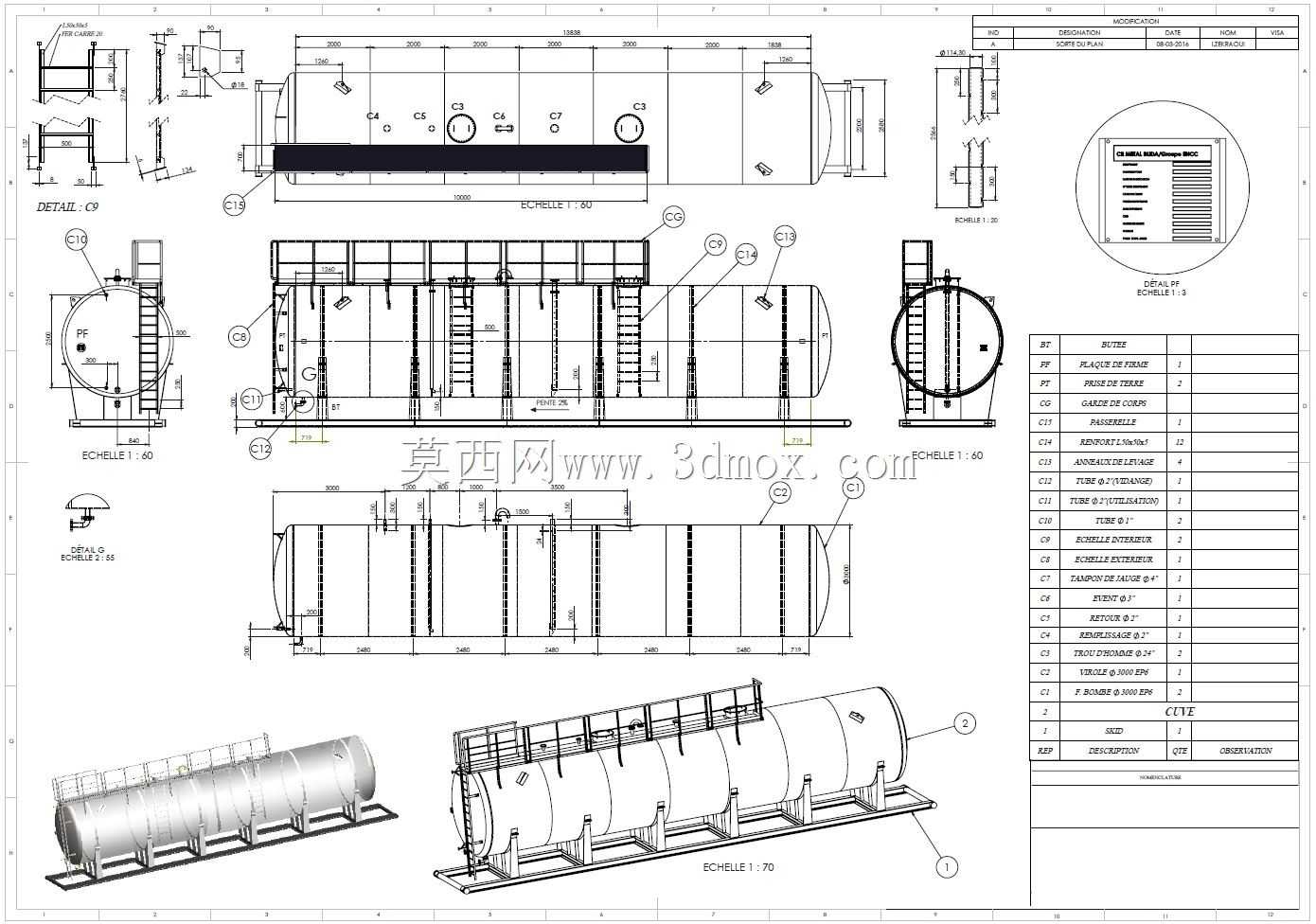

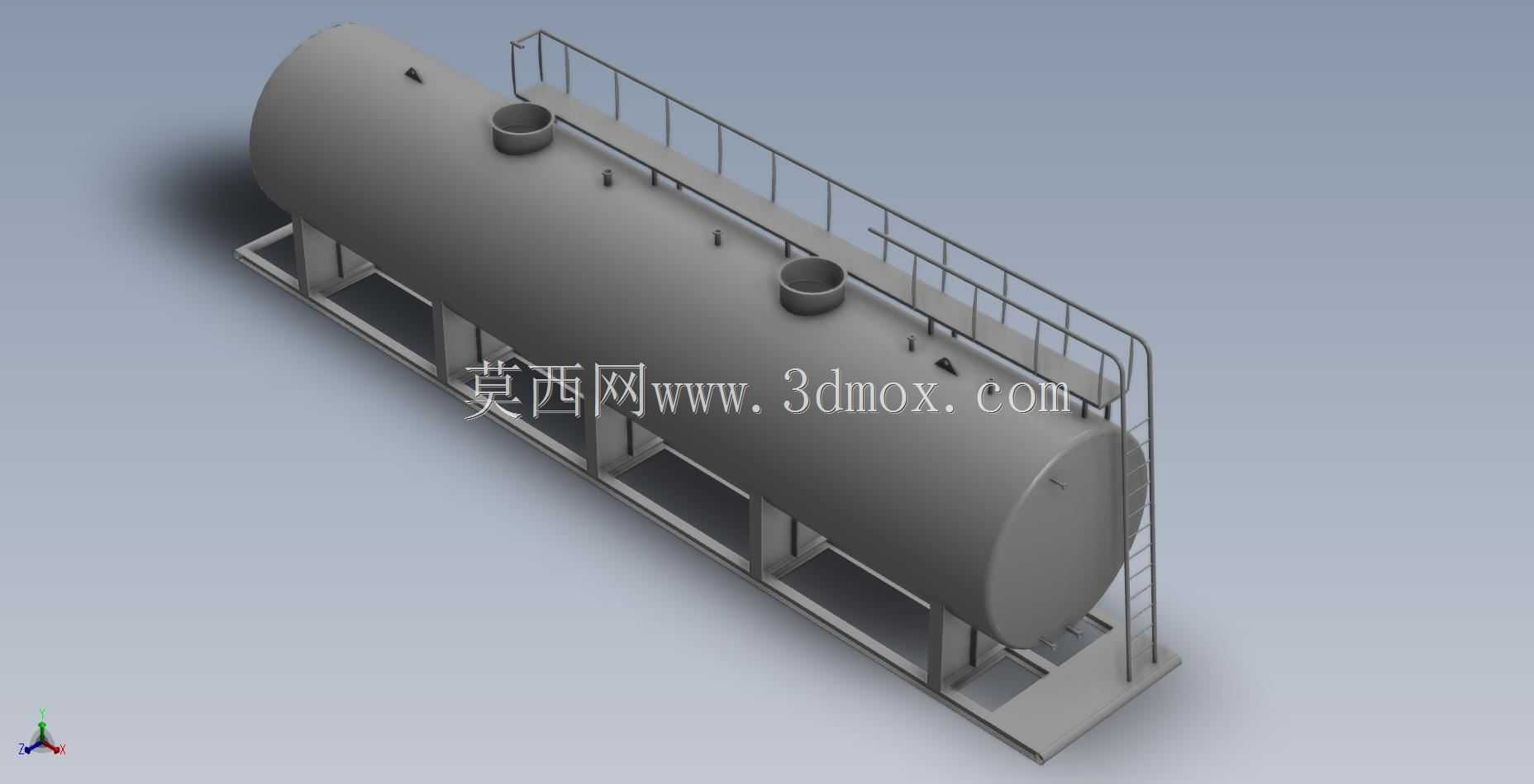

这款100立方容量的卧式储液设备，主要面向化工原料中转、市政供水调蓄、工业生产流体存储、散装液态物料暂存等场景使用，可适配常温常压下的水基介质、低腐蚀性化工溶液、非易燃易爆液态物料的静态存储需求，在中小型加工厂、区域供水泵站、物流中转仓储、环保处理场站中都能承担核心的液态物料存储功能，相比立式储罐，卧式结构的重心更低，对地面承载的压强分布更均匀，无需搭建高耸的配套支撑结构，在场地平整、层高有限的厂区内安装适配性更强。设备整体采用长圆柱卧式筒体搭配两端标准椭圆封头的结构设计，筒体下方设置一体式型钢焊接支架，支架通过多组横向、纵向的型钢肋条形成稳定的框架支撑结构，将筒体的载荷均匀分散到安装基础上，避免局部应力集中导致的筒体变形；筒体顶部设置两个带法兰接口的人孔/检修口，可满足后期内部清洁、检修作业的进出需求，同时预留了介质注入、排气、液位检测的接口安装位置，筒体顶部沿长度方向铺设了防滑检修步道，步道外侧设置安全防护栏杆，筒体端部搭配直爬梯连通地面与顶部步道，方便运维人员日常巡检、操作顶部阀门接口。设计过程中优先考虑了存储场景的实用性与运维便捷性，筒体的壁厚根据常压存储的受力需求做了等强度匹配，封头的曲率半径符合承压容器的常规设计规范，支架的高度预留了底部排料接口的安装空间，可在筒体最低处安装排污、排料阀门，完全排空内部存储的介质，减少残留积液带来的介质变质、罐体腐蚀问题；安装时需要保证基础的水平度误差控制在合理范围内，支架与预埋基础通过地脚螺栓牢固连接，设备整体的长度、直径、支架宽度尺寸都适配常规厂区的通道运输要求，无需现场拆分即可完成整体吊装就位，顶部的防护栏杆高度符合工业操作平台的安全规范，爬梯的踏步间距做了人性化设计，方便运维人员上下通行，整体结构没有冗余的复杂构件，生产加工难度低，后期维护成本低，可长期在户外或室内厂房环境下稳定服役。
