止动轭式往复传动机构结构设计

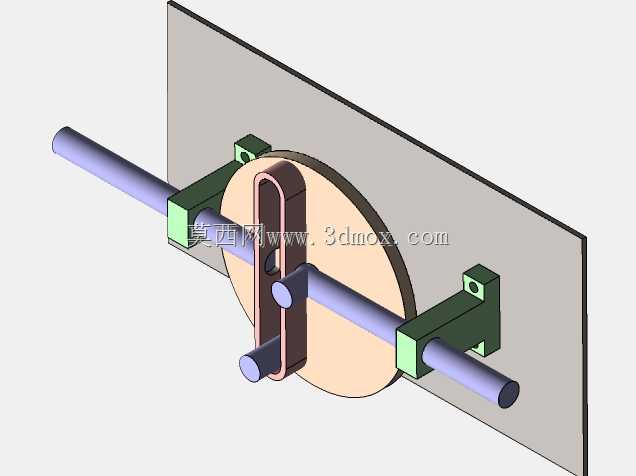

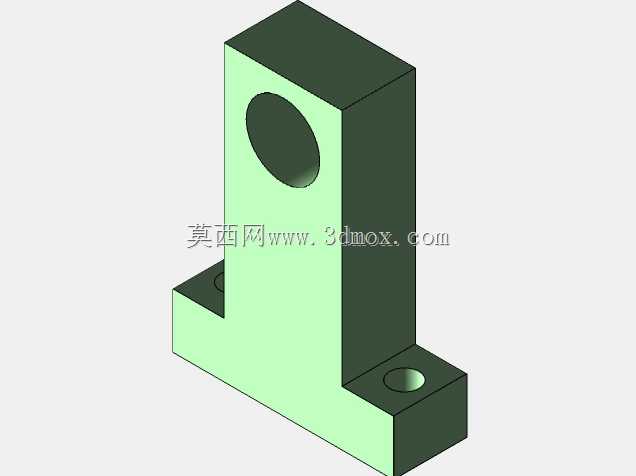

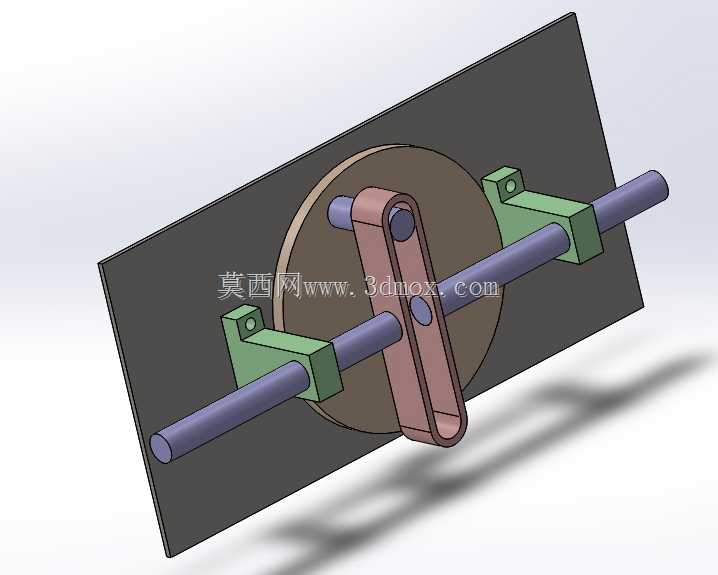

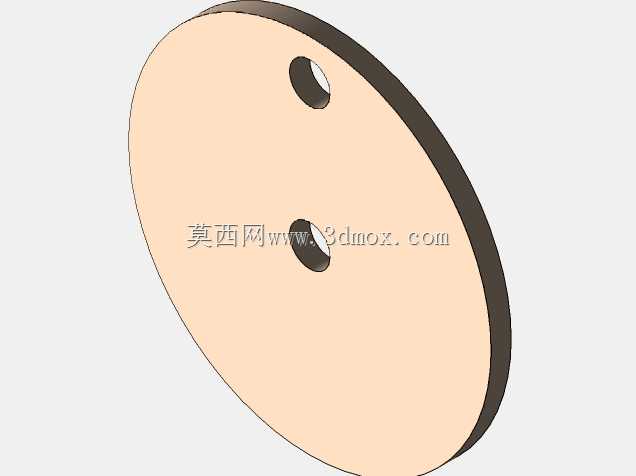

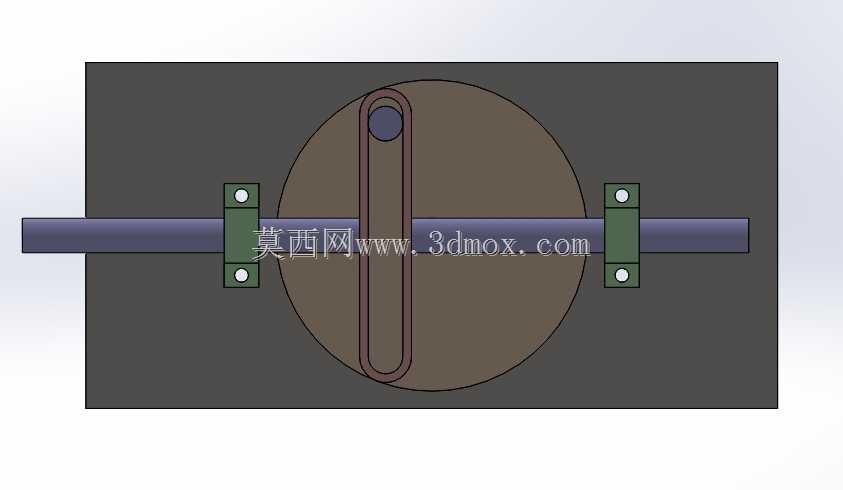

该止动轭机构属于典型的曲柄滑槽类往复传动构件，核心应用场景覆盖轻工自动化送料、小型冲压设备往复驱动、纺织机械横动装置、包装机械推料执行端等需要将连续旋转运动转换为直线往复运动的工业场景，相比传统曲柄滑块结构，其轭式滑槽的设计能够大幅降低传动过程中的侧向分力，减少滑动副的偏磨损耗，提升长周期运行的稳定性。从实际用途来看，该机构可直接作为独立传动单元集成到各类专用设备中，无需额外设计导向补偿结构，即可实现稳定的等行程往复输出，尤其适合行程固定、负载中等、运行频次较高的工位，在小型自动化装配线的工件推送、印刷设备的墨辊往复驱动、农用机具的往复筛驱动等场景中均有成熟应用。在功能特性上，该机构通过偏心销与轭架长槽的滑动配合，将输入轴的连续圆周转动转化为轭架连带两侧导向杆的直线往复运动，两侧平行导向杆穿过安装板上的滑动支座，能够为往复运动提供充足的导向支撑，避免轭架在运动过程中出现卡滞或偏摆，安装板作为整个机构的承载基准，可直接通过螺栓固定在设备的安装立面上，集成适配性较强。设计思路上，该结构优先保证传动的可靠性与易加工性，所有构件均采用规则几何造型，偏心销与输入圆盘采用同轴定位设计，轭架的滑槽宽度与偏心销直径采用间隙配合，既保证滑动顺畅又避免过大间隙带来的传动冲击，两侧导向支座采用分体式结构，可单独加工装配，降低了整体的加工与装配难度，同时滑动接触面可预留润滑注油位置，方便后期维护保养。从外形尺寸与安装边界来看，该机构整体为扁平式布局，核心传动部分集中在安装板前侧，输入轴从安装板后侧接入动力，两侧导向杆沿水平方向伸出，安装时仅需预留对应安装板的固定孔位，以及导向杆往复运动的行程空间即可，整体占用空间紧凑，横向伸出长度可根据实际行程需求调整轭架长度与偏心距，适配不同设备的安装空间要求，安装板的厚度可根据负载大小调整，保证整体结构的刚性，避免高速运行时出现共振问题。
