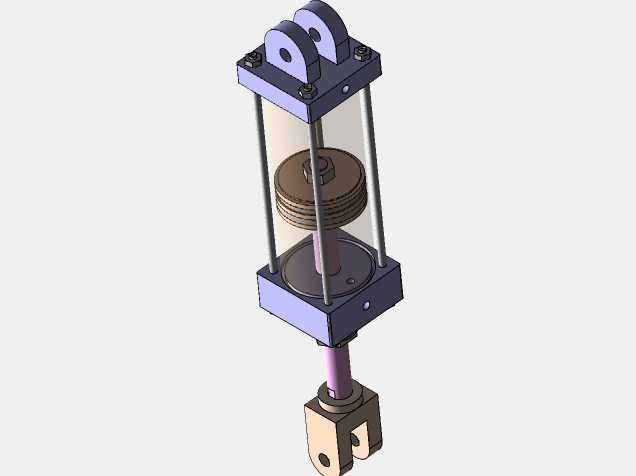

简易单杆直线驱动液压缸结构设计

这款简易液压缸是液压传动系统中的核心直线执行元件，主要应用在各类需要直线往复推力、拉力输出的工业场景中，覆盖工程机械的作业动作驱动、机床设备的工件夹紧与进给驱动、自动化生产线的工位推料与定位、重型装备的姿态调整与载荷支撑等多个领域，能够将液压系统的压力能稳定转换为机械直线运动的机械能，相比电驱、气动的直线驱动方案，它具备输出推力大、运行平稳、过载保护简单、可实现无级调速的优势，适合重载、低速、需要长时间保压的作业工况。

从实际用途来看，这款液压缸可直接适配中小载荷的液压回路，既可以作为独立执行单元完成单一的推拉动作，也可以多缸组合配合控制阀组完成复杂的顺序动作，比如在工装夹具中提供稳定的夹紧力避免工件加工移位，在小型升降设备中提供平稳的顶升力支撑载荷升降，在农业机具中驱动作业部件完成姿态切换，整体结构做了简化设计，没有冗余的附加功能，更侧重基础动作的可靠性，降低生产制造与后期维护的成本。

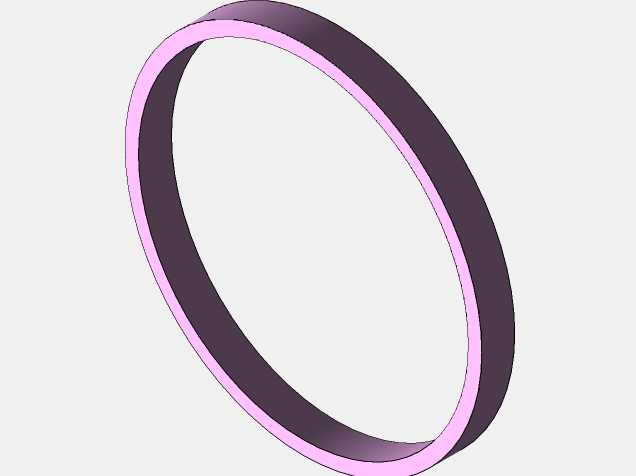

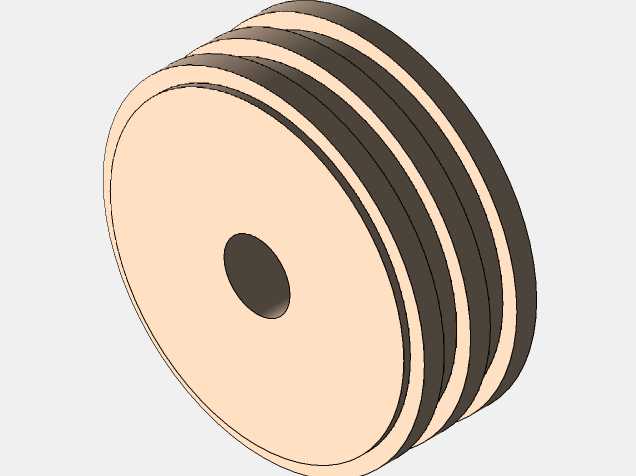

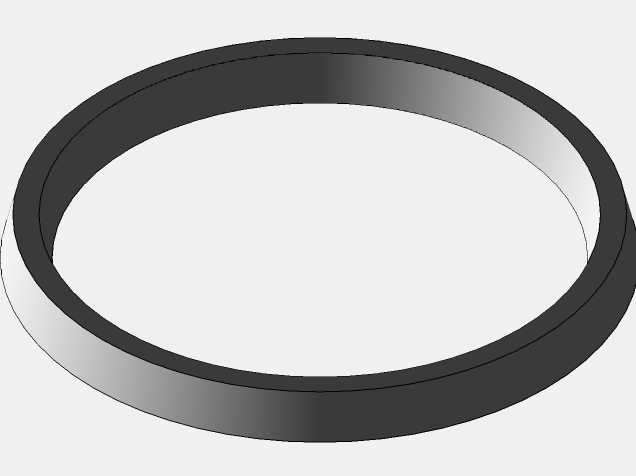

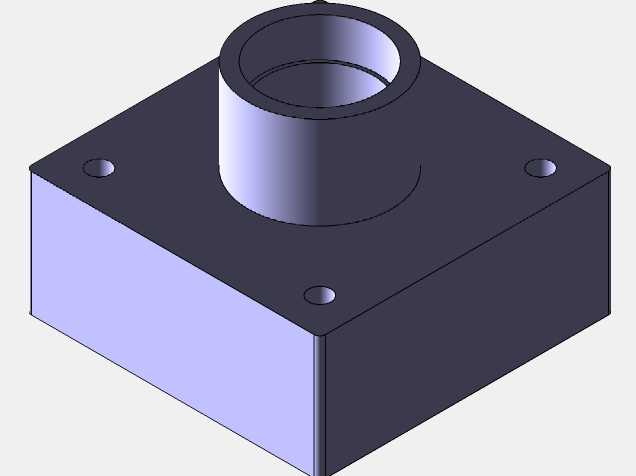

产品功能特性上，这款液压缸采用单杆活塞式结构，无杆腔进油时可输出较大推力完成工作行程，有杆腔进油时可带动活塞杆快速回程，缸体内部设计了合理的密封沟槽结构，搭配适配的密封件可以有效减少内泄漏与外泄漏，提升容积效率；缸筒与端盖采用常见的法兰连接形式，拆装维护便捷，活塞杆表面做了硬化处理，具备较好的耐磨性能，能够适应多粉尘、轻度油污的常规工业作业环境，进出油口采用标准螺纹接口，可直接对接常规液压管路，不需要额外定制转接接头。

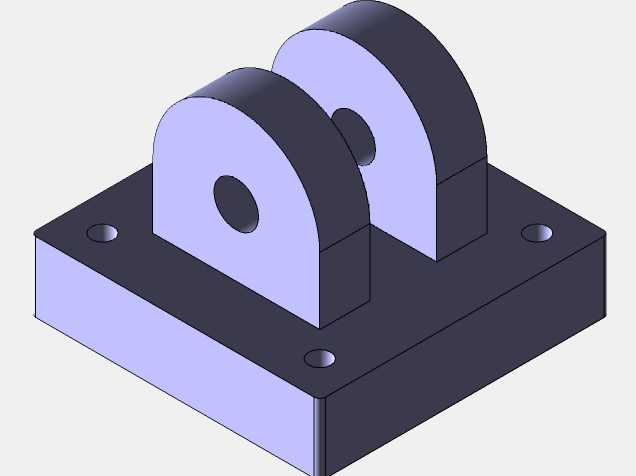

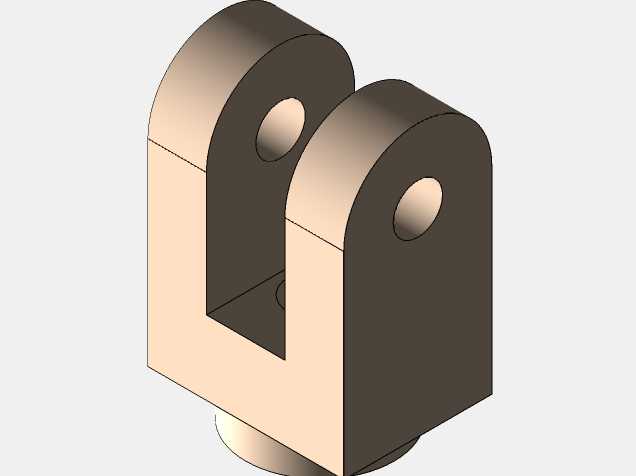

设计思路上，这款结构优先考虑通用适配性与加工便利性，所有结构尺寸都参考常规液压元件的设计规范，缸筒内径、活塞杆直径的参数匹配常规中小压力等级的液压系统压力范围，避免出现杆径过细导致的活塞杆受压失稳、或者缸壁过薄导致的耐压不足问题；内部流道做了平滑过渡设计，减少液压油流动时的压力损失与局部紊流，降低系统发热与噪音；同时预留了标准的安装接口位置，既可以采用缸筒法兰固定，也可以适配尾部耳环、中间铰轴等不同安装形式，满足不同设备的安装需求。

外形尺寸与安装边界上，这款液压缸整体结构紧凑，轴向尺寸控制在常规中小行程液压缸的合理范围内，径向尺寸没有突出的附加结构，安装时只需要预留对应行程的轴向伸缩空间，径向预留管路连接的操作空间即可，安装孔位的位置度公差符合通用机械安装标准，不需要对配套设备做大规模的结构改动就可以完成替换安装，适配性较强。
