摆臂类传感连接构件结构设计方案

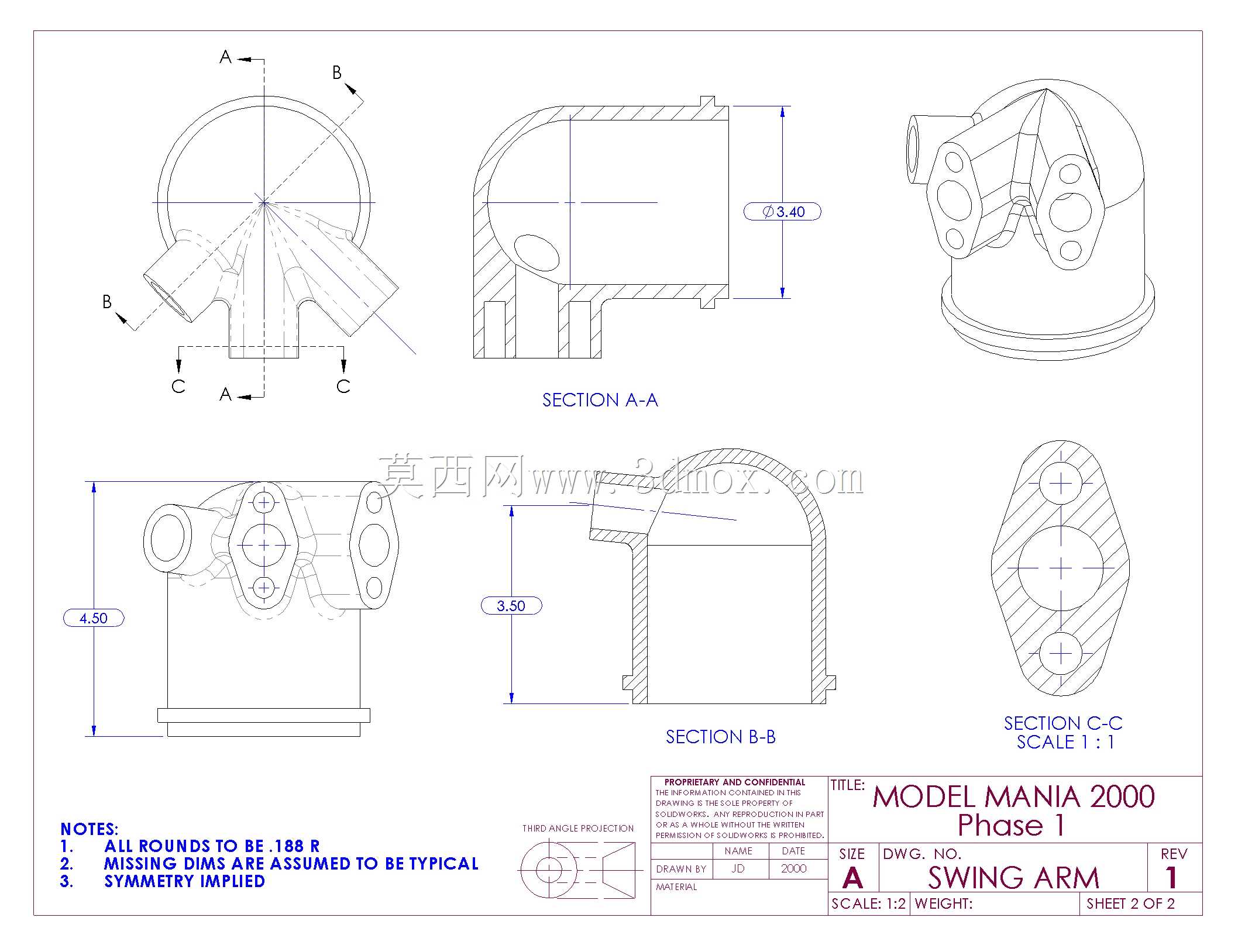

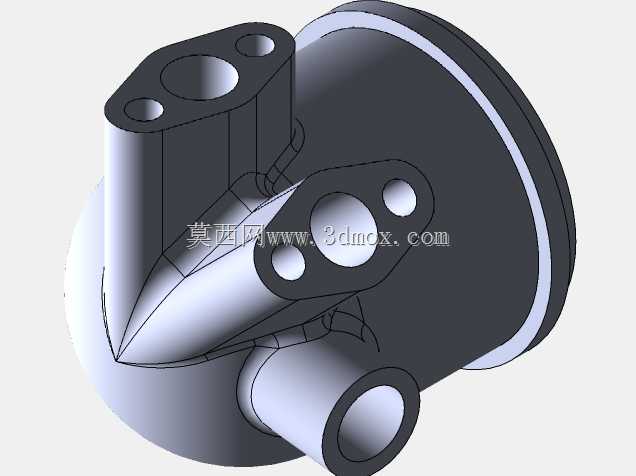

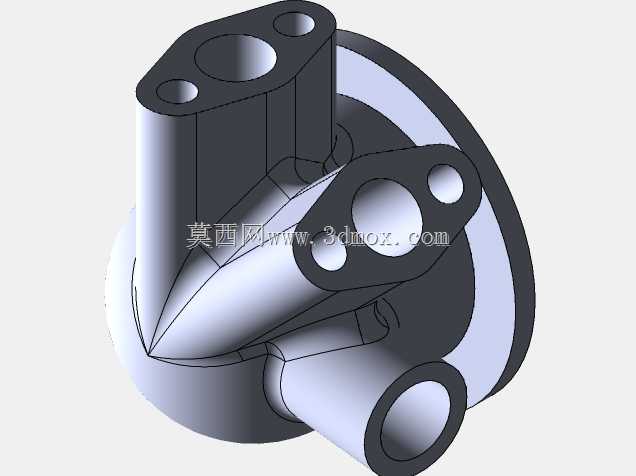

　　该构件属于传感检测系统中的流体通路摆臂结构，主要应用在多通路介质分流、角度可调式传感检测工位中，承担介质导流、传感元件安装承载、工位角度切换的多重作用，常见于自动化检测线的流体参数采集模块、小型实验台的介质分配单元中，可在不改动主通路管路的前提下，实现多方向检测支路的拓展与角度调整。从结构设计逻辑来看，整体采用一体化铸造成型的壳体思路，主体为圆筒形主通路结构，侧壁延伸出三个不同角度的分支接口，分别对应不同的检测支路接入方向，三个分支接口的端面均设计有带安装孔的法兰凸台，凸台上的安装孔位置经过对称度校核，可直接匹配标准快插接头或传感元件的安装尺寸，无需额外加工转接板。图纸中通过三个全剖视图标注了内部流道的结构，

　　主通路与分支接口的相交处做了圆角过渡处理，避免介质流动时出现直角扰流，同时降低铸造过程中的应力集中风险，内部流道的壁厚均匀控制在3.4mm左右，既满足常规低压流体输送的强度要求，也控制了整体构件的重量。安装边界方面，构件底部为圆形定位止口，可直接嵌入对应安装基座的定位槽内，侧壁分支接口的中心距基准面的尺寸控制在4.5mm，安装后各接口的同轴度、位置度公差可满足常规传感元件的装配要求，不会出现接口错位导致的密封失效问题。设计时特意考虑了对称结构的工艺性，图纸标注中明确对称结构隐含对称公差，减少了加工过程中的尺寸标注冗余，所有外轮廓的棱边均做R1.88的圆角处理，既避免安装时的锐边划伤，也提升了铸件的成型良品率。从实际使用场景来看，

　　该摆臂结构可绕主通路轴线做小范围角度调整，调整到位后通过底部止口的锁紧结构固定，可适配不同排布方向的管路接入需求，分支接口的法兰面经过平面度加工，安装密封件后可承受0.6MPa以内的流体压力，适用于气、液类常规检测介质的通路搭建，构件上预留的传感元件安装位可直接集成压力、流量类检测探头，无需额外在管路上开孔安装，大幅降低了检测模块的集成难度，整体结构没有冗余的设计特征，所有结构特征均服务于介质导流、元件安装、角度调整三个核心功能，在满足使用强度的前提下尽可能压缩了整体外形尺寸，适合在空间紧凑的检测设备内部安装使用。
