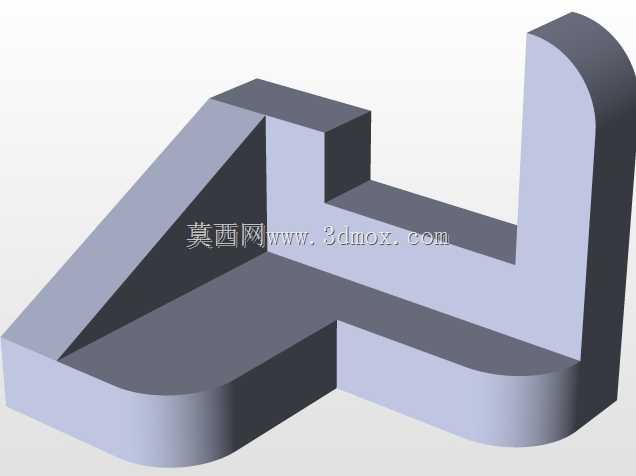

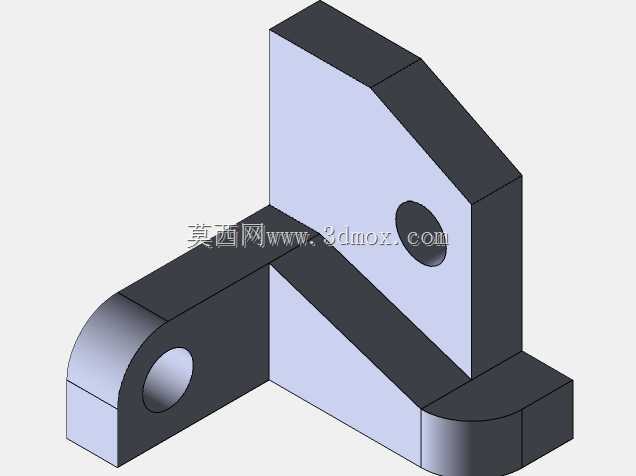

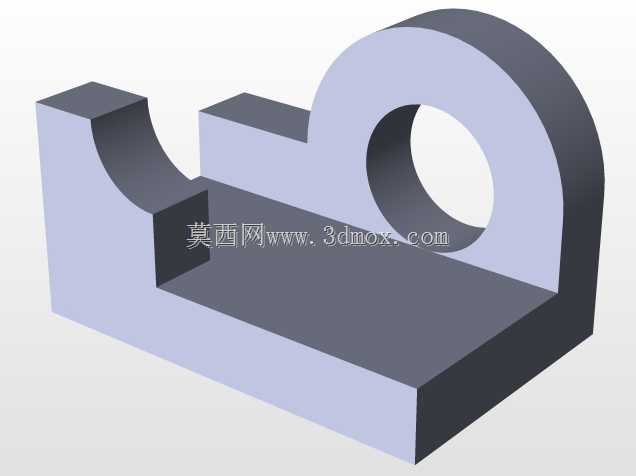

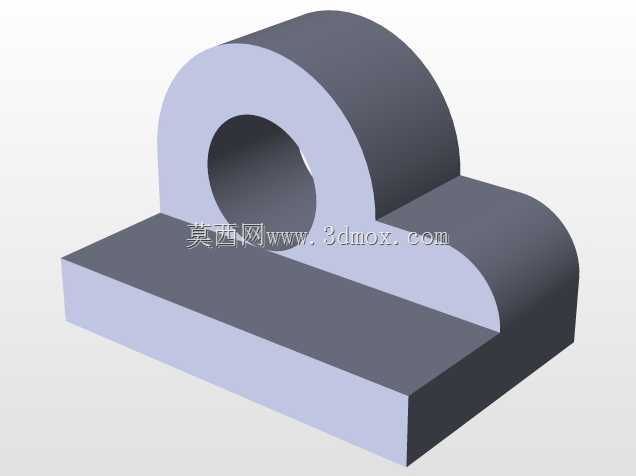

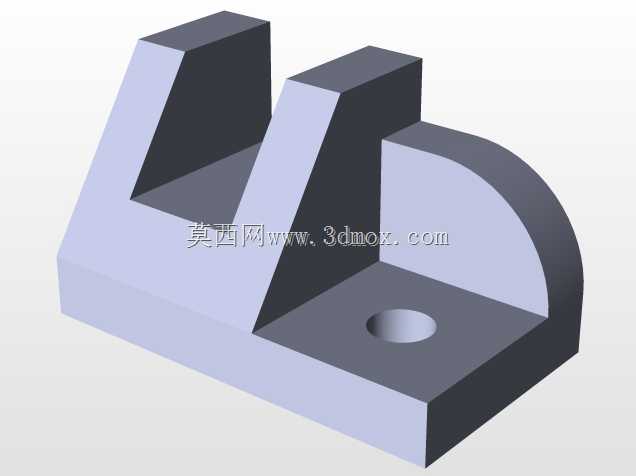

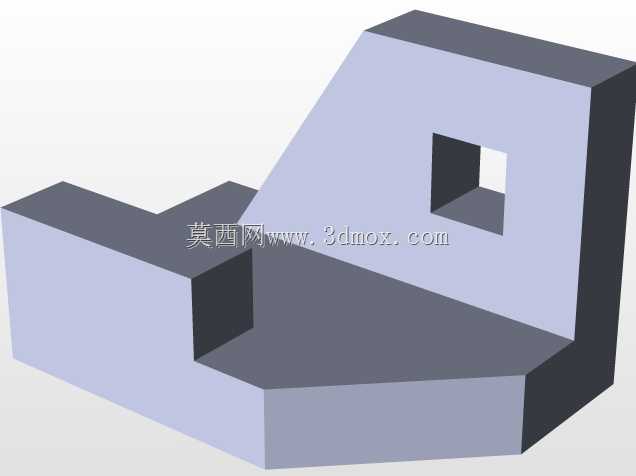

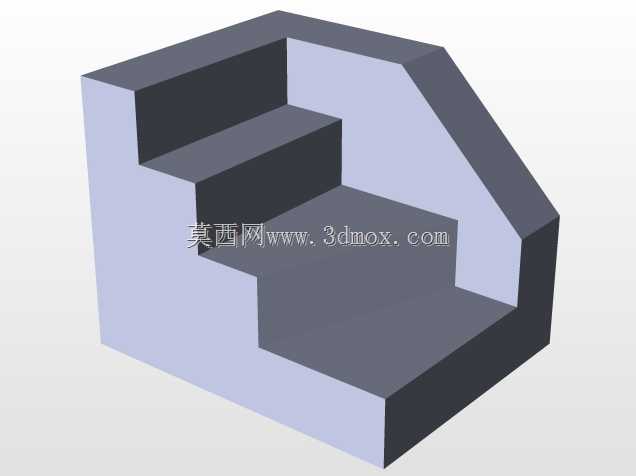

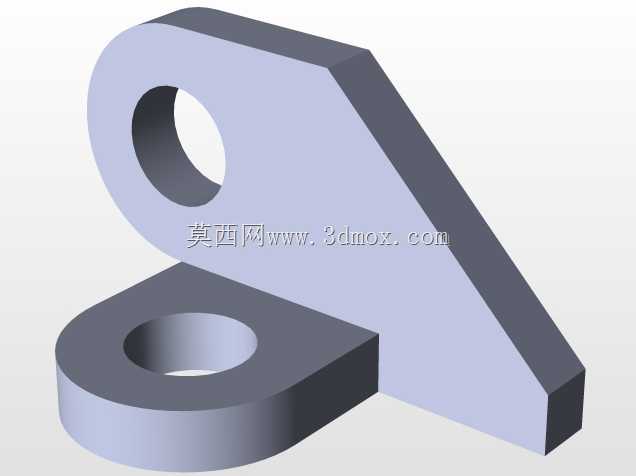

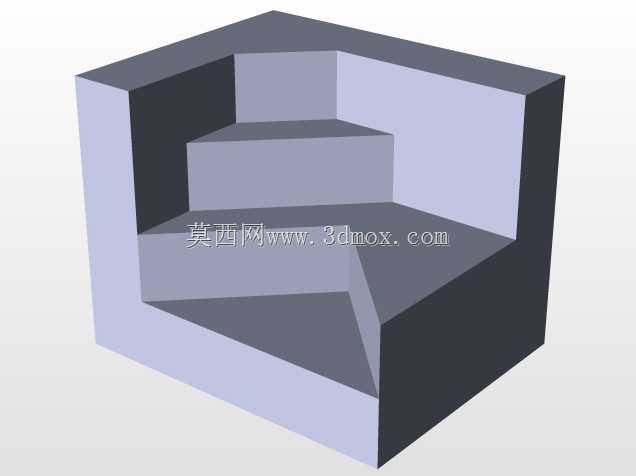

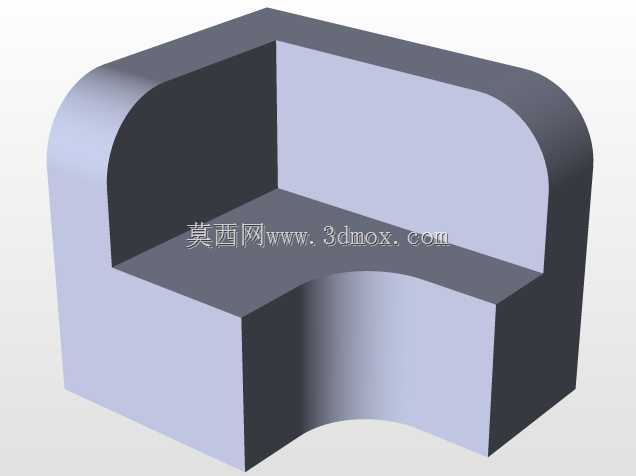

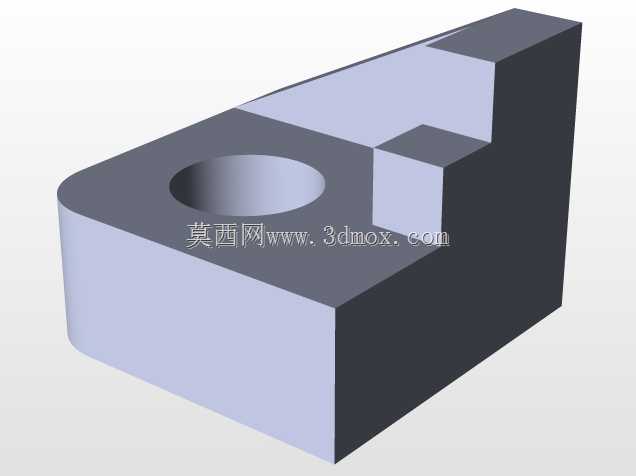

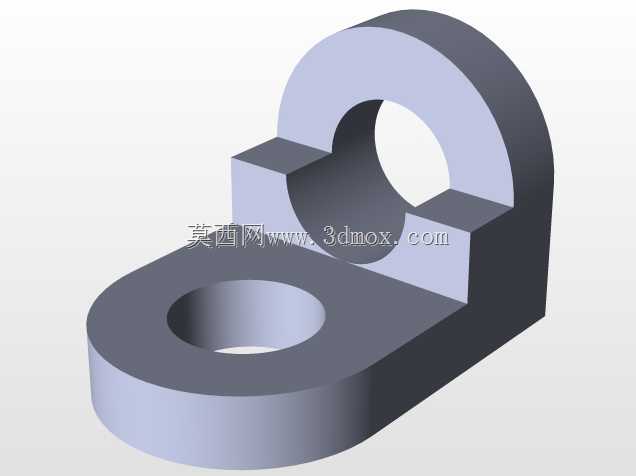

L型带加强筋安装支座结构建模练习件

　　这类带加强筋的L型支撑支座，在工业现场的工装夹具、小型设备机架、检测工位定位结构中应用十分广泛，日常做设备改造、工位治具搭建时经常会用到类似结构，很多初学者在练习三维建模时，也会选择这类包含拉伸、切除、圆角、筋特征的典型零件来熟悉软件操作逻辑。从结构设计逻辑来看，该零件采用L型弯折的主体构型，两个互相垂直的安装面分别承担不同方向的连接固定功能，内侧设置的三角形加强筋是整个结构的核心受力补强部分，能够在不额外增加过多零件壁厚的前提下，大幅提升两个垂直安装面连接处的抗弯折、抗形变能力，避免支座在承受侧向载荷时出现根部断裂或者安装面翘曲的问题。零件的两个外端边缘都做了圆弧过渡处理，一方面是去除加工后的锐边毛刺，

　　避免安装调试过程中划伤操作人员，另一方面也能减少应力集中点，提升零件在交变载荷下的疲劳寿命，实际加工时这类圆角也能减少铣削加工的刀具损耗，避免直角位置出现清根不到位的装配干涉问题。从安装边界来看，该支座的底面和垂直立面都预留了足够的安装孔位布置空间，实际应用中可以根据安装场景的螺栓规格，在两个安装面上加工对应尺寸的通孔或者螺纹孔，底面的平直度要求较高，安装时需要保证与基准安装面完全贴合，避免出现虚接导致支撑精度下降；垂直立面的安装面可以用来固定传感器支架、小型气动元件、检测挡块或者走线槽等轻量化附属部件，整体承载能力根据材质选择不同会有差异，采用6061铝合金加工时适合承受10kg以内的静态载荷，

　　采用Q235钢加工时承载能力可以提升3-4倍，能够满足大部分轻型工装的支撑需求。建模过程中需要注意几个关键尺寸的把控：首先是加强筋的厚度要与主体壁厚保持合理比例，一般筋厚取主体壁厚的0.7-1倍，避免壁厚差异过大导致注塑或者3D打印时出现缩痕，若是采用机加工方式制作则可以适当调整筋厚来匹配加工刀具的直径；其次是两个安装面的垂直度公差需要控制在0.05mm以内，保证安装后附属部件的位置精度，尤其是用来固定检测类元件时，安装面的形位公差会直接影响检测数据的准确性；最后是圆角的尺寸要统一，同一位置的内外圆角要保持合理的差值，避免装配时出现边角干涉，这类零件虽然结构简单，但涵盖了机械结构设计中最基础的补强、安装、公差匹配知识点，非常适合作为入门阶段的建模练习素材，熟练掌握这类基础零件的设计逻辑后，再去做复杂的机架、工装结构设计时就能更合理地布置筋位、选择过渡形式，避免出现结构强度不足或者加工难度过高的问题。
