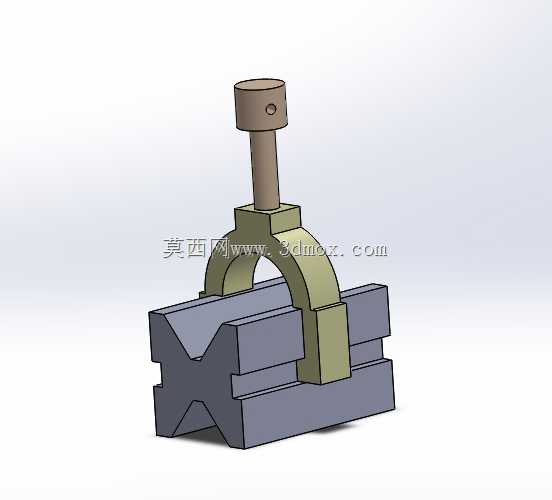

带压紧螺杆V型块夹持工装结构设计

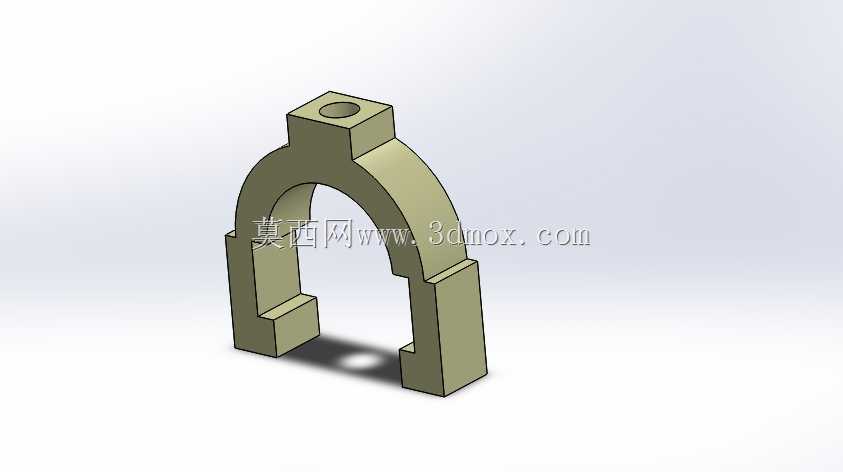

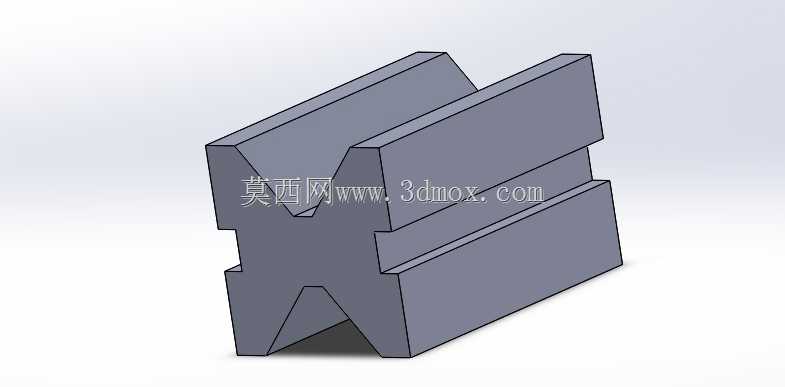

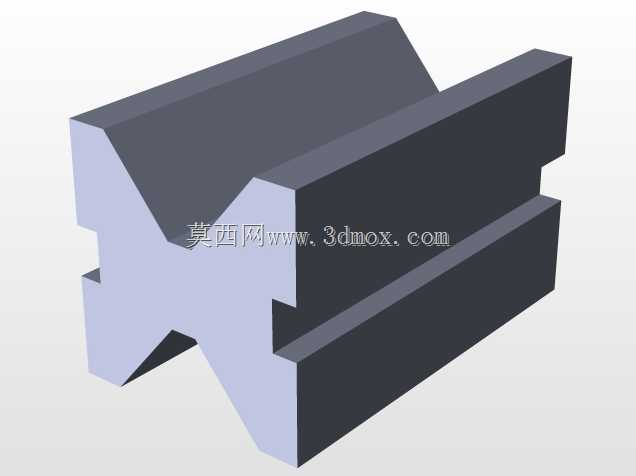

　　这套夹持结构是机加工工序里常用的轴类工件定位压紧组件，核心适配车间小批量轴类、圆柱类零件的铣削、钻孔、划线工序装夹需求，日常在普通铣床、钻床工位以及钳工划线平台上都能见到这类结构的应用，相比通用平口钳，它对圆柱面工件的对中性更好，不会出现装夹后工件轴线偏移的问题。整个结构的底座采用对称V型槽设计，V型槽的夹角选用90度通用角度，能适配直径在一定区间内的圆柱工件，不需要更换夹块就能覆盖常见的小直径轴类装夹需求，底座底部做了平整安装面，可直接通过压板固定在机床工作台上，也能配合磁力吸盘在平面磨床上使用，安装边界预留了足够的压板避让空间，不会出现装夹时干涉刀具路径的问题。上方的压紧架采用拱形跨接结构，跨接宽度刚好覆盖V型槽的有效装夹区间，

　　不会因为压紧架宽度不足导致工件局部受力变形，架体中间的螺纹孔配合带滚花头的压紧螺杆，螺杆下端做了平压头设计，压接时不会在工件表面压出明显凹痕，滚花头的设计方便操作人员徒手调整压紧力度，在没有扳手的工位也能快速完成工件装夹与拆卸。设计时优先考虑了结构的易加工性，所有零件都采用常规的铣削、车削工艺就能完成加工，没有特殊的异形曲面需要多轴设备加工，普通车间的机加工能力就能完成整套工装的自制。压紧架与底座之间采用卡槽式定位，不需要额外的紧固件就能实现架体的快速拆装，遇到不同直径的工件需要调整压紧位置时，能快速挪动架体位置适配不同的装夹点位，同时架体的导向面与底座侧面做了小间隙配合，压紧螺杆受力时架体不会出现侧翻偏移，保证装夹的稳定性。

　　整套结构的外形尺寸控制在小型工装范畴，不会占用过多的工作台面空间，单人就能完成搬运与工位调整，日常维护只需要定期给螺杆螺纹添加润滑脂，就能保证长期使用不会出现螺纹卡滞的问题，压头磨损后也能单独更换螺杆部件，不需要更换整套工装，能有效降低车间的工装维护成本。在实际使用场景中，这类V型压紧结构还能配合分度头使用，完成轴类零件的等分钻孔、铣槽工序，装夹时工件的轴线与V型槽的对称度能稳定控制在小公差范围内，减少工序前的找正时间，提升小批量零件的加工效率，相比专用的定制夹具，它的适配性更强，能覆盖更多不同规格工件的装夹需求，是车间机加工工位通用性较强的基础工装结构。
