双层断路器接线端子排结构设计

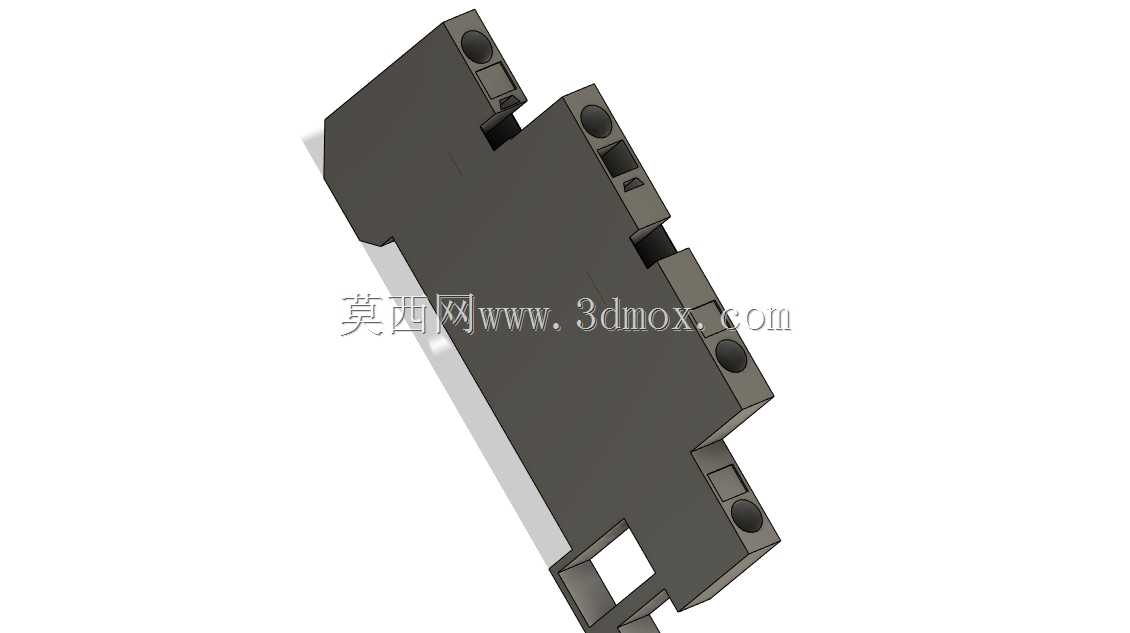

这款双层接线结构是低压配电系统中断路器配套的专用接线组件，主要应用于工业控制柜、低压配电柜、楼宇配电回路等场景，承担多回路导线的规整接驳、电路分线衔接的核心作用，解决传统单层接线排排布松散、柜内空间利用率低的痛点，适配紧凑型配电柜体的布线需求。在实际配电作业场景中，该组件可同时对接上下两层回路导线，将断路器出线端的多组线缆有序固定，避免线缆杂乱缠绕带来的检修不便、接触不良等安全隐患，同时能够为接驳点位提供稳定的结构支撑，降低设备运行过程中震动导致的接线松脱风险。从功能特性来看，该结构采用一体化卡装式设计，侧边预留的圆形定位孔可直接与断路器本体的安装点位匹配，无需额外定制转接支架，安装时可直接卡入标准DIN导轨或断路器配套安装位，大幅降低现场装配的工作量；上下分层的接线位布局，可将强电主回路与弱电信号回路做物理分隔，减少不同电压等级线缆之间的信号干扰，提升配电系统运行稳定性。设计过程中，工程师充分考虑了现场接线的操作便利性，每个接线位都预留了充足的操作空间，方便螺丝刀伸入完成螺丝紧固，同时结构边缘做了圆角钝化处理，避免装配过程中划伤线缆绝缘层或施工人员手部；整体采用高强度绝缘工程塑料作为主体材质，兼顾结构强度与电气绝缘性能，能够在-20℃到70℃的常规配电环境温度下长期稳定工作，不会出现材质脆化、绝缘性能下降的问题。在安装边界方面，该组件的外形尺寸完全匹配微型断路器的侧边安装空间，整体厚度与单极断路器保持一致，安装后不会额外占用柜内的横向排布空间，相邻断路器安装时不会出现结构干涉；底部预留的方形让位孔可避开断路器本体的凸起结构，保证安装后组件与断路器表面完全贴合，不会出现松动晃荡的情况，接线位的排布间距符合低压配电施工规范，能够满足1.5-6平方毫米多股铜芯导线的接驳需求，适配绝大多数民用、工业低压配电回路的接线要求。
