V型六缸汽车动力总成结构展示

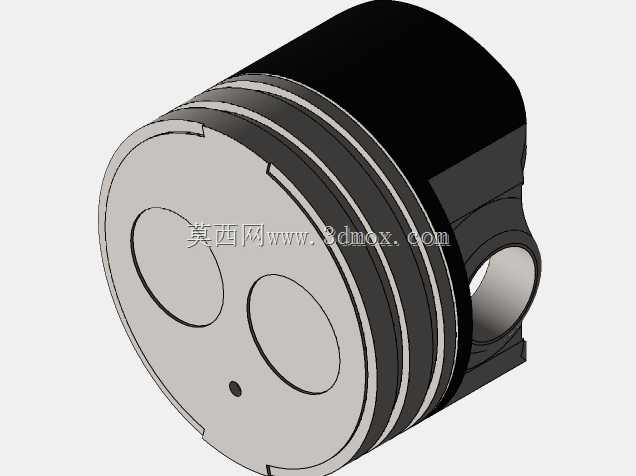

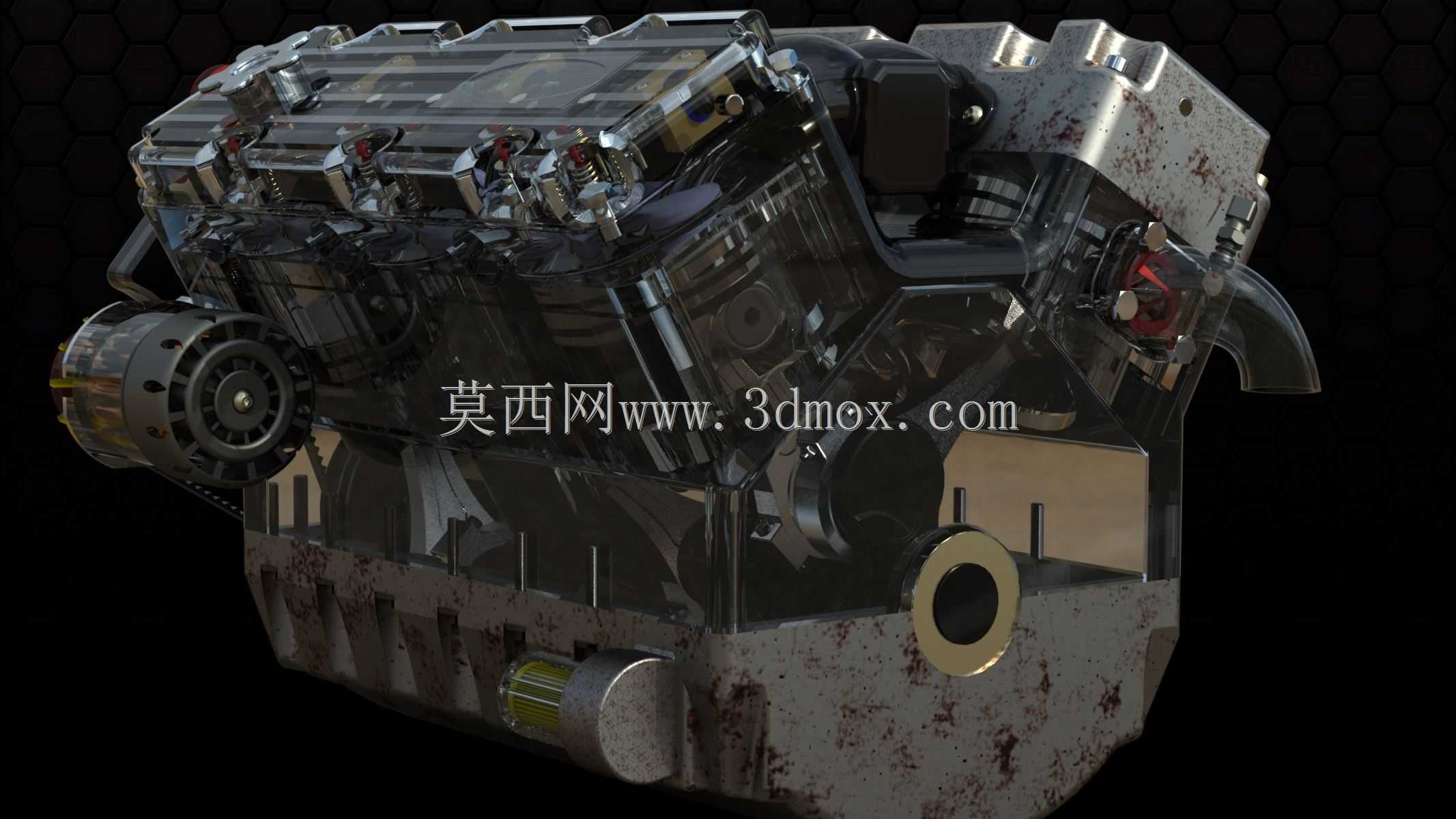

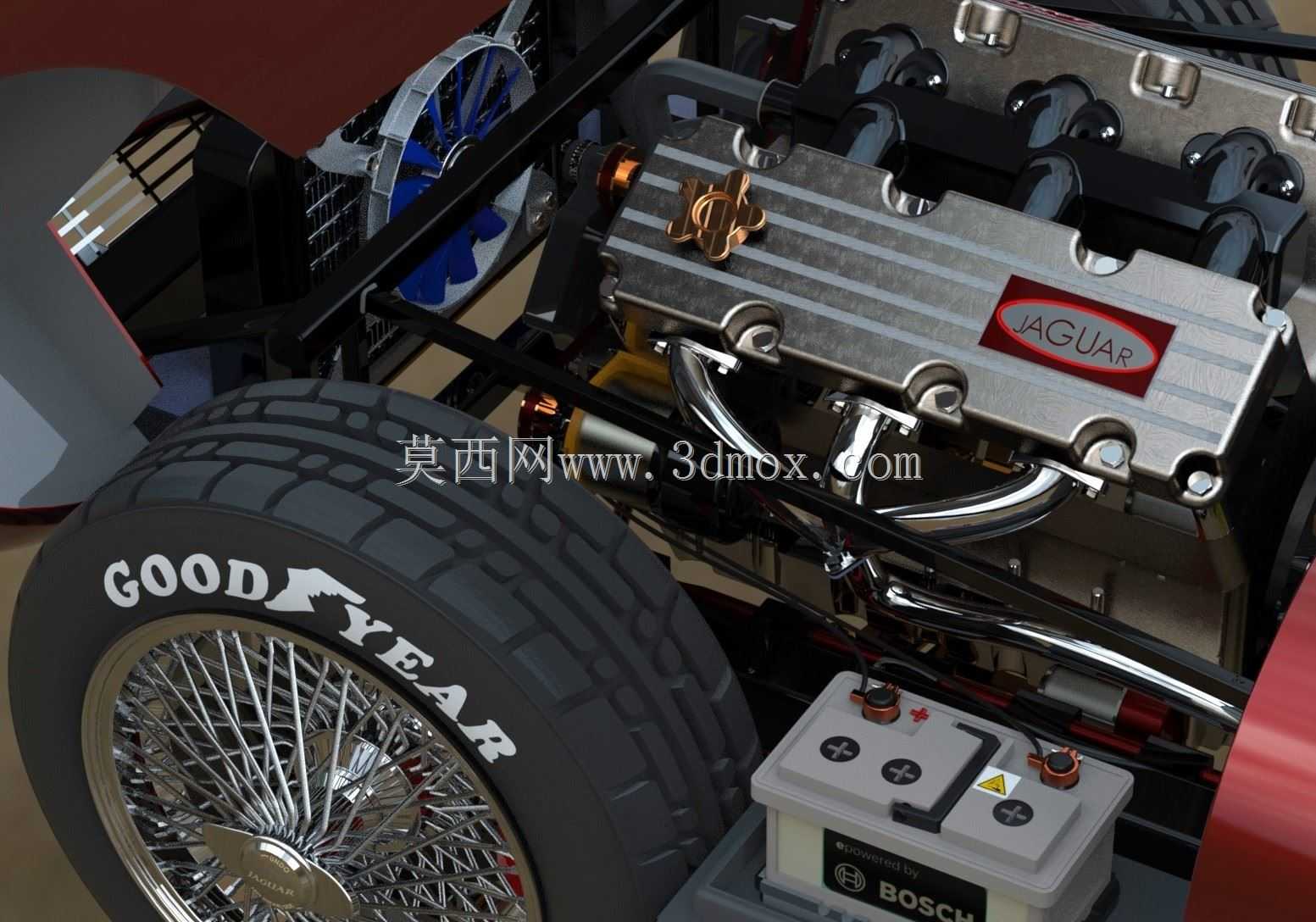

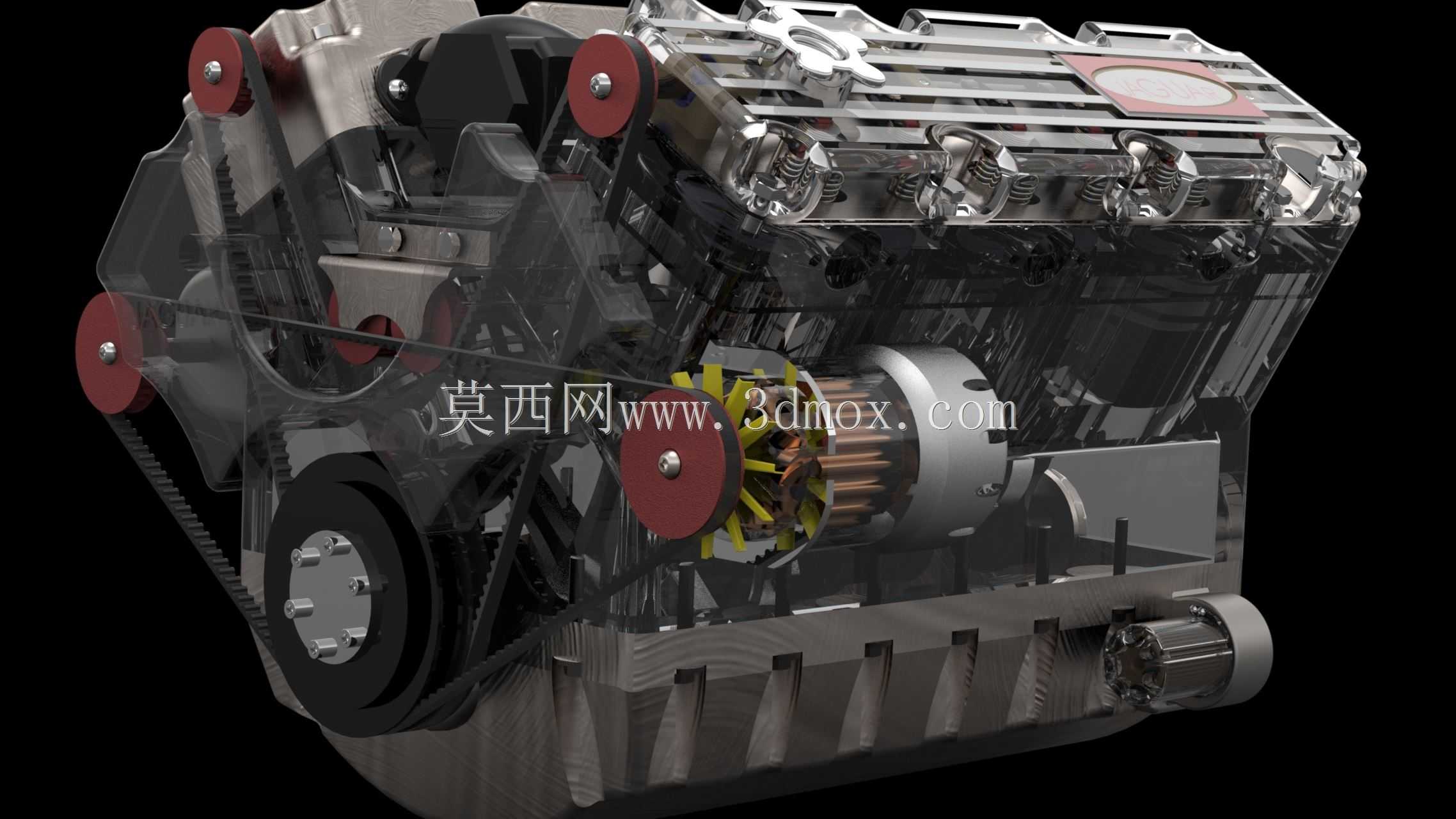

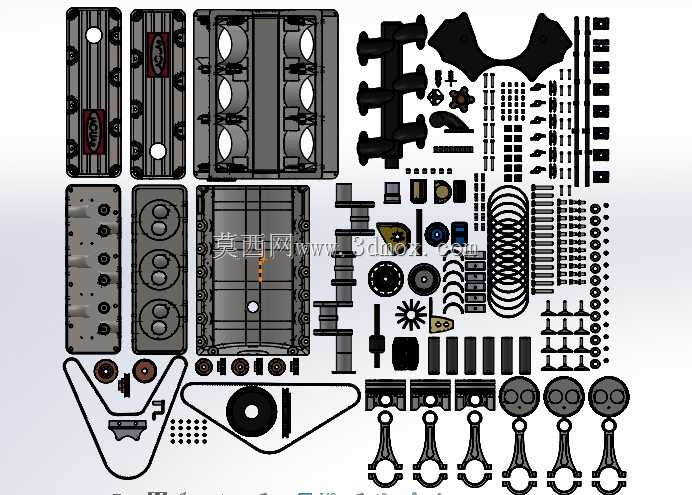

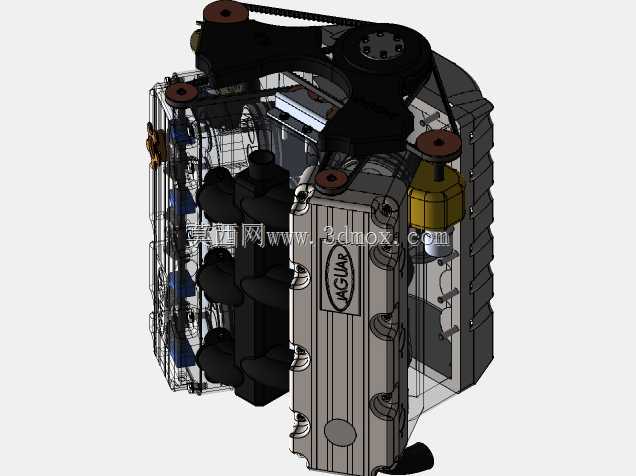

这款V6动力单元主要面向乘用车辆动力配套、汽车工程教学演示、动力改装方案验证等核心场景，是燃油车辆动力输出的核心载体，承担着将燃油化学能转化为旋转机械能，为整车行驶、车载附件运转提供稳定动力源的核心作用。整套结构覆盖了内燃机工作全流程的核心功能模块：活塞连杆组负责承接燃烧爆发压力，将燃气的直线推力转化为曲轴的旋转扭矩；配气机构通过凸轮轴精准控制进排气门的启闭时序，匹配不同转速下的气缸换气需求；前端轮系通过皮带传动，将曲轴输出的动力分流给冷却水泵、机油滤清器、交流发电机等附属部件，保障冷却循环、润滑供给、整车供电等辅助系统同步稳定运转。设计过程中优先遵循V型六缸机型的经典布局逻辑，两侧气缸呈60度夹角排布，从根源上平衡一阶、二阶往复惯性力，让整机运转平顺性显著优于直列四缸机型，适配中高端乘用车对NVH性能的严苛要求。所有零部件的结构形态都严格参照量产机型的实际工作逻辑设计，活塞的燃烧室凹坑造型、曲轴的配重块轮廓、凸轮轴的型线角度、正时传动的张紧结构都做了具象化还原，能够清晰展示四冲程内燃机进气、压缩、做功、排气的完整工作循环。整机的外部安装边界充分考虑了乘用车前舱的布置限制，V型夹角的结构设计大幅缩短了整机的轴向长度，相比同排量直列六缸机型更适配横置前驱车型的前舱空间；前端轮系的布局预留了空调压缩机、转向助力泵等选装附件的安装位，能够覆盖不同配置车型的配套需求；油底壳采用低轮廓设计，降低整机重心的同时，避免与前副车架、悬架塔顶等底盘部件产生安装干涉。需要注意的是，该结构在进排气阀与气门座的配合尺寸上存在设计偏差，阀座尺寸偏小导致气门无法实现完全密封，这一设计缺陷可作为工程设计教学中的典型反面案例，帮助学习者理解零部件配合公差对整机性能的关键影响，整套结构可用于动力原理演示、结构认知教学、改装方案前期布局验证等场景。
