十二自由度微型四足仿生机器狗结构

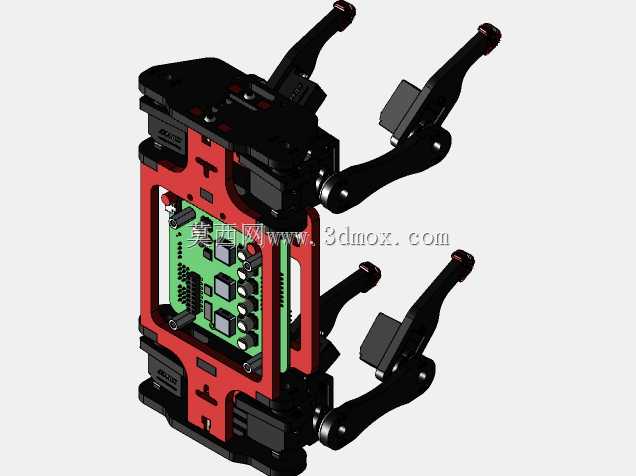

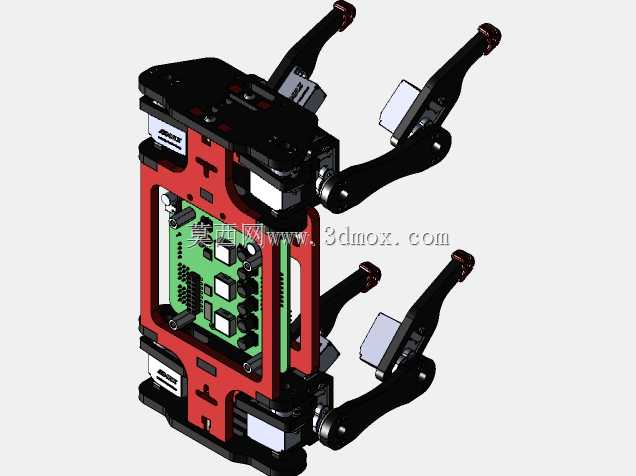

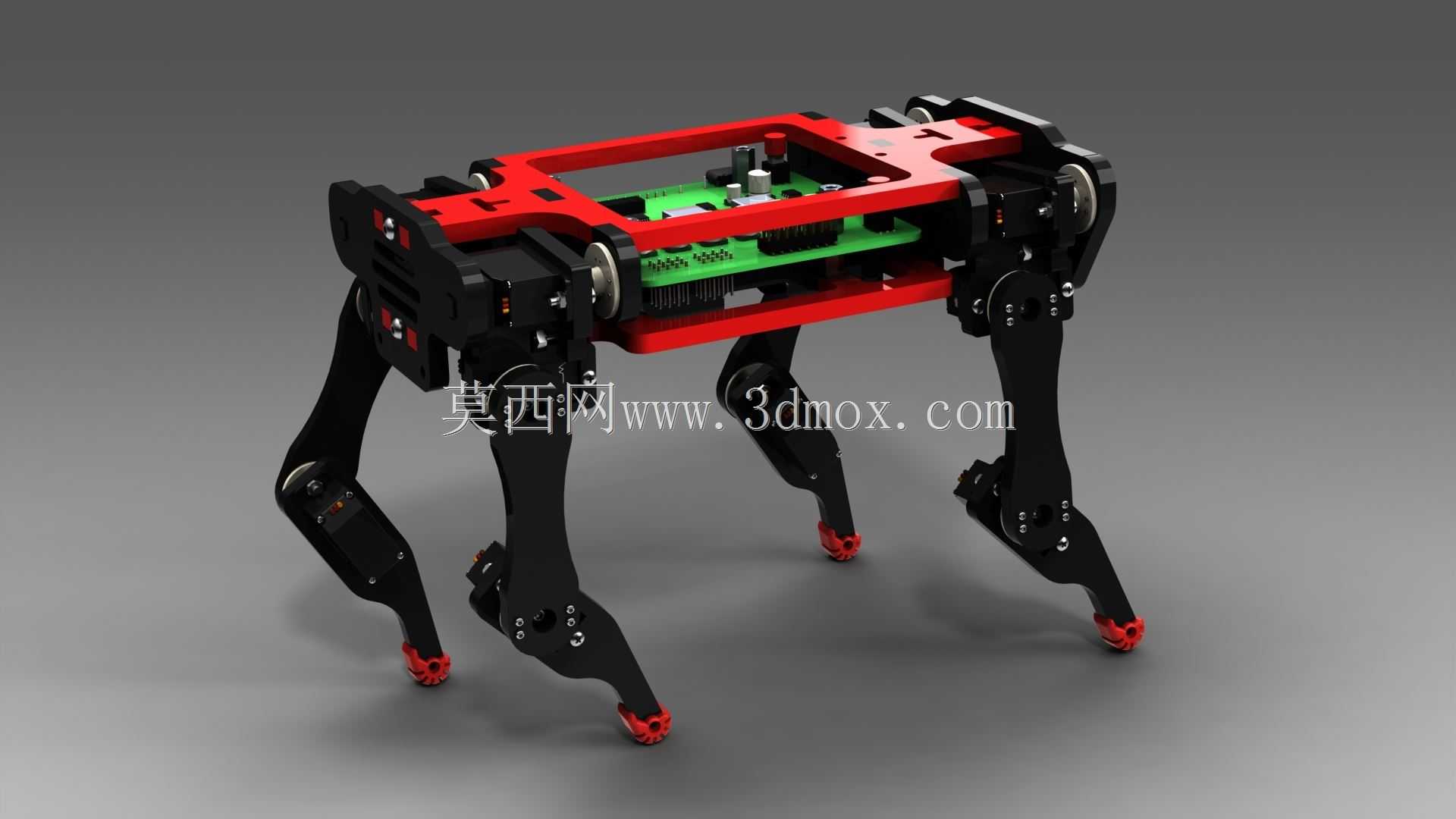

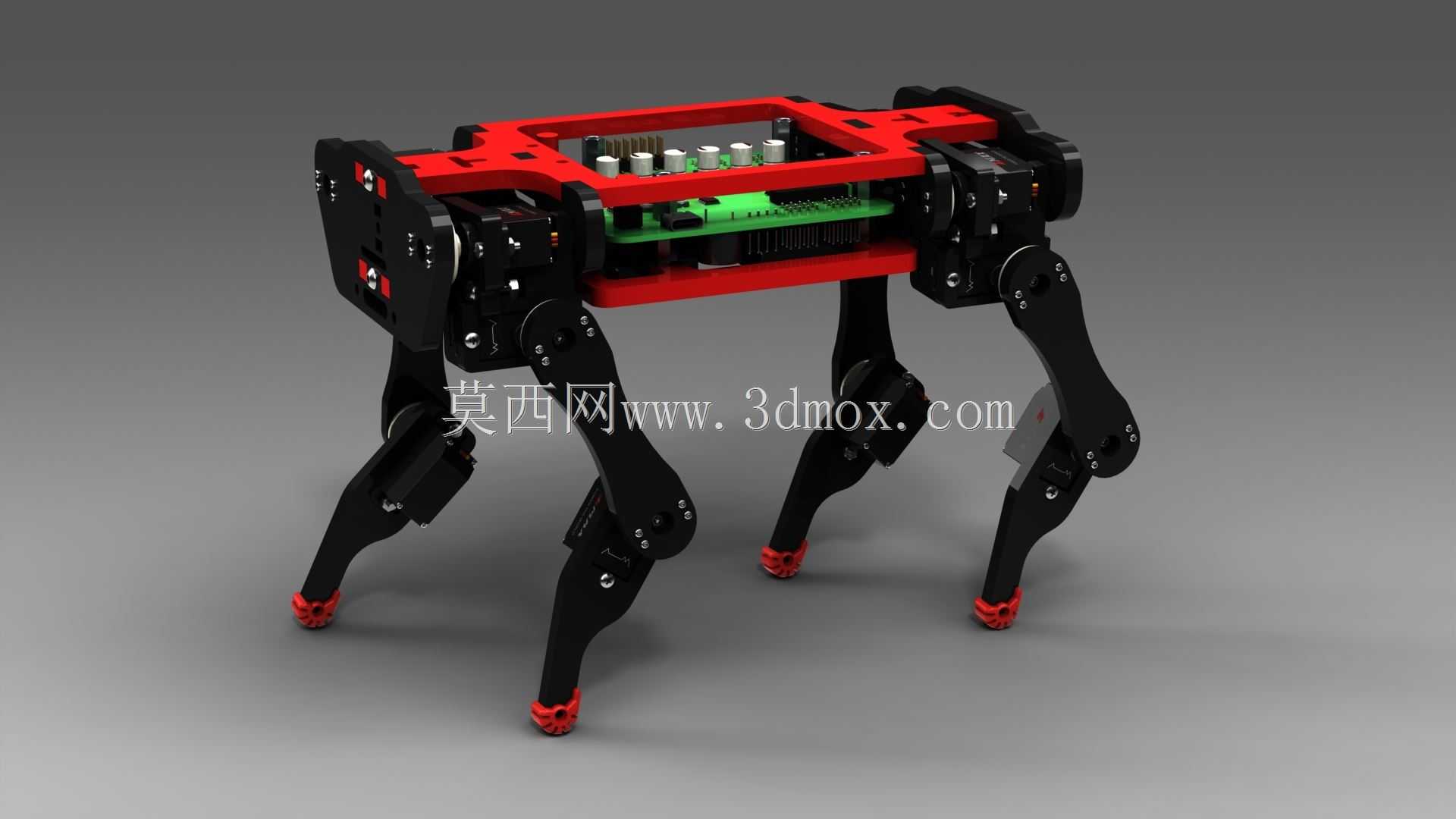

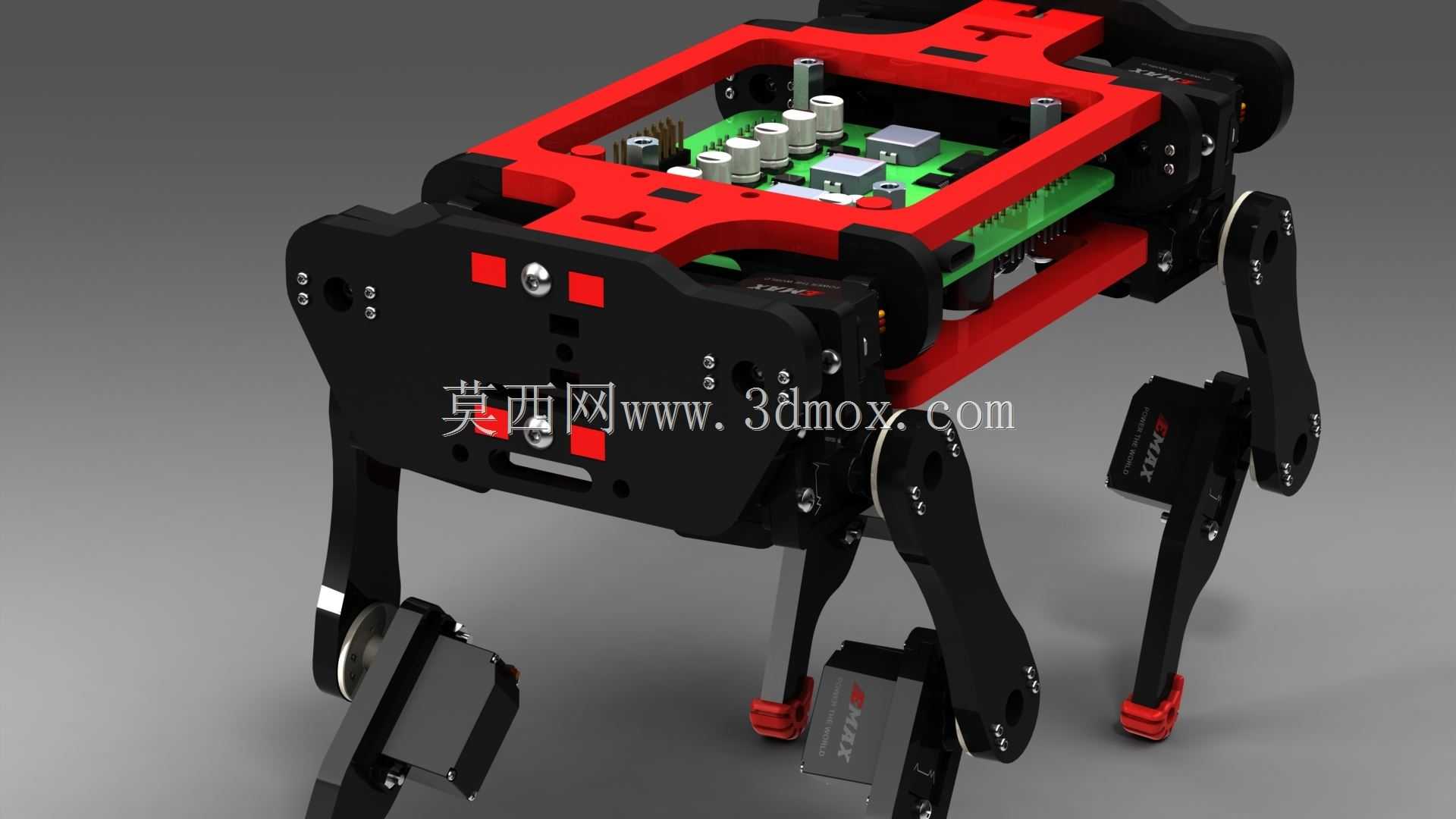

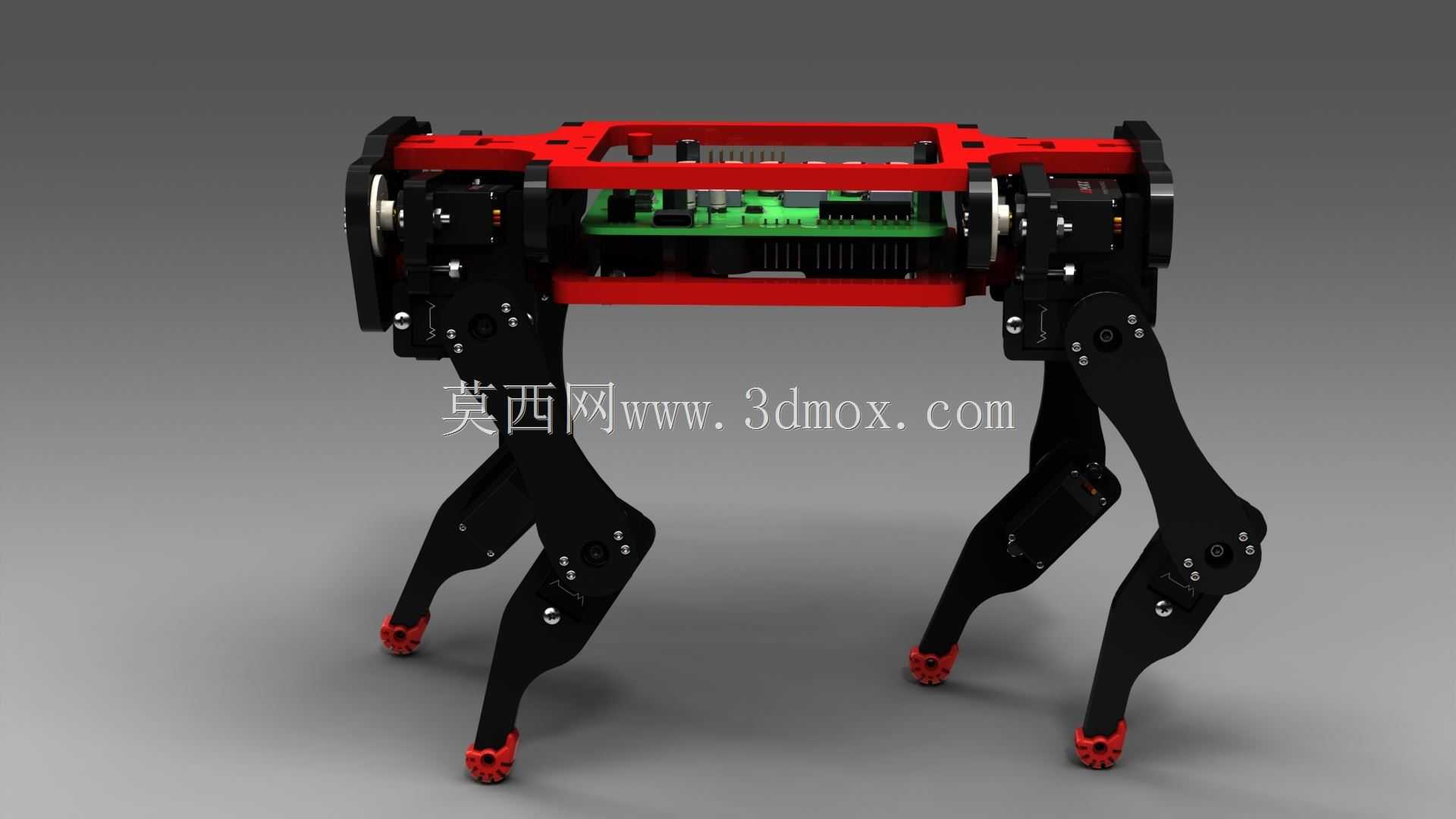

这款微型四足仿生机器狗是面向教育实践、创客开发场景打造的小型移动机器人平台，可适配嵌入式控制板完成多场景下的步态运动、环境感知交互任务，适合作为机器人工程专业教学实训载体、青少年科创竞赛开发平台，也可作为小型室内巡检、趣味交互的硬件载体，帮助开发者快速掌握四足机器人的运动控制逻辑、机械结构传动原理。整机采用12自由度关节配置，四条腿部结构各设置3个转动关节，可实现行走、小跑、转向、蹲起等多类仿生动作，搭配对应的控制程序可完成目标跟随、姿态自适应调整等进阶功能，满足基础教学演示到二次开发的多层级使用需求。结构设计上采用5mm厚度亚克力板材作为主体加工原料，通过激光切割工艺完成所有结构件的加工，无需复杂的机加工工序，普通创客空间即可完成全套零件的制作与装配，大幅降低了四足机器人的制作门槛与成本。机身主体采用上下分层的框架式结构，上层预留嵌入式控制板的安装空间，可直接固定树莓派类微型控制主板，框架周边预留传感器拓展安装位，可根据使用需求加装视觉模块、距离传感器、姿态传感器等外设；下层框架用于布置电池、接线等配套部件，框架边缘设置走线槽位，避免运动过程中线缆与关节结构发生干涉。腿部结构采用多连杆式仿生设计，关节处采用标准紧固件连接，关节转动副预留足够的转动间隙，避免运动过程中出现结构卡滞，足端设置防滑缓冲垫，可在平整桌面、室内地面等场景下稳定行走，减少运动过程中的打滑与结构冲击。整机安装边界紧凑，整体尺寸适配桌面级实训场景，无需过大的操作空间即可完成调试与演示，所有结构件均采用平板化切割设计，板材利用率高，加工完成后仅需标准螺丝螺母即可完成整机装配，无需额外定制非标连接件，装配过程可帮助使用者快速理解四足机器人的关节布局与运动原理。考虑到亚克力材料的力学特性，关节连接处做了局部加宽处理，提升结构件的抗扭强度，虽然关节刚性相比金属结构略有降低，但完全满足教育演示、轻载交互场景下的使用需求，开发者也可根据自身使用需求更换碳纤维、铝合金等板材提升结构性能，预留的安装孔位具备通用兼容性，可适配多数标准尺寸的微型舵机与控制硬件，方便使用者进行硬件迭代与功能拓展。
