15W激光模块配套空气辅助装置结构设计

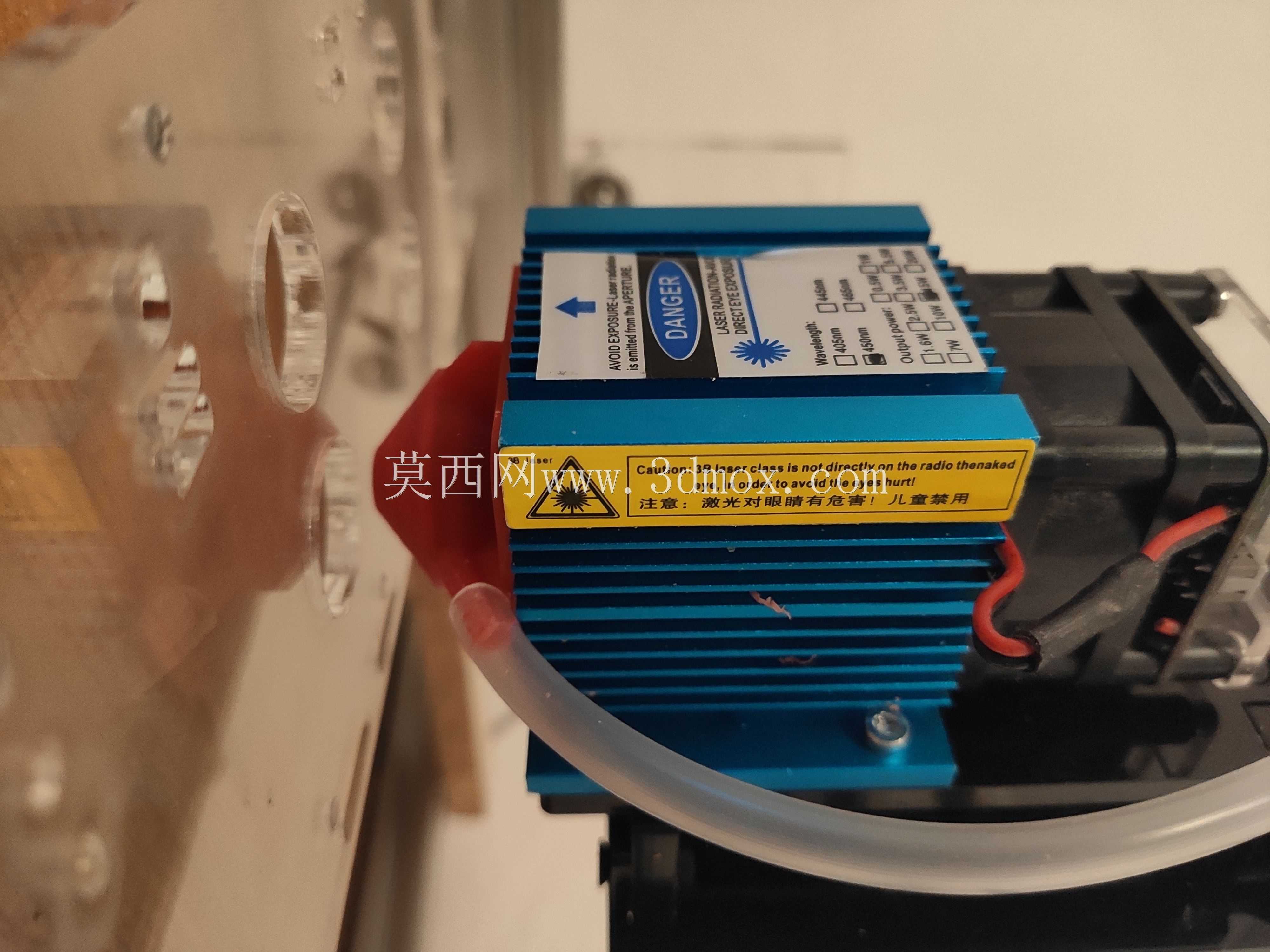

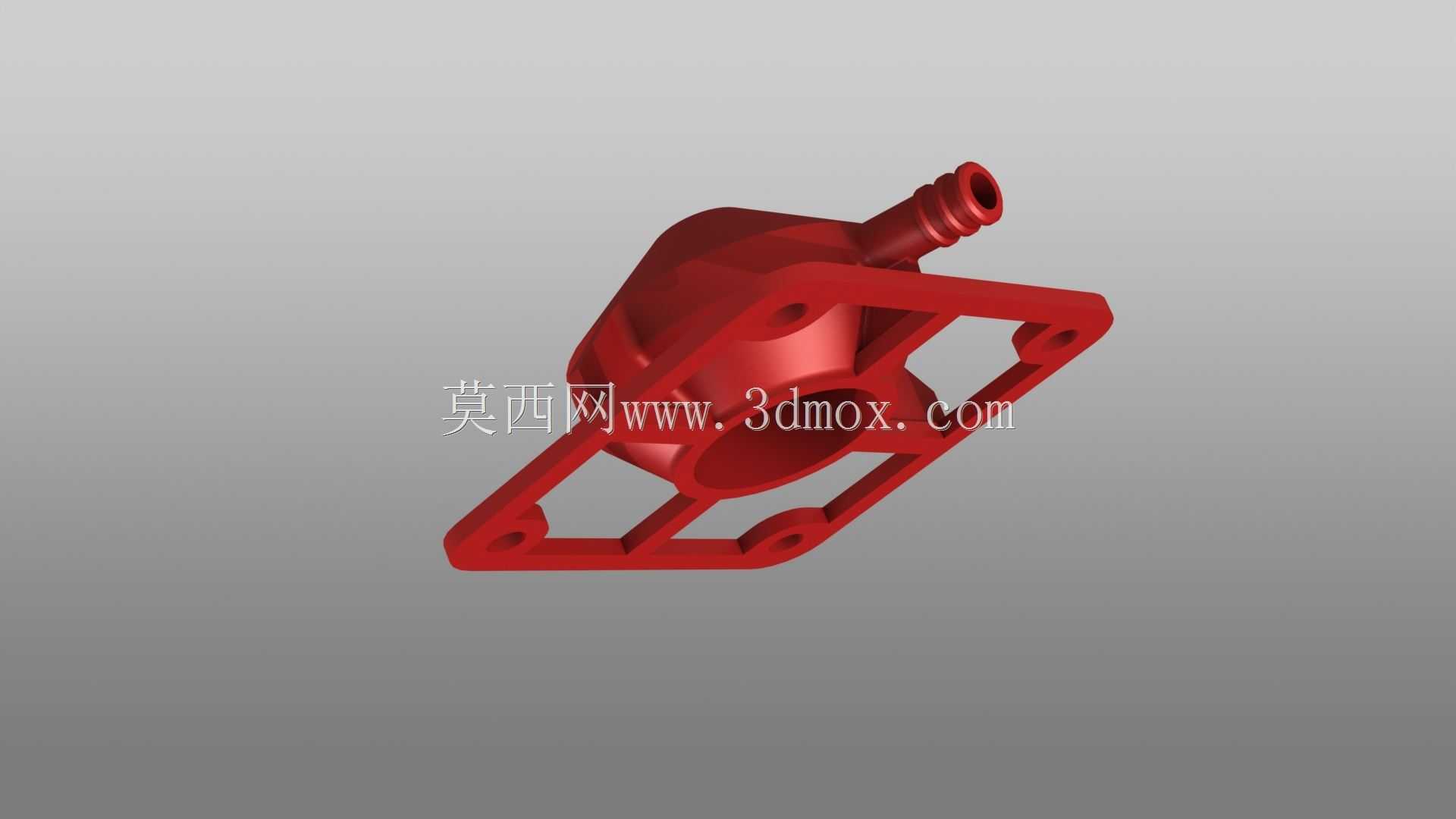

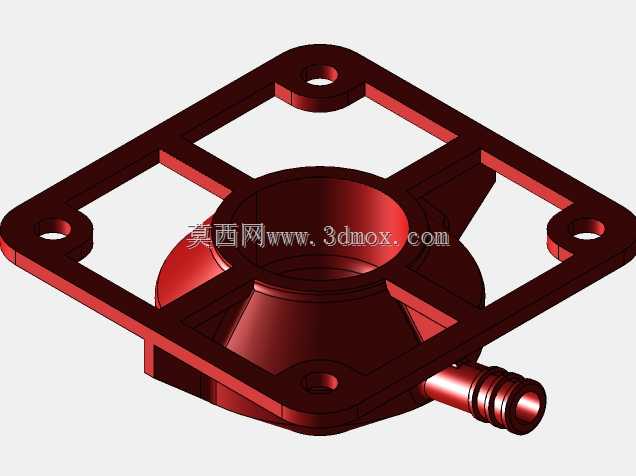

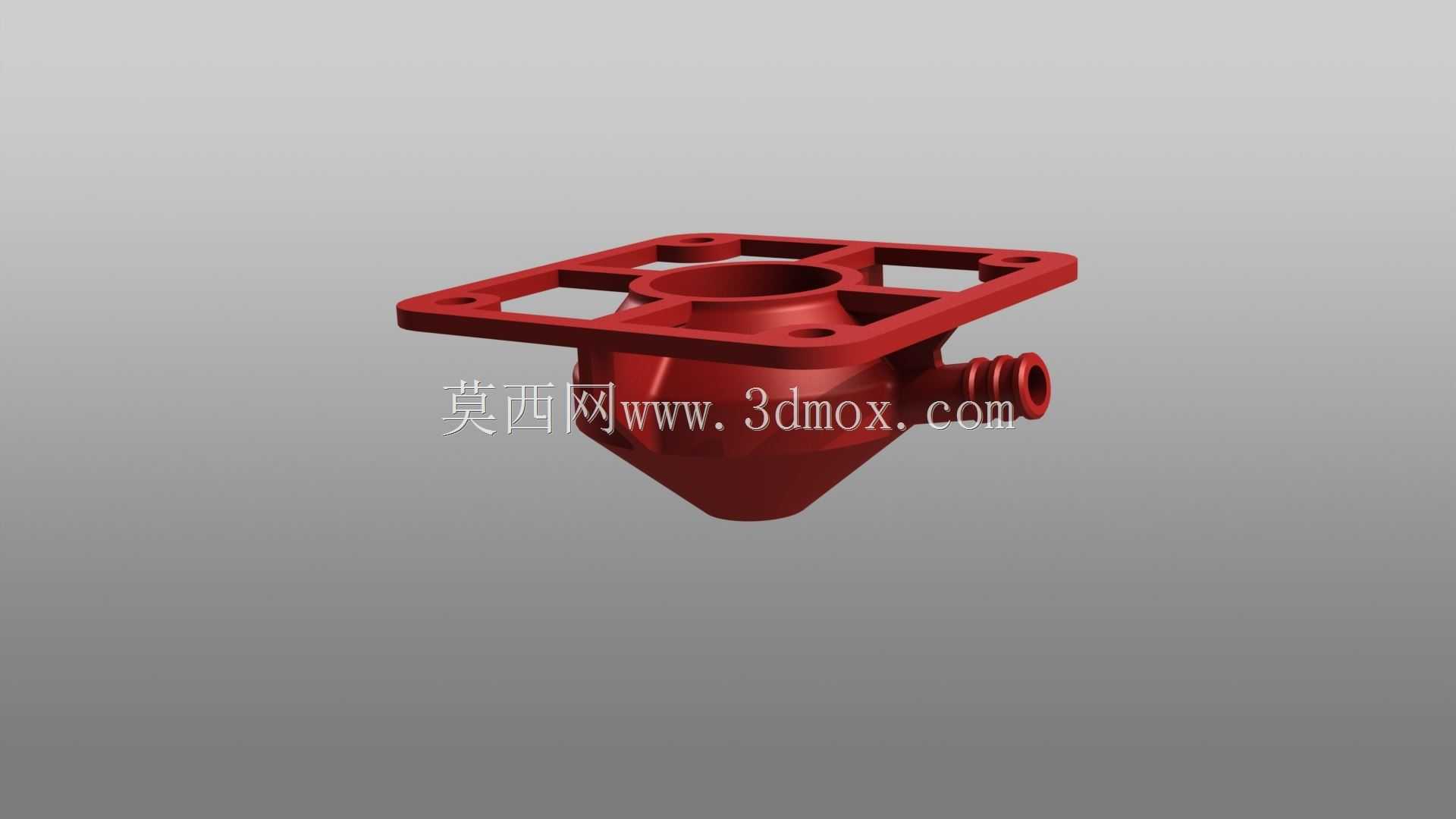

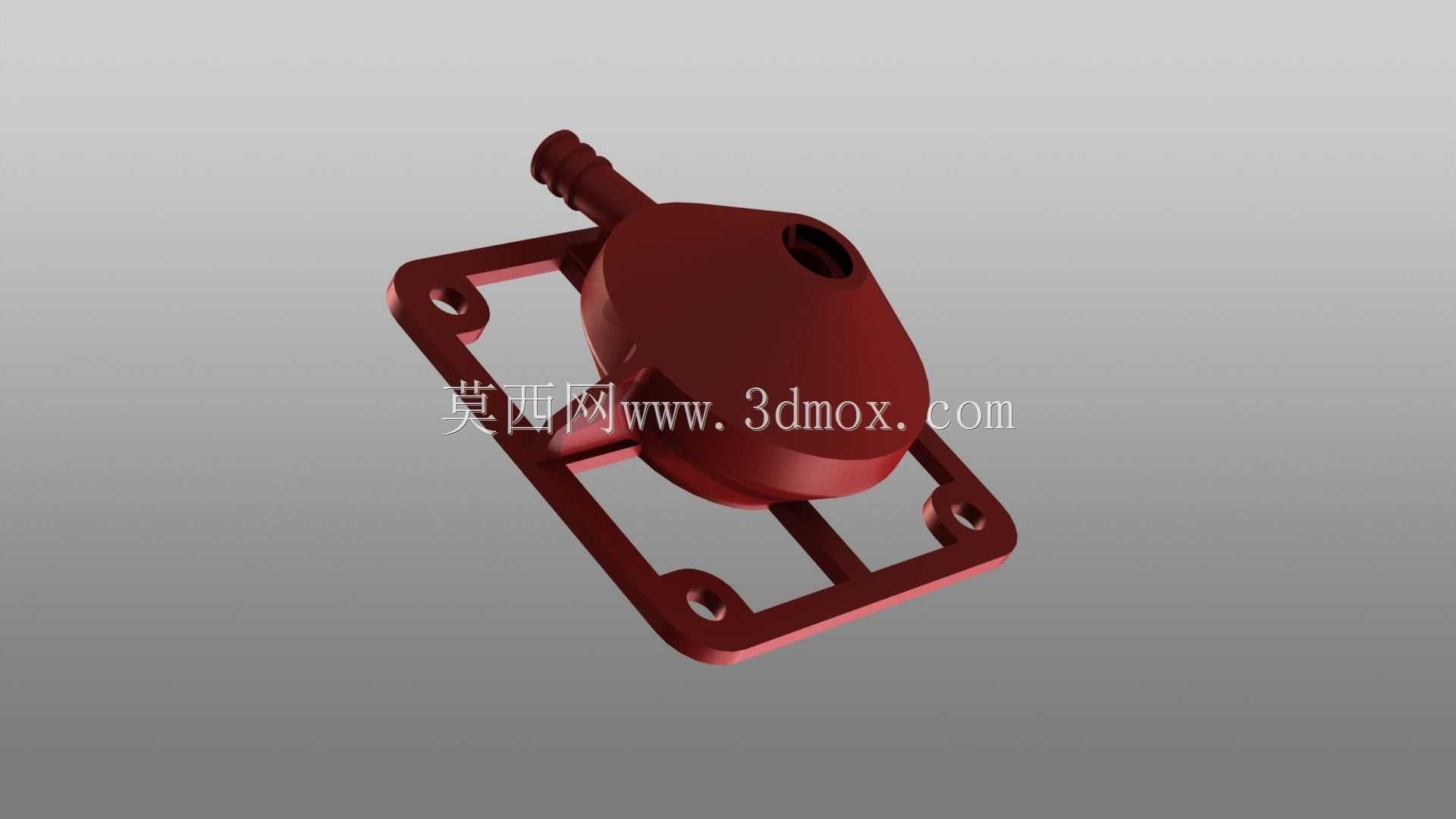

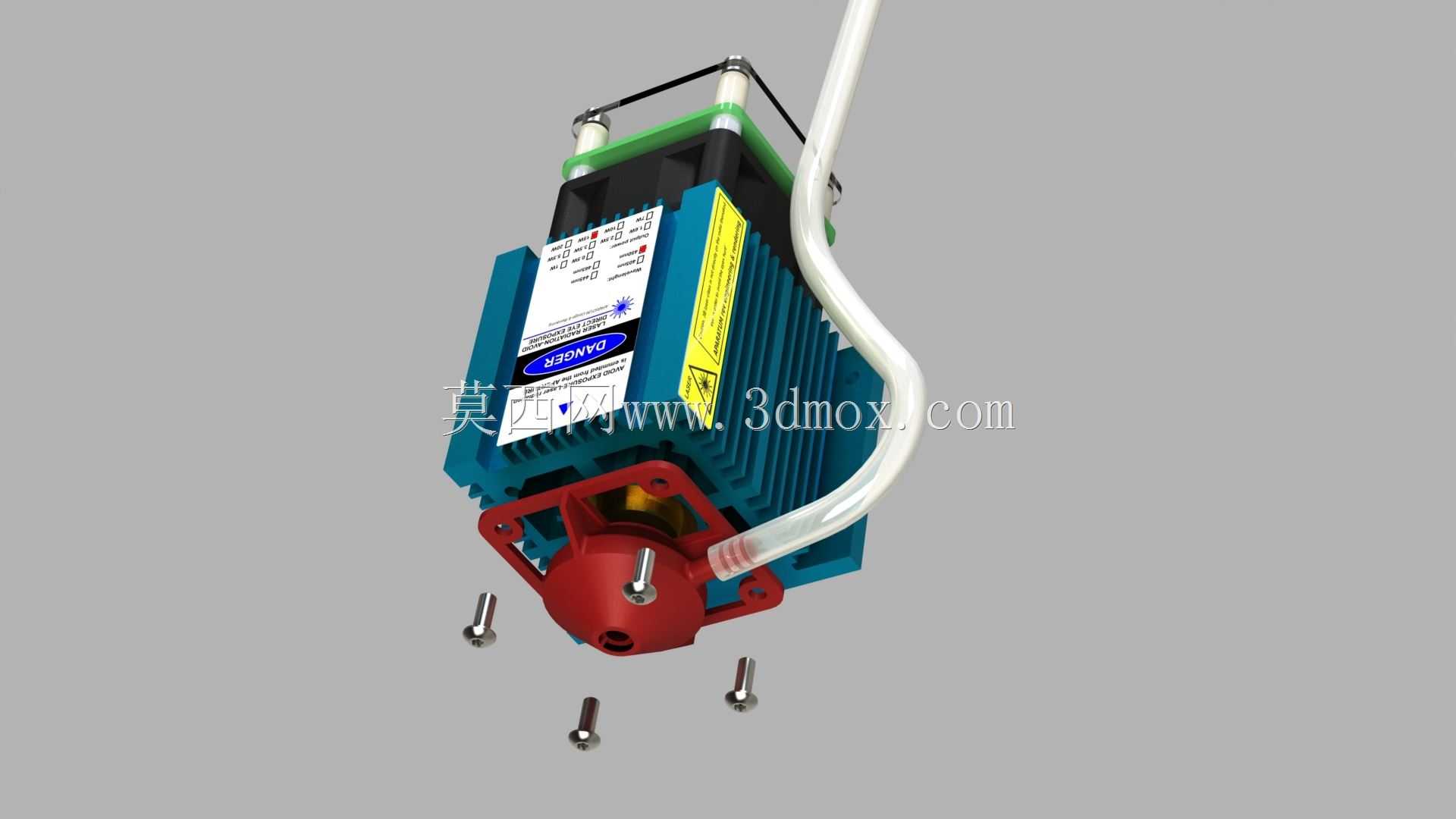

在桌面级激光加工场景中，15W功率的蓝光激光模块在切割薄木板、亚克力、皮革等材料时，加工点位会因高温产生积碳、焦边，甚至引燃易燃切屑，配套空气辅助装置是提升加工质量、保障作业安全的核心配套组件。这套空气辅助装置采用分体式安装思路，直接适配市面主流的15W规格激光模组，不需要额外改动激光模块本身的散热鳍片结构，也不会遮挡激光出光路径。装置的主体固定结构采用红色工程塑料材质，通过三颗均布的内六角螺丝直接锁附在激光模块的出光端底座上，安装孔位完全匹配对应激光模组的前端安装螺孔，锁附后整体与激光模块同轴度偏差控制在0.2mm以内，不会出现气路偏吹的问题。气路接口采用侧置式快插设计，适配常规内径4mm的硅胶气管，可直接对接35W规格的磁性空气压缩机，工作时压缩空气顺着装置内部的环形导流槽均匀喷出，在激光焦点位置形成稳定的锥形气幕，一方面可以快速吹走加工产生的熔融碎屑和高温烟气，避免碎屑附着在激光透镜表面造成透镜污损，另一方面可以快速降低加工点位的表面温度，减少材料焦边现象，同时吹散可燃挥发物，降低明火风险。装置的导流结构做了渐缩式设计，进气端通径6mm，到出光口位置收窄至环形0.8mm缝隙，在0.2MPa的常规工作气压下，出口风速可以达到15m/s以上，既保证吹屑效果，又不会因为气压过高造成轻薄加工件移位。考虑到激光模块本身工作时会产生大量热量，这套辅助装置的固定支架特意避开了激光模块的散热鳍片通风路径，不会阻挡鳍片的自然对流散热，同时装置本身与激光模块的接触位置做了隔热槽设计，避免激光模块的热量传导至气管造成气管老化。安装完成后整套装置在激光模块前端的伸出长度仅为18mm，不会影响激光模块的焦距调节行程，常规20-50mm的焦距调节范围内，气幕都可以完整覆盖加工点位，不需要额外调整气嘴角度。在实际桌面级激光雕刻、薄材切割作业中，加装这套辅助装置后，3mm椴木切割的焦边宽度可以从原来的1.2mm缩小到0.3mm以内，透镜清洁周期可以延长3倍以上，同时完全避免了加工过程中引燃薄纸、皮革碎屑的安全隐患。装置的所有棱角都做了R2以上的圆角处理，安装过程中不会划伤操作人员，也不会勾挂加工台面上的柔性材料。
