TAKACHI铝制电子设备防护外壳

这款铝制设备外壳在工业现场的应用场景十分广泛，小到桌面级测试仪器、嵌入式控制模块，大到小型工业通讯网关、传感信号采集终端，都能见到这类壳体的身影。实际使用中，它的核心作用是为内部的PCB电路板、接线端子、小型功能模块提供物理防护，隔绝现场的粉尘、轻微溅水，同时避免内部电路被外力磕碰损坏，还能通过金属壳体实现一定的电磁屏蔽效果，减少外界电磁干扰对内部精密电路的影响，也能降低内部电路工作时对外的电磁辐射。

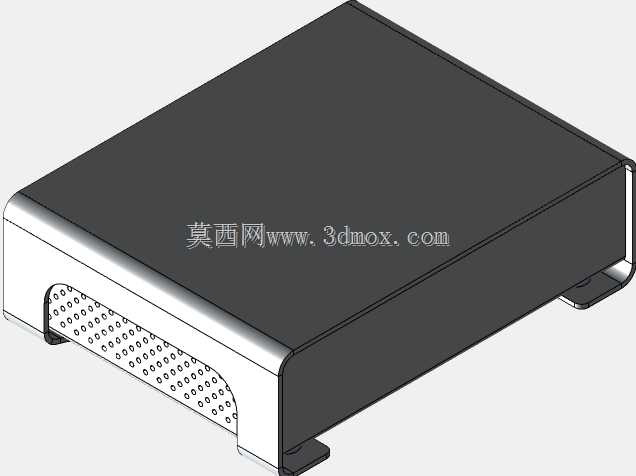

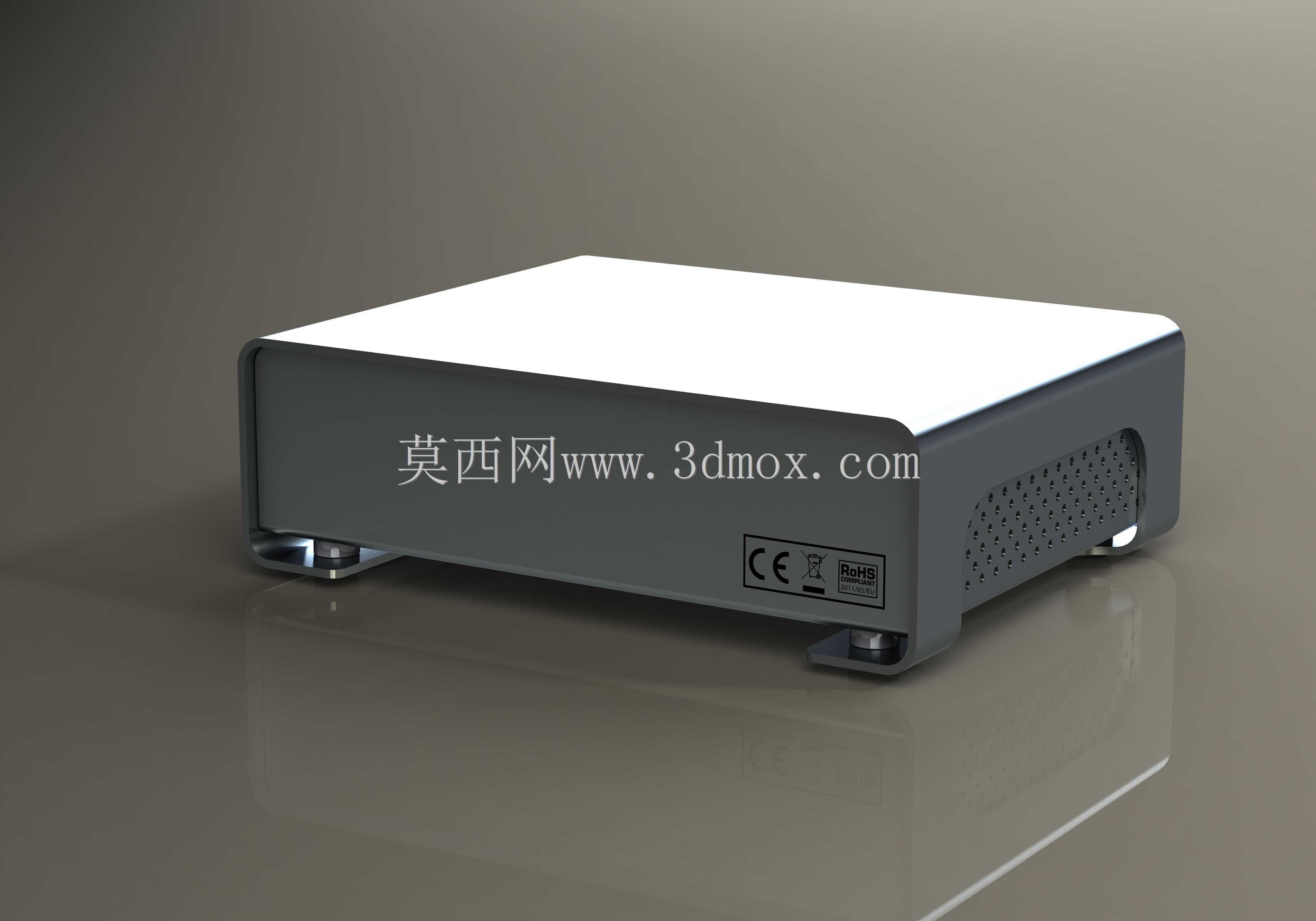

从功能特性来看，这款壳体采用分体式拼接结构，上盖为平整的铝合金板材，下壳为一体拉伸成型的铝制腔体，边角做了圆弧过渡处理，既避免了锐边划伤安装人员，也提升了整体的结构强度。壳体侧面预留了标准化的开孔位，一侧设计了密集的通风散热孔阵列，对应内部发热元件的安装位置，能在不额外加装风扇的情况下，依靠自然对流带走内部元件工作产生的热量，适合低功耗的嵌入式设备长时间连续运行。壳体底部自带四个一体式的安装支脚，支脚上预留了固定孔位，既可以通过螺丝直接固定在设备安装面板、DIN导轨转接板上，也可以粘贴防滑胶垫放置在桌面使用，适配不同的安装场景。

设计思路上，这款壳体优先考虑了加工工艺性与装配便捷性，铝制材质的选择兼顾了轻量化与散热需求，相比塑料壳体拥有更好的导热能力，相比钢制壳体重量更轻、加工成本更低，表面做了阳极氧化处理，既提升了耐腐蚀性，也避免了铝材质长期使用氧化发黑的问题。上下壳的连接采用隐藏式卡扣加侧边螺丝固定的方式，不需要在壳体外表面露出过多螺丝孔，保证了外观的整洁性，同时装配时只需要拧下侧边的固定螺丝就能打开上盖，方便内部电路板的安装、调试与后期维护。壳体的内部预留了统一的安装柱，柱上预制了标准的M3螺纹孔，适配市面上绝大多数通用尺寸的PCB板安装孔位，不需要用户额外在壳体内打孔攻丝，大幅缩短了小批量设备的组装周期。

外形尺寸与安装边界方面，这款壳体属于紧凑型桌面安装壳体，整体长宽高比例协调，不会占用过多的安装空间，底部支脚的高度预留了足够的走线空间，底部的接线开孔可以让电源线、通讯线从壳体下方引出，避免线缆从侧面引出影响设备并排安装。侧面的接口预留位可以根据实际需求开孔安装DB9接口、RJ45网口、电源插座、接线端子等常用接插件，开孔位置距离壳体边缘有足够的安全距离，不会出现接插件安装后与壳体内部结构干涉的问题。需要注意的是，安装内部元件时，最高元件的高度不能超过上盖与下壳拼接后的内部净空高度，避免合盖时挤压元件；散热孔对应的位置尽量布置发热较大的元件，不要贴装过高的电容等元件，避免遮挡通风路径影响散热效果。如果是在高湿度、多粉尘的恶劣现场使用，还可以在散热孔内侧加装防尘透气膜，在保证通风的同时阻挡粉尘与水汽进入壳体内部，进一步提升设备的环境适应能力。
