美标三插家用电源插头三维设计作品

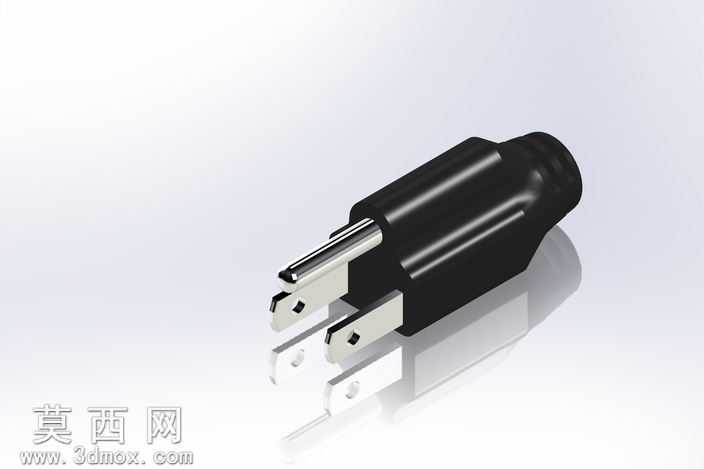

本作品为美标家用三极电源插头的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据美标NEMA 5-15P插头的通用尺寸规范，绘制插片的截面草图并完成拉伸特征构建，三片金属插片分别对应火线、零线、接地极，其中接地插片长度略长于零火插片，符合安全插拔的设计要求，插片表面预留的定位小孔完全还原实物的铆接固定结构，保证插片与内部接线端子的连接强度。插片完成后进行绝缘外壳的建模，外壳采用流线型的过渡曲面设计，通过放样、曲面填充等特征完成主体轮廓构建，外壳尾部设计有锥形的线缆出线护套结构，能够对电源线弯折处形成防护，避免线缆反复弯折导致线芯断裂，外壳的合模线、表面细微的脱模斜度都在建模中做了还原，保证模型与量产实物的结构一致性。材质与渲染阶段，金属插片赋予抛光镍合金材质，调整金属材质的反射率与粗糙度参数，还原插片表面光亮且带有细微磨砂质感的金属效果；绝缘外壳赋予黑色硬质PVC材质，调整材质的漫反射颜色与高光参数，模拟PVC塑料哑光、略带柔和反光的表面特性，渲染时添加柔和的环境光与定向主光源，在模型下方投射出柔和的软阴影，提升模型的真实感与立体感。结构设计上充分考虑实际使用的合理性，插片的间距、伸出长度、厚度都严格匹配美标插座的适配尺寸，外壳内部预留的接线腔体空间足够容纳导线压接端子，出线口的孔径适配常规美规电源线的线径，整体模型无破面、无重叠特征，所有装配关系都做了合理的约束，可直接用于结构验证、产品展示或者3D打印原型制作，能够直观展现美标电源插头的完整结构与外观细节。
