十八升高密度聚乙烯储油方桶设计

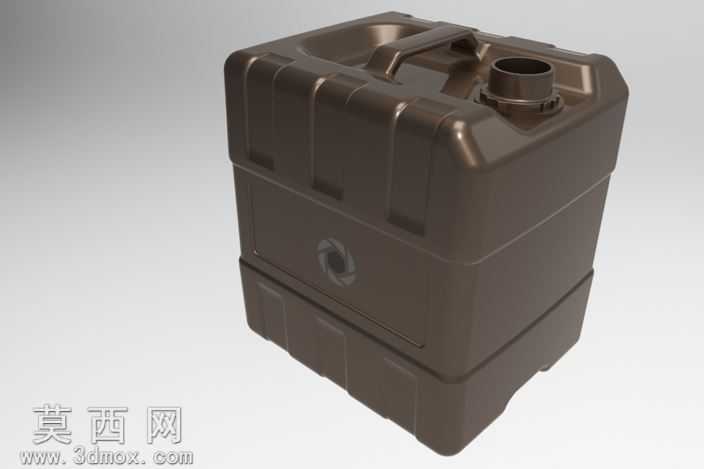

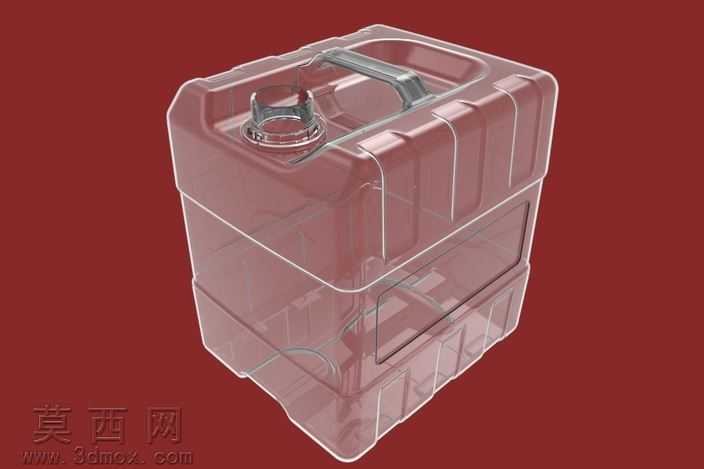

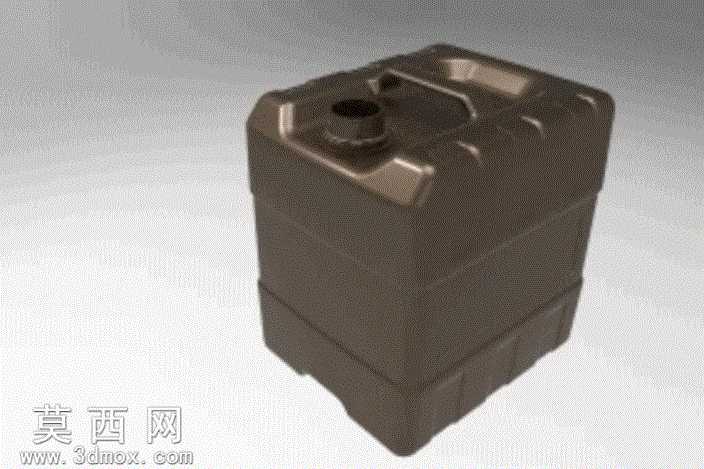

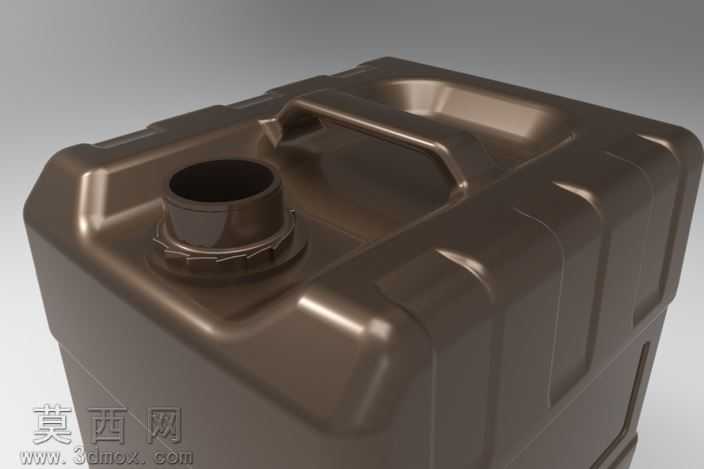

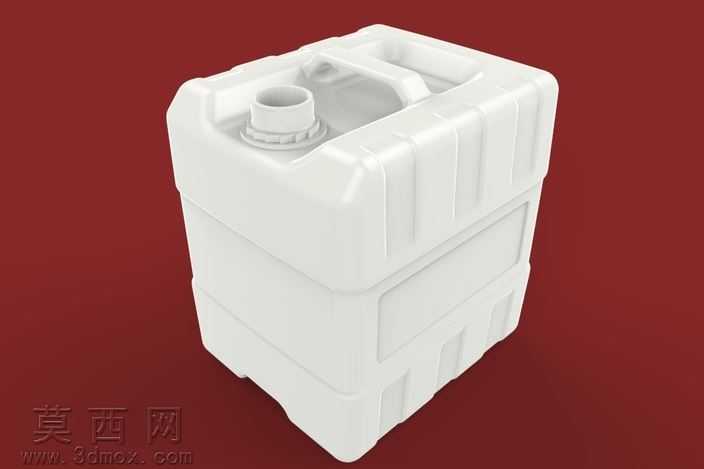

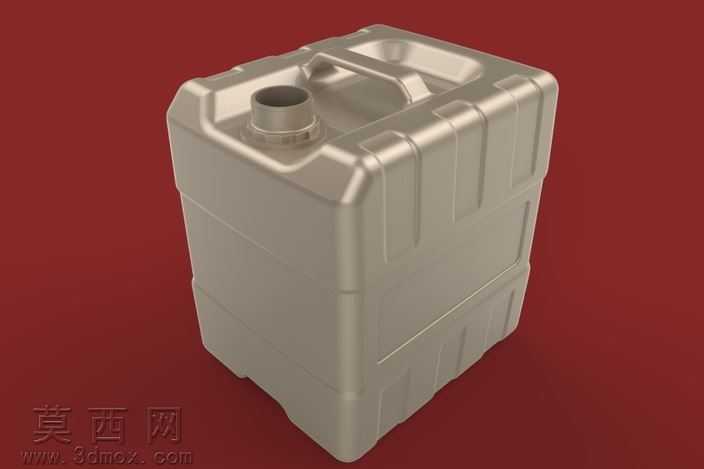

本作品为18升容量的方形储油容器三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于堆码使用与跌落测试的性能要求确定整体外形比例，摒弃传统圆桶的曲面构型，采用近似立方体的方正外形，最大化提升仓储堆码时的空间利用率，同时在桶身侧壁设计多道横向与纵向交错的加强筋结构，筋条深度与宽度经过反复参数调试，既保证高密度聚乙烯材质吹塑成型后的结构刚性，又避免筋条过深导致的成型壁厚不均问题。桶体顶部集成一体化注塑提手结构，提手与桶顶的连接位置做圆弧过渡加厚处理，模拟满油状态下16公斤左右的承重受力，通过有限元校核确保提手部位无应力集中断裂风险，注油口采用标准外螺纹接口设计，匹配通用密封桶盖的尺寸公差，接口根部做加厚凸台结构，强化注油位置的抗磕碰性能。桶底设计内凹式支撑脚结构，与同型号桶的顶部轮廓形成精准的嵌套配合，满足堆码测试级别5的堆叠稳定性要求，即使多层堆叠也不会出现滑移侧翻问题。材质渲染阶段针对高密度聚乙烯吹塑件的质感做精细化调整，还原半哑光深棕黑色的原生料外观，表面添加细微的磨砂颗粒纹理，模拟真实吹塑工艺形成的均匀粗糙表面，避免塑料材质的过度反光失真，同时在桶身边角位置做轻微的圆角过渡处理，还原真实产品的注塑倒角特征，避免尖锐直角带来的加工违和感。建模过程中重点验证了1米高度跌落测试的结构可靠性，通过对桶体壁厚的梯度分配，在易受冲击的桶角、桶底位置适当增加壁厚，在桶身平面区域合理控制壁厚，在保证结构抗冲击性能的同时控制整体材料用量，兼顾使用强度与生产成本。整体模型完整还原了民用储油方桶的全部结构细节，所有配合尺寸均符合实际生产的公差要求，可直接用于吹塑模具开发、产品结构验证、仓储场景模拟搭建等用途，模型包含STEP通用交换格式，可适配多数三维工程软件的编辑与调用需求。
