6210深沟球滚动轴承组件三维结构模型

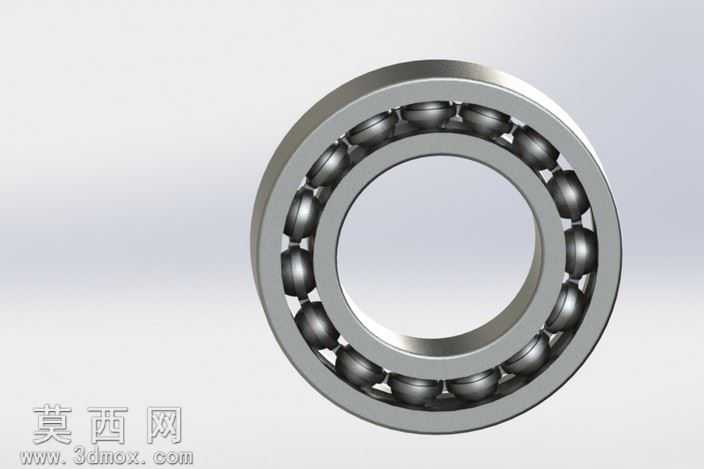

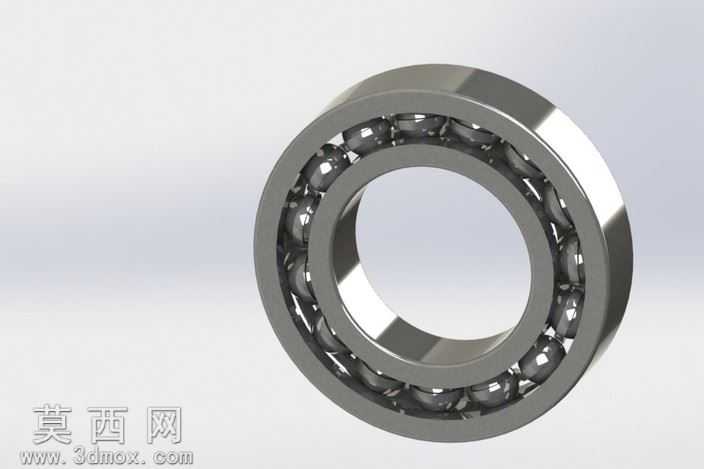

本模型为6210型深沟球轴承组件，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循深沟球轴承的标准尺寸规范，完整还原了该类轴承的全部组成结构。模型包含外圈、内圈、多颗均匀排布的钢球滚动体以及保持架四个核心部件，各部件之间的装配关系完全符合实际轴承的装配逻辑，可实现动态的转动模拟，直观展现轴承的运转状态。建模阶段首先通过旋转凸台命令生成轴承内圈与外圈的基体结构，精准绘制内外圈的滚道圆弧曲面，保证滚道曲率与钢球直径的匹配度符合设计标准，滚道表面的粗糙度特征通过材质纹理映射实现还原；钢球滚动体采用球体特征建模后，通过圆周阵列命令按照标准节圆直径均匀排布，阵列数量与6210轴承的实际钢球数量完全一致；保持架采用兜孔式结构设计，通过拉伸、切除命令完成单个兜孔的造型后，同样通过圆周阵列实现全周兜孔的排布，保证每个兜孔恰好包裹对应钢球的部分球面，还原保持架对滚动体的限位约束作用。材质渲染阶段，为轴承内外圈与钢球赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢经淬火磨削后的光亮金属质感，边缘处添加细微的倒角高光效果，还原真实机加工零件的边缘特征；保持架赋予冲压钢板或工程塑料的对应材质，区分不同部件的材质视觉差异。模型整体结构完整无缺失，各部件无几何干涉，装配约束关系准确，既可以用于机械设计教学中的轴承结构演示，也可直接导入复杂机械装配体中作为标准传动部件使用，能够适配各类包含旋转支撑结构的机械设计场景，帮助设计者快速完成整机装配的搭建，无需重复进行标准件的建模工作，大幅提升机械设计的工作效率。
