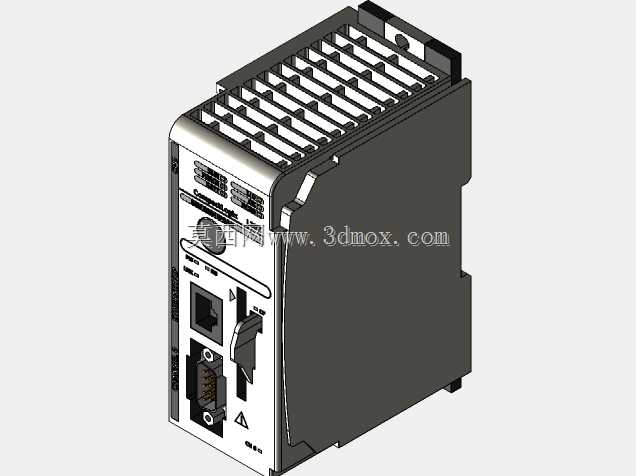

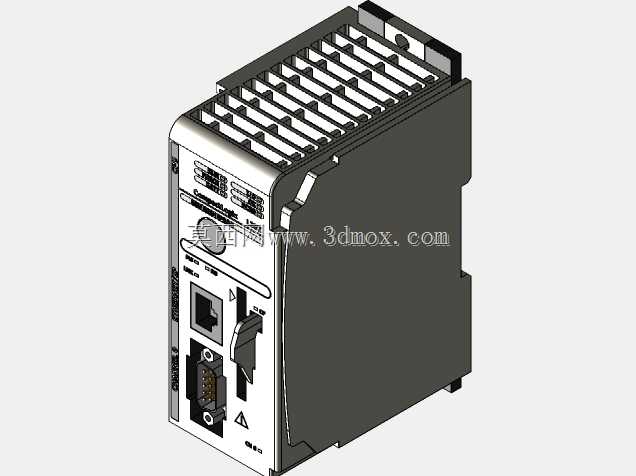

罗克韦尔CompactLogix系列PLC处理器结构

在离散制造、流程工业的自动化控制场景中，这类紧凑型PLC处理器是中小型控制系统的核心控制单元，常部署在设备控制柜内部的标准DIN导轨上，承担现场设备的逻辑运算、运动控制、数据采集与通讯交互任务，可对接传感器、执行器、伺服驱动器、人机界面等多种现场设备，适配包装生产线、物料输送系统、小型加工单元、楼宇配套自控系统等多种应用场景，为整套设备提供稳定可靠的控制逻辑支撑。这款处理器采用模块化紧凑型结构设计，外壳采用高强度阻燃工程塑料材质，表面排布多组通风格栅结构，能够在设备长时间连续运行时，通过自然对流带走内部电路板与运算元件产生的热量，避免高温引发的性能降频或元件老化问题，保障工业现场复杂工况下的长期运行稳定性。设备正面集成了以太网通讯接口、串行通讯端口，以及状态指示灯、模式切换拨杆，运维人员无需拆卸外壳即可直观查看设备运行状态，快速切换运行、编程、调试等工作模式，也可直接通过通讯接口完成程序上传下载、在线调试、设备组网等操作，大幅降低现场运维的操作难度。从设计思路来看，这款处理器充分考虑了工业现场的安装空间限制，整体采用窄体立式结构，在有限的柜体空间内尽可能压缩横向占用尺寸，预留出相邻IO模块、通讯模块的安装间隙，既满足多模块拼接扩展的安装需求，也不会过度挤占柜内走线与散热空间。设备上下两端设计有标准导轨卡扣结构，安装时只需对准标准DIN导轨按压即可完成固定，拆卸时拨动卡扣即可快速取下，无需额外复杂固定件，能够大幅缩短现场安装与后期维护更换的作业时长。设备侧面预留有模块扩展连接接口，可根据实际控制需求搭配不同类型的IO扩展模块、通讯模块，灵活调整系统的输入输出点位规模与通讯协议支持能力，无需更换核心处理器即可完成系统功能升级，适配不同规模项目的控制需求。在安装边界层面，这款处理器的外形尺寸完全符合工控行业的模块化安装标准，安装时只需保证设备上下方预留足够的通风间隙，正面预留出接口插拔与状态查看的操作空间，即可满足长期运行的安装要求，无需额外定制特殊安装支架，能够直接适配市面上绝大多数标准工控柜体的内部安装布局，降低项目的柜体设计与施工成本。设备的接口排布充分考虑了现场走线的便利性，所有通讯接口、接线端子均布置在设备正面与下端区域，接线完成后线缆可顺着柜内走线槽规整排布，不会出现线缆弯折过度或遮挡状态指示灯的问题，让柜内布线更加整洁有序，也方便后期排查线路故障时快速定位对应接口。
