立式带槽安装固定支撑座结构设计

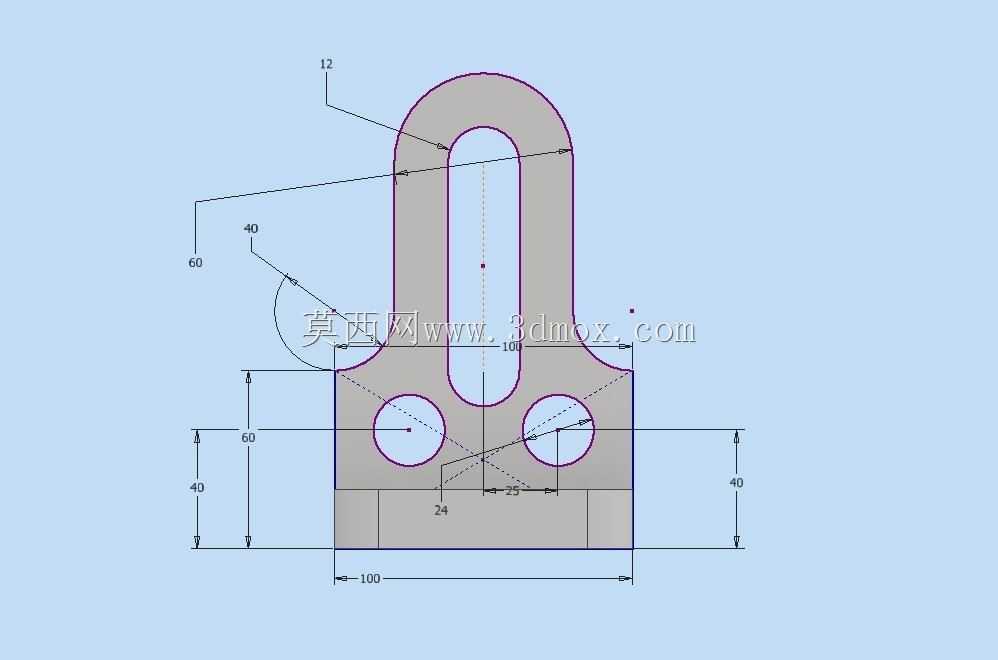

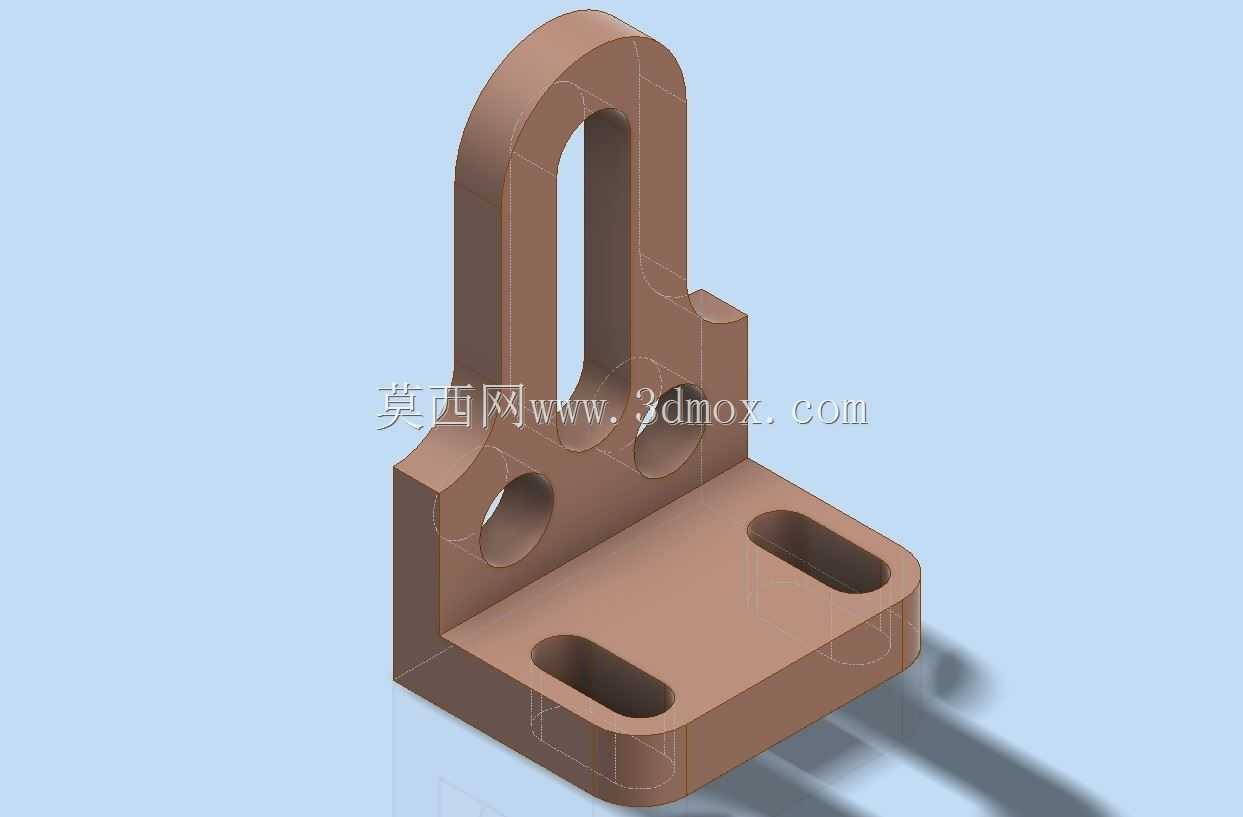

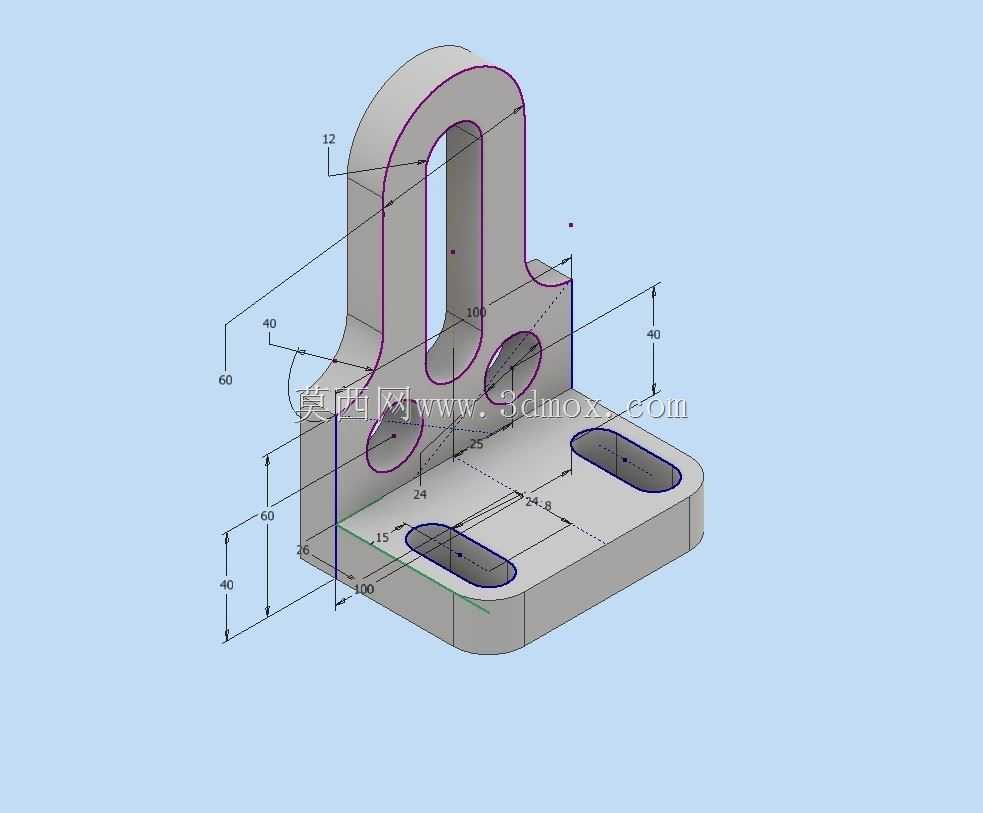

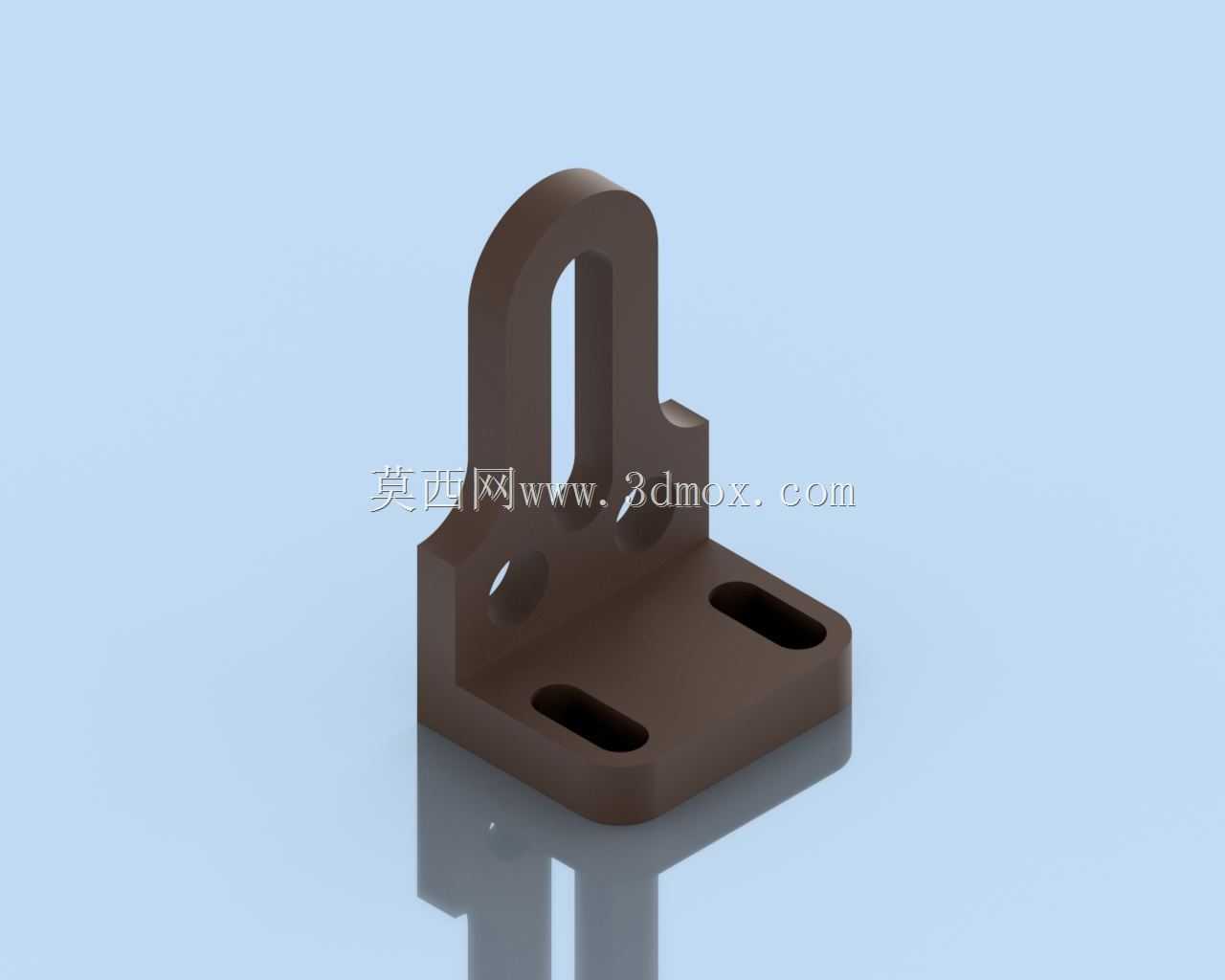

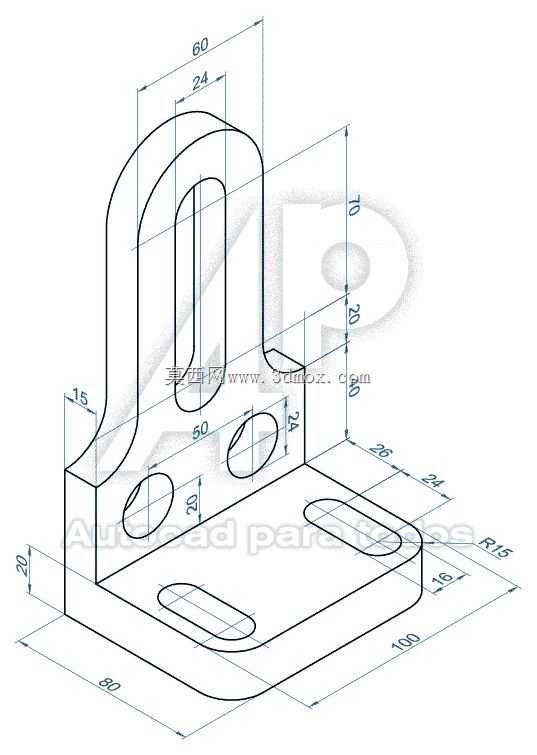

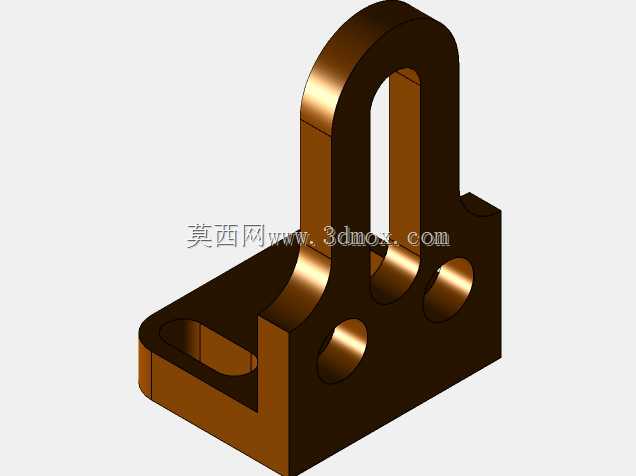

这款立式支撑固定座是工业装配场景中十分常见的基础连接构件，主要应用在轻工生产线、小型自动化设备机架、检测工装台架等场景中，承担侧向构件的承载、定位与连接功能，可将竖向延伸的杆类、板类功能件稳定固定在水平安装基面之上，避免连接部件在设备运行过程中出现偏移、晃动或应力集中断裂的问题。从实际使用场景来看，这类支撑座常被用来固定光电传感器安装支架、小型气动管路导向件、设备防护挡板连接脚、线束走线固定架等对安装位置精度有一定要求，同时承受中等静载荷的附属部件，在小型输送线侧边挡料机构、桌面型组装工位的工装定位结构中也能见到同类型构件的应用。在功能特性设计上，该构件采用一体化铣削成型的结构思路，底部为方形安装基板，基板上开设两个平行的长圆形腰型安装孔，这种孔型设计可以在安装时提供前后方向的位置调整余量，抵消安装基面的孔位加工误差，降低现场装配的对位难度，同时腰型孔的接触面积更大，在螺栓锁紧后能提供更可靠的防松摩擦力，避免设备长期运行产生的振动导致连接松动。上部的立式支撑臂采用圆弧过渡的立板结构，立板中部开设长圆形贯通槽，既可以减轻零件整体重量、减少原材料消耗，也能为上部连接的构件提供上下方向的高度调整空间，适配不同安装高度的装配需求；立板与底部基板的衔接位置采用大圆角过渡结构，能够有效分散承载时的应力集中，避免直角衔接处在长期受载情况下出现应力开裂的问题，提升零件的整体使用寿命。立板侧面预留的小孔结构可用于安装锁紧顶丝，当上部连接杆件插入立板对应的安装位后，通过顶丝锁紧即可实现杆件的周向与轴向固定，无需额外加工复杂的连接结构，装配操作十分便捷。从安装边界尺寸来看，底部方形基板的边长控制在常规小型安装座的通用尺寸范围内，腰型孔的孔距符合通用工业铝型材的安装孔位标准，可以直接适配市面常见的30系列、40系列工业铝型材搭建的机架，不需要额外加工转接板；上部立板的高度设计兼顾了支撑稳定性与安装空间需求，不会因为立板过高导致整体重心偏移，也不会因为立板过矮导致上部连接件的安装空间不足。整体外形做了统一的圆角钝化处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也能减少零件在搬运、存储过程中因为磕碰产生的边角变形，表面做氧化发黑处理后，具备基础的防锈能力，可适应车间内多粉尘、少量油污的常规工作环境，不需要额外做表面防护即可长期使用。
