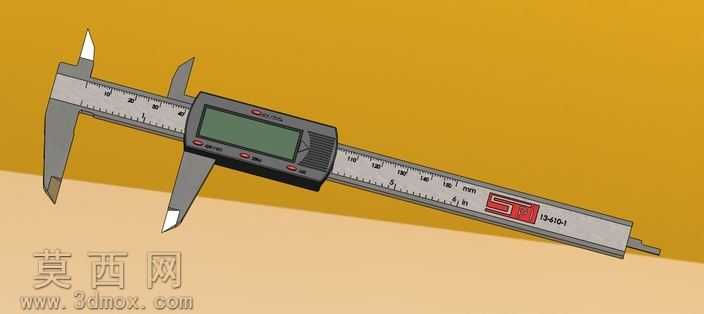

高精度电子数显游标卡尺三维建模作品

本作品为电子数显游标卡尺的三维建模成果，建模过程围绕真实数显卡尺的结构比例与功能细节展开，首先通过参考实物卡尺的测绘尺寸，在三维软件中搭建整体框架：先绘制尺身的基础轮廓草图，通过拉伸命令生成主尺基体，严格把控主尺刻度区域的长度比例与尺身厚度，还原主尺上的毫米刻度标识的排布逻辑，保证刻度间距符合真实量具的精度标准。随后构建滑动游标部分，先绘制游标与主尺配合的卡槽结构，通过切除拉伸做出与主尺精准适配的滑动槽，保证虚拟装配中游标可沿主尺顺畅滑动无卡滞，同时还原游标上的内测量爪、外测量爪、深度测量杆的结构形态，对测量爪的尖端倒角、接触面的平面度做细节处理，还原真实量具测量端的精密形态。数显模块的建模是本作品的重点部分，先绘制数显外壳的圆角矩形轮廓，通过拉伸与抽壳命令做出壳体结构，在壳体表面切除出显示屏安装位与功能按键位，分别构建显示屏的透明面板、三个功能按键的凸起结构，还原数显模块上的品牌标识区域细节，同时在尺身对应位置做出定栅尺的安装槽结构，还原数显卡尺的传感部件安装逻辑。材质与渲染环节，针对不同部件匹配对应材质：尺身与测量爪部分赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原五金量具的金属质感；数显外壳赋予深色硬质工程塑料材质，添加细微的磨砂纹理提升真实感；显示屏部分赋予半透明深色玻璃材质，模拟液晶屏幕的显示效果；按键部分赋予稍软的橡胶质感材质，区分不同部件的材质差异。渲染阶段采用暖色调纯色背景，布置柔和的侧方主光源与补光，避免金属表面出现过强的反光遮挡结构细节，同时添加柔和的阴影效果，突出卡尺的立体形态与结构层次。建模过程中严格遵循数显卡尺的实际装配关系，保证各部件的配合间隙符合真实产品的设计规范，整体模型完整还原了电子数显卡尺的外观形态与核心结构特征，可用于五金工具展示、量具类产品演示、机械测量教学等场景使用。
