全自动纸箱封装包装生产线设备结构

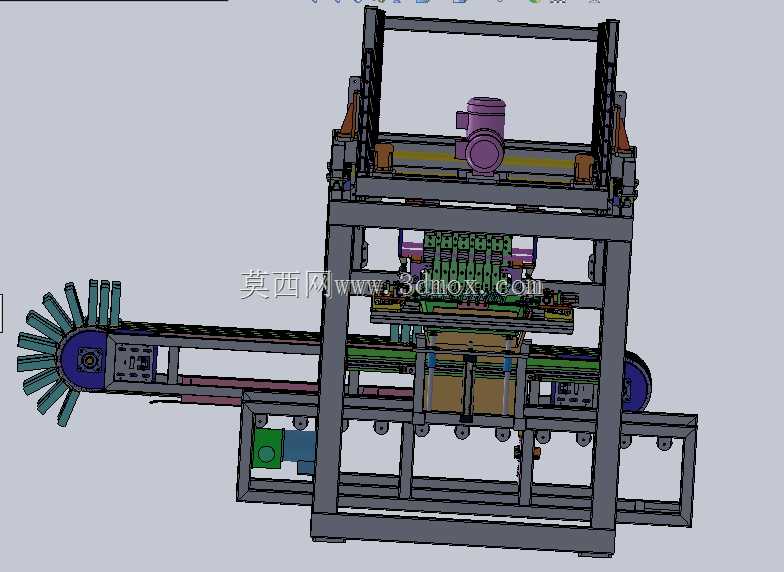

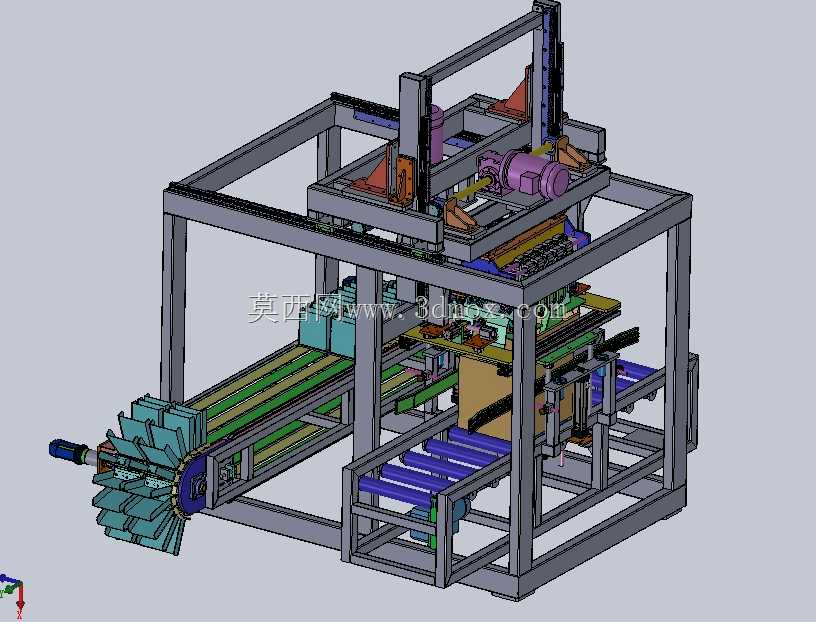

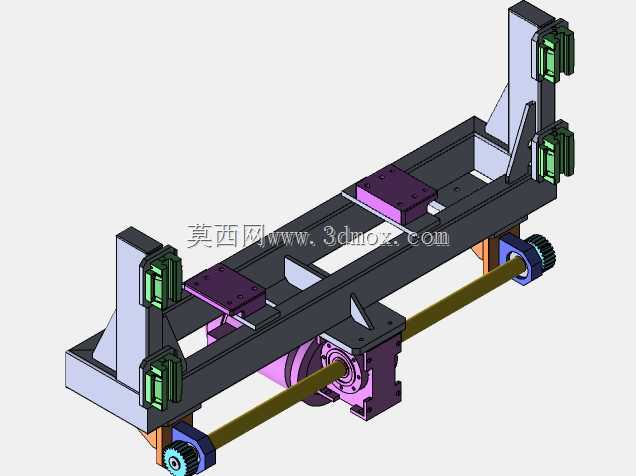

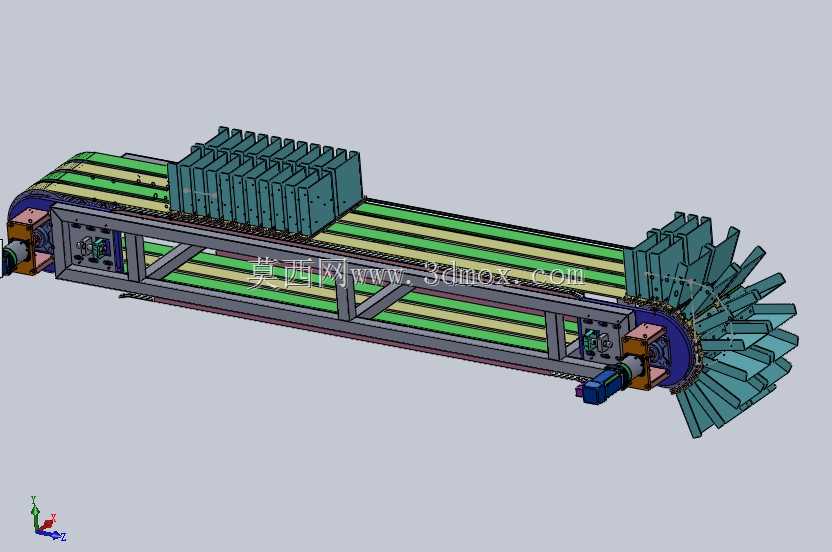

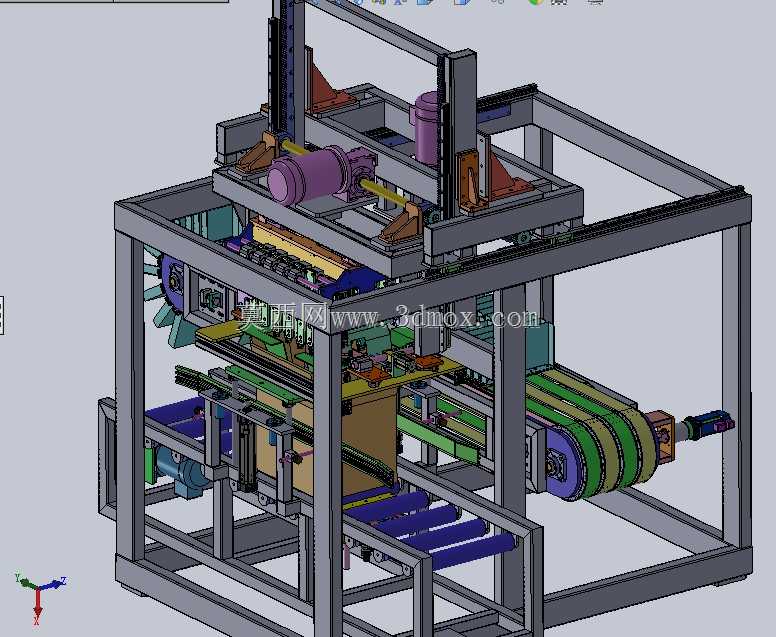

该设备主要面向快消品、食品加工、日化用品、小型五金配件等行业的成品后道包装工序，可适配规整方形箱体类产品的全流程自动化包装作业，替代传统人工套袋、封箱、整理的低效作业模式，适配规模化生产车间的连续化流水线排布需求，能够直接对接前端产品分拣、装箱工位的输送线，无需额外增设中转接驳的复杂辅助机构，大幅缩减车间内包装工序的人力投入与场地占用。设备整体采用框架式方通焊接机架作为承载主体，整体安装边界可适配常规车间3.5米层高的厂房布设要求，底部预留可调式支撑脚座，可根据现场地面平整度调整设备水平度，避免长期运行出现结构偏移影响动作精度；机架外侧预留安全防护门的安装点位，可后期加装透明亚克力防护板与安全联锁开关，满足车间安全生产的防护要求。设备左侧设置星轮式分料整理机构，可将前端输送过来的待包装箱体进行等距分流、姿态校正，确保每个进入包装工位的箱体位置偏差控制在2mm以内，避免后续包装工序出现封边错位、包装膜偏移的问题；中部核心工位集成了包装膜牵引、套封、热切、热压密封的多组执行组件，采用龙门式双轴升降结构适配不同高度规格的箱体包装需求，横向调节机构可适配200mm至600mm宽度范围内的箱体尺寸，无需更换整套工装夹具，仅需调整导向件位置即可完成规格切换，适配多品类小批量的柔性生产需求。下部设置多组平行滚筒输送线，可承载单重15kg以内的包装成品，输送速度可根据前端产线节拍进行无级调整，确保前后工序节拍匹配无堆料、空转问题；设备的执行端采用模块化设计思路，将热切组件、压合密封组件、填充辅助组件分别设置为独立可拆模块，后期维护时可单独拆卸更换易损件，无需拆解整台设备的主体结构，大幅降低后期运维的时间成本。整体结构排布充分考虑了车间日常操作的人机工程需求，操作面板预留位置设置在设备正面右侧，距离地面高度适配站立操作的舒适区间，设备各运动部件的走线全部内置在机架型材的槽道内，避免走线外露积灰、被剐蹭破损的风险，整体运行节拍可稳定达到每分钟12至18件的包装效率，相比传统人工包装模式效率提升4倍以上，同时可避免人工操作带来的包装一致性差、密封不严、外观褶皱等质量问题，保障成品包装的外观规整度与密封可靠性，满足仓储、运输环节对产品外包装的防护要求。
