斯堪尼亚重卡制动操纵杆结构设计

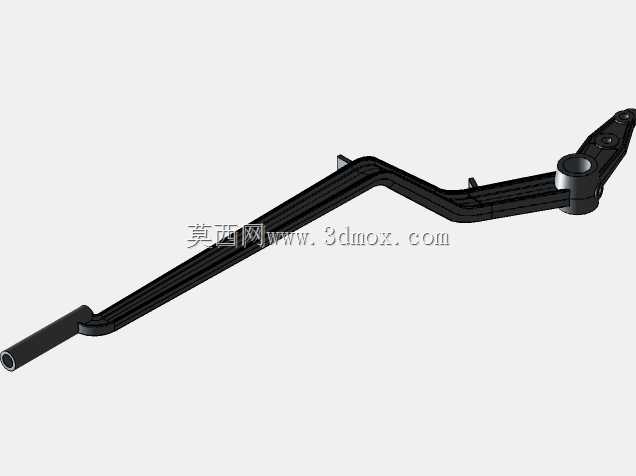

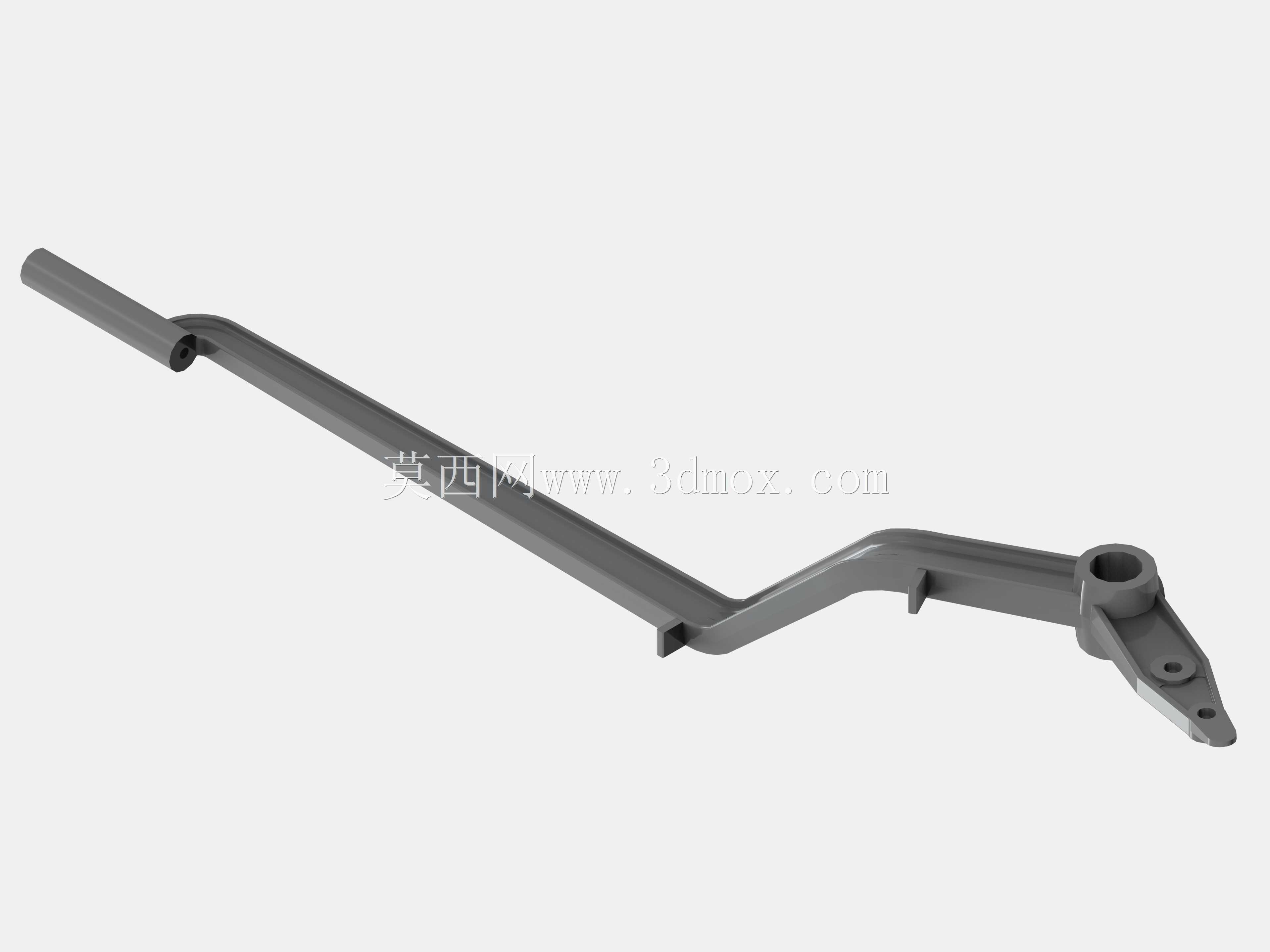

该制动操纵杆主要应用于重型商用车驾驶舱制动操纵系统，是驾驶员向整车制动回路传递操纵力的核心执行构件，适配斯堪尼亚系列重型卡车的气刹操纵布局，安装于驾驶舱驾驶员侧操控区域，直接关联整车行车制动的操纵响应与行车安全。在实际整车运行场景中，驾驶员踩踏或扳动该杆件时，可将人力操纵动作通过杆件的结构传导转化为制动阀的开启行程信号，进而触发整车气路制动系统建压，实现车辆减速或驻车制动的功能，其结构刚度、传动精度直接决定制动操纵的脚感反馈与响应延迟，是重卡制动系统中不可或缺的人机交互传力部件。从功能特性来看，该杆件采用一体化弯折成型的长臂结构，整体沿驾驶舱安装空间做适配性的异形弯折设计，既规避了驾驶舱内部其他操纵构件的安装干涉，又通过力臂长度的合理配比优化操纵力输出，让驾驶员施加较小的操纵力即可触发足够的制动阀行程，降低长时间驾驶的操纵疲劳。杆件一端设计有空心握持端结构，可套装防滑操纵套提升操作摩擦力，另一端设置带轴孔的铰接安装座，可通过销轴与制动阀摇臂实现铰接传动，铰接位预留的衬套安装边界可有效降低长期往复摆动带来的结构磨损，提升构件的全生命周期使用寿命。在设计思路层面，该构件优先保障传力路径的结构强度，长臂主体采用加强筋式的截面设计，在控制整体构件重量的前提下提升抗弯扭性能，避免大制动力输入下杆件出现形变导致制动行程不足；整体弯折角度经过多轮操纵人机工程校核，确保驾驶员在常规驾驶坐姿下即可轻松完成全行程操纵，同时杆件的摆动轨迹严格避让驾驶舱内的油门操纵机构、转向柱以及内饰覆盖件，在有限的安装空间内实现最优的操纵行程布置。从安装边界来看，该构件铰接端的安装孔位同轴度公差控制在较高精度等级，可直接适配对应车型制动阀的安装接口尺寸，长臂的外轮廓尺寸完全匹配对应车型驾驶舱的预留安装空间，无需额外做结构裁切即可完成装车适配，杆件摆动过程中与周边构件的最小安全间隙满足整车设计规范，不会出现运动干涉卡滞的问题，可保障制动操纵动作的顺畅可靠。
