小型桌面级数控铣削加工设备结构设计

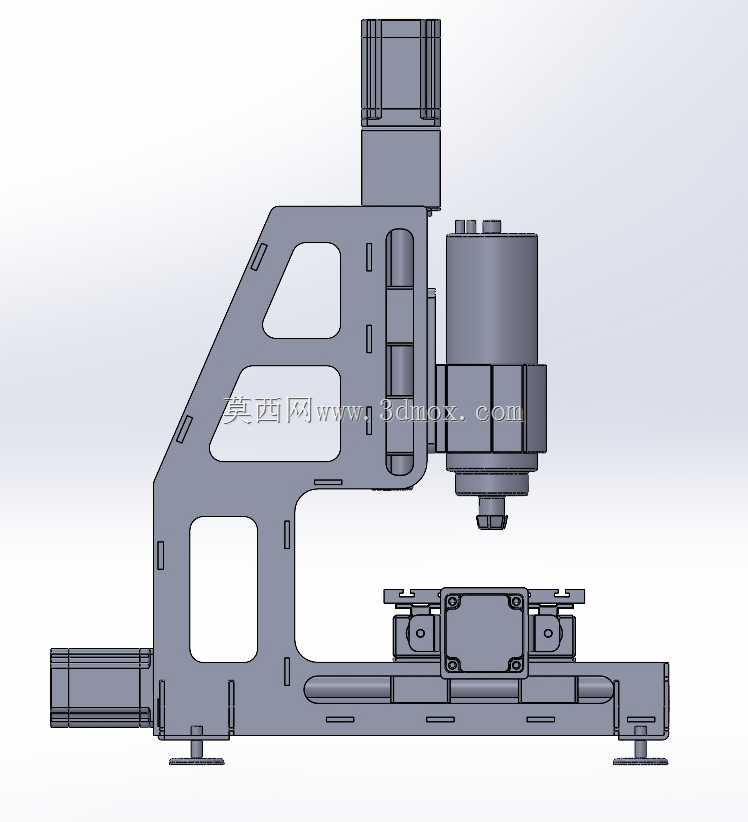

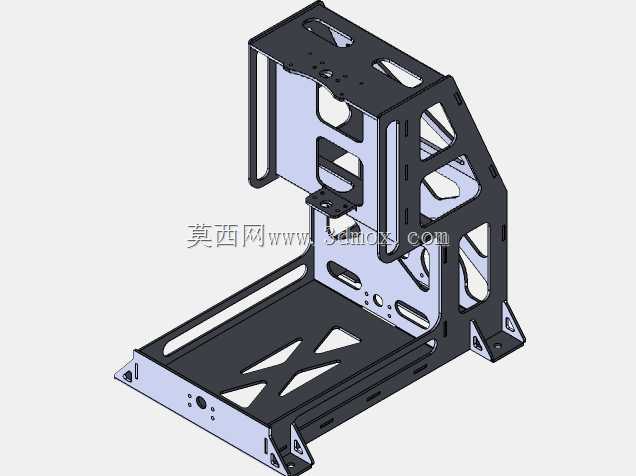

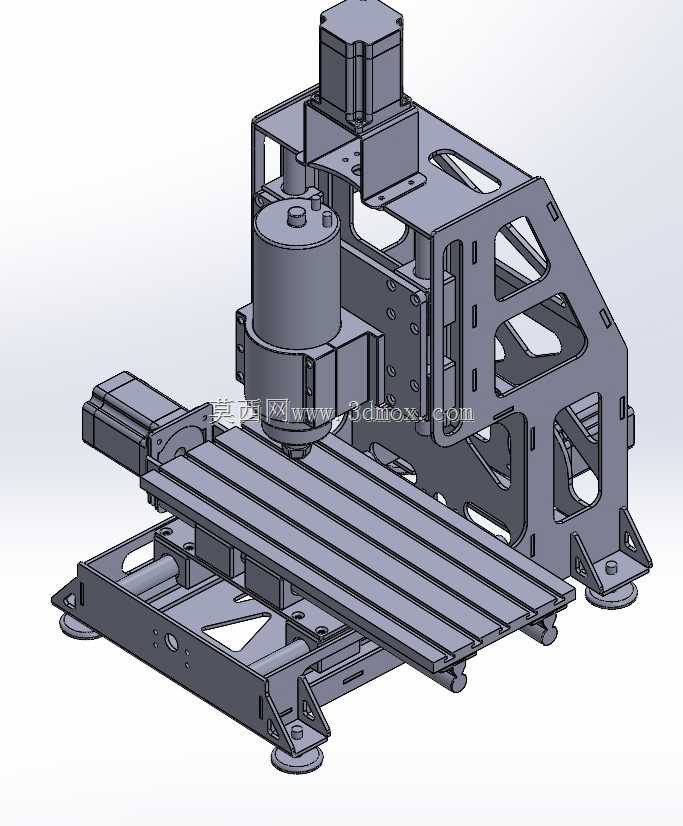

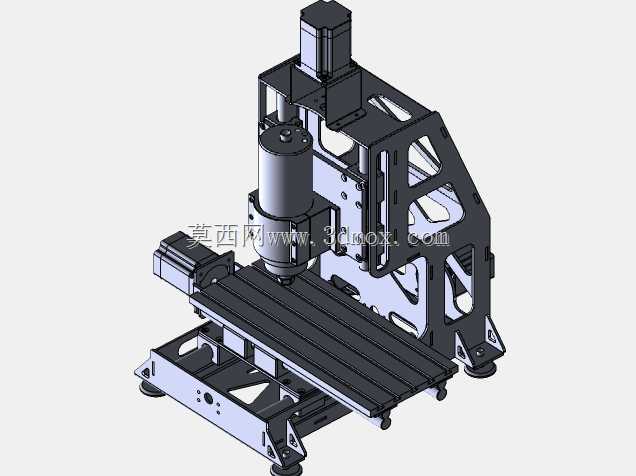

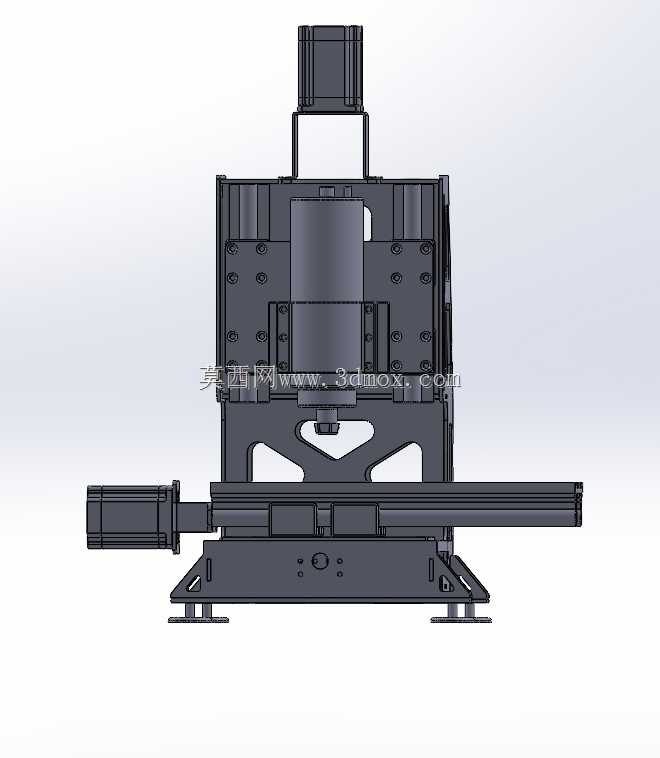

这款小型数控铣削设备主要面向小尺寸工件的精密加工场景，可适配桌面式作业环境，广泛应用于个人创客工坊、小型零件打样车间、职业院校实训教学、五金小件定制加工等领域，能够完成平面铣削、轮廓雕刻、钻孔攻丝、浅槽切削等多种加工作业，针对铝件、铜件、工程塑料、软质木材等易切削材质可实现稳定的加工输出，填补了大型工业机床无法适配小空间、小批量柔性加工需求的空白。设备整体采用龙门式动梁结构布局，主轴单元搭载于可沿Z轴垂直升降的滑台上，横向滑座带动主轴实现X轴方向的往复移动，纵向工作台承载待加工工件完成Y轴方向的进给运动，三轴均采用精密直线导轨作为运动导向部件，搭配滚珠丝杠传动副，可有效降低运动过程中的传动间隙，保障进给运动的平稳性与定位精度，满足小尺寸零件的加工公差要求。在结构设计层面，设备的床身与龙门支架均采用一体式钢板折弯拼接结构，通过合理的减重孔与加强筋布局，在严格控制整机自重的前提下保障了框架的结构刚性，可有效抵消切削过程中产生的振动，避免因机架形变导致的加工表面振纹、尺寸超差等问题。工作台采用T型槽式设计，可快速适配通用夹具、定制工装的安装固定，能够兼容不同外形的待加工毛坯装夹需求；主轴单元采用高速风冷电主轴，可根据加工材质与刀具参数灵活调整转速，适配不同切削工艺的参数要求；三轴驱动端均搭载独立伺服动力单元，可实现精准的进给速度控制，支持复杂走刀路径的平稳执行。从安装边界来看，设备整机尺寸紧凑，占地面积仅相当于普通台式电脑主机的摆放空间，底部配备可调式减震支撑脚，可直接放置于标准承重工作台面上使用，无需额外浇筑设备基础，也不需要复杂的安装调试流程，接通电源与控制系统即可投入作业。设备的走线全部采用内置式布局，既避免了加工过程中切屑、切削液对线路的磨损，也让整机外观更加整洁利落，操作区域预留了充足的刀具更换、工件装夹操作空间，日常维护保养时可快速拆卸外护板完成导轨润滑、丝杠清灰等常规保养作业，大幅降低了设备的日常使用门槛与维护成本。
