车床用单轮滚花加工刀具结构设计

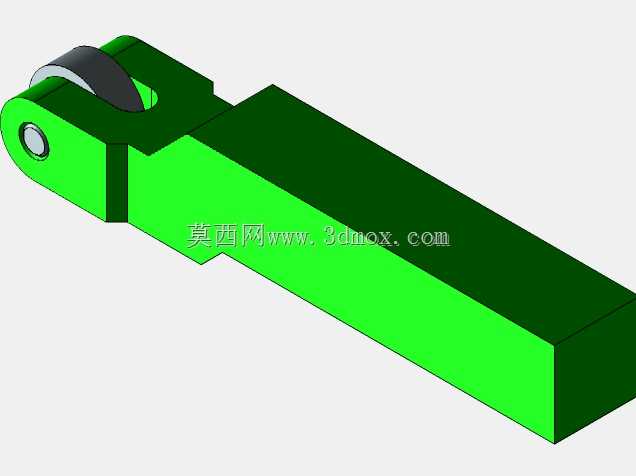

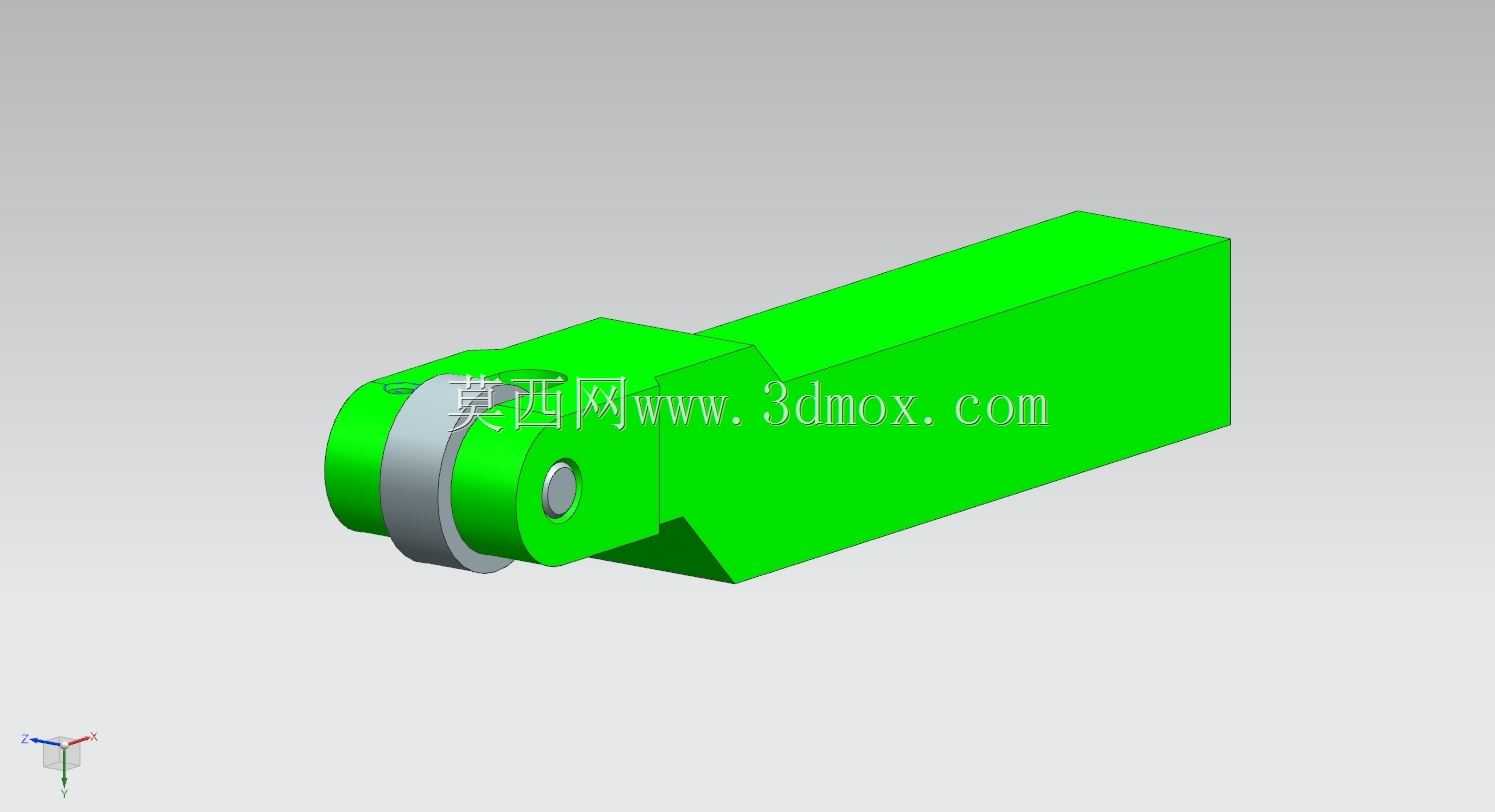

这款单轮滚花刀具是车床加工场景中专门用于工件外圆表面滚花作业的专用工装，主要适配普通卧式车床、数控车床的刀架安装位，在机械加工车间的五金零件、工具配件、紧固件加工环节应用十分广泛。日常生产中，我们经常需要给手柄、调节旋钮、紧固件握位等零件加工网纹或者直纹滚花面，来提升零件握持时的摩擦力，避免操作时打滑，同时也能让零件外观更具工业质感，这款刀具就是为这类加工需求专门设计的。从功能特性来看，这款单轮滚花刀采用单滚轮施压的结构，相比双轮滚花刀，它在小直径工件加工时的适配性更好，不会因为两轮间距限制无法加工小尺寸外圆，滚压过程中滚轮随工件转动自由从动，不会刮伤工件表面，滚出的花纹均匀清晰，纹路深度一致性好，能有效避免双轮滚花容易出现的乱纹、花纹错位问题。设计这款刀具的时候，首先考虑的是车床刀架的安装兼容性，刀体部分采用方柄结构，能够直接装夹在常规车床的四方刀架上，不需要额外加装转换套，装夹时找正方便，对刀操作简单，刀体的夹持部分做了加厚处理，滚压作业时能承受足够的径向挤压力，不会出现刀体变形让刀的问题。滚轮的安装部位采用销轴铰接结构，滚轮和销轴之间预留了合适的配合间隙，保证滚轮转动灵活无卡滞，同时销轴端部做了防脱限位，避免高速旋转加工时销轴飞出引发安全隐患，滚轮的材质选用高硬度合金工具钢，经过淬火处理后表面硬度高，耐磨性能好，长时间滚压加工也不会出现轮齿磨损塌陷的问题，能长时间保证滚花纹路的清晰度。从安装边界和尺寸参数来看，这款刀具的刀体方柄尺寸适配20×20mm规格的车床刀架装夹位，能够加工的工件外圆直径最小可达20mm，加工时刀具伸出刀架的长度控制在合理范围内，既保证足够的加工避让空间，又能避免悬伸过长带来的刚性不足问题，滚压作业时只需要将滚轮对准需要滚花的工件部位，施加合适的径向进给量，配合车床合适的主轴转速，配合轴向走刀就能一次性完成直纹滚花加工，如果需要加工网纹，只需要调整刀架角度分两次滚压即可。在实际加工使用中，这款滚花刀相比自制的简易滚花工具，装夹定位更精准，受力更均匀，能有效降低滚花作业时工件受到的额外径向力，避免细长工件滚花时出现弯曲变形的问题，同时刀具整体结构紧凑，不需要占用过多的刀架空间，日常存放和维护也十分方便，每次使用后只需要清理滚轮缝隙里的铁屑，给销轴部位加注少量润滑油就能保证下次使用时转动顺畅，非常适合批量零件滚花加工使用，能有效提升滚花工序的加工效率和成品合格率。
