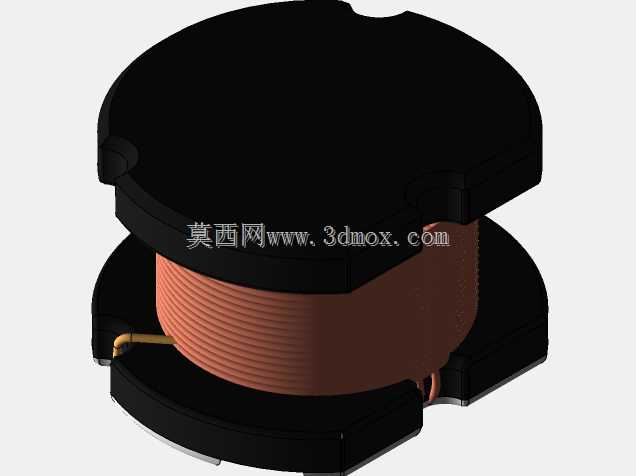

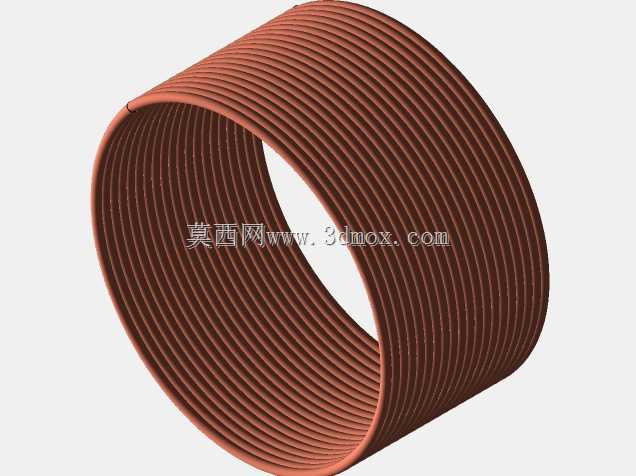

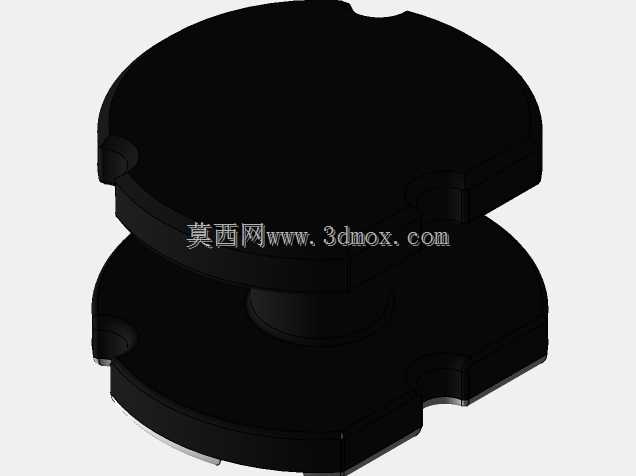

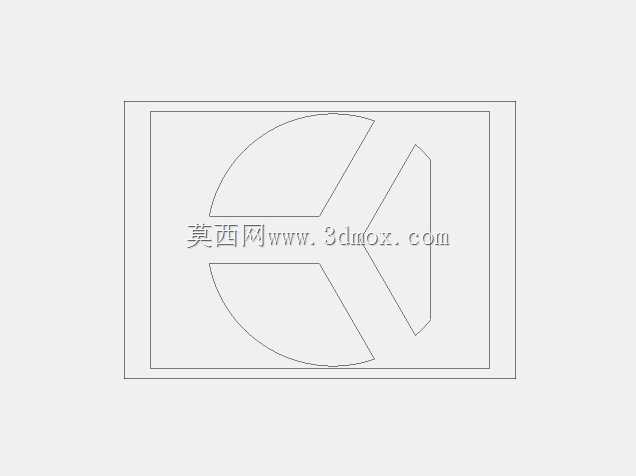

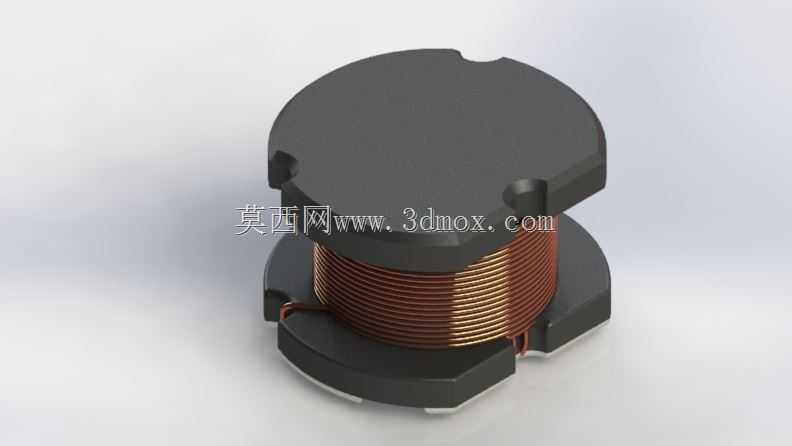

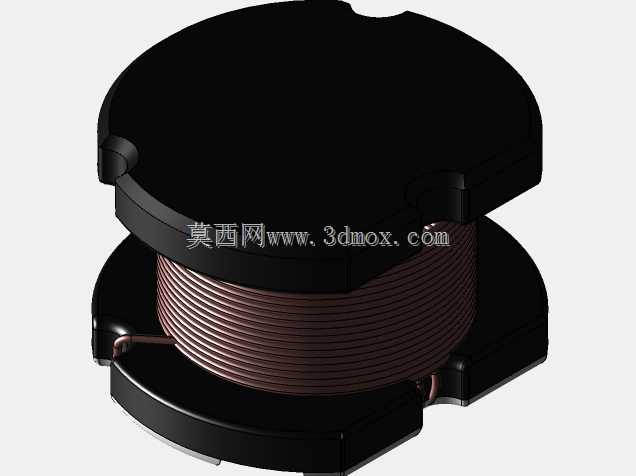

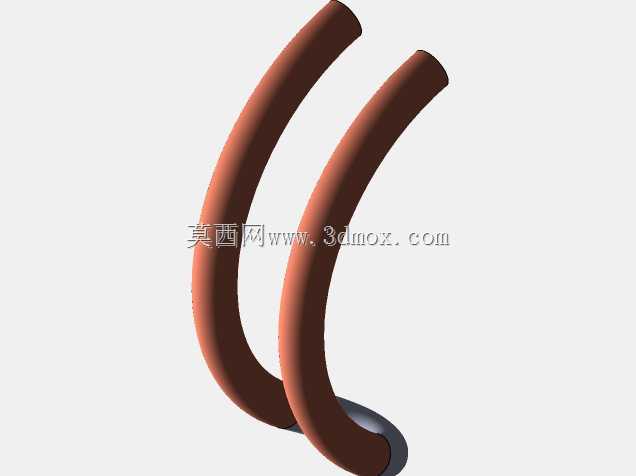

这款三脚贴片感应电感是面向高密度表面贴装电子电路设计的被动感应元件,主要应用在消费类电子、工业控制板卡、小型传感检测模块的信号处理、电源滤波以及近距感应检测回路中,能够在紧凑的板卡空间内完成电磁能量存储、高频杂波滤除、感应信号耦合传输的核心功能,尤其适配带有非接触感应触发功能的小型电子设备,比如便携检测仪器、智能家居感应节点、小型工控传感单元的电路设计需求。从功能特性来看,该元件采用三脚贴片结构设计,区别于常规两端功率电感,额外的引脚可实现独立绕组的信号引出,能够同时兼顾电源回路的储能滤波与感应信号的绕组拾取需求,磁体部分采用屏蔽式结构设计,外层的磁罩可以将绕组产生的电磁场约束在元件内部,大幅降低元件工作时对周边高密度排布电路的电磁干扰,同时也能削弱外界杂散电磁场对电感感应精度的影响,绕组采用高纯度漆包铜线多层密绕制作,直流阻抗低,载流能力匹配小型贴片电路的功率需求,能够在宽温度工作区间内保持稳定的电感量参数,避免电路工作过程中因参数漂移引发的信号失真或电源纹波超标问题。在设计思路上,这款元件充分考虑了表面贴装生产线的加工适配性,整体外形采用对称式切边圆柱结构,底部三个焊端的排布完全符合SMD贴装的标准尺寸规范,能够适配常规吸嘴的拾取要求,在回流焊加工过程中元件的重心分布均匀,不会出现贴片偏移、立碑等加工不良问题;磁体上下端的定位切边结构,既可以在生产绕线过程中实现绕组的精准定位,也能在元件贴装时提供视觉对位的参考标识,提升批量加工的贴片精度。从安装边界来看,该元件属于小型化贴片封装规格,整体高度适配薄型板卡的堆叠设计需求,三个焊盘的间距预留了足够的焊接安全距离,不会在波峰焊或回流焊过程中出现连锡短路问题,元件本体与周边排布的阻容元件、芯片器件的安全间距符合通用PCB设计规范,不需要额外预留过大的隔离空间,能够帮助设计人员压缩板卡的整体尺寸,实现终端设备的小型化轻量化设计。在实际电路应用中,这款三脚电感既可以作为DC-DC回路的功率储能电感使用,也可以作为近距感应检测的传感线圈使用,通过不同的绕组接线方式可适配不同的电路拓扑需求,磁体的耐磨绝缘表层可以避免生产组装过程中元件本体出现破损,也能提升元件在潮湿、多尘工业环境下的工作可靠性,延长整体电路的无故障运行时长。
- 上一篇:升降压恒流变换器配套适配壳体结构设计
- 下一篇:EE19立式卧式高频变压器结构设计
- 全部评论(0)
- 模板大小: 4.36 MB
- 售价:5金币
- 下载次数: 7
- 系统要求: STEP / IGES,SOLIDWORKS,SOLIDWORKS,AutoCAD,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 变压器/电感器
