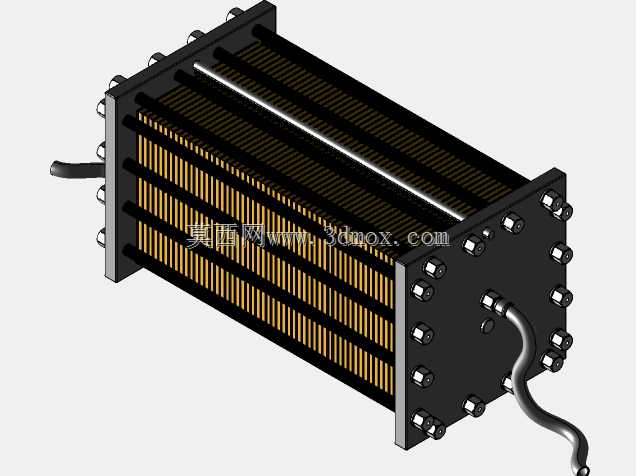

带气液分离结构的HHO氢电解反应装置

该装置是面向分布式制氢、车用氢氧供给、小型氢能实验场景设计的电解反应核心单元，核心功能是通过电解水反应制取氢气与氧气，集成的H2/O2分离结构可在电解反应进程中同步完成气液两相分离，避免产出气夹带电解液影响后端用气设备的运行稳定性，适配小型加氢站补能、车载氢氧助燃、实验室氢能原理验证、工业小型切割气供给等多类应用场景。从功能特性来看，该装置采用叠片式压合结构，多组电解极板平行排布于密封腔体内，极板间预留均匀的电解液流道与气体逸出通道，可保证电解过程中电解液均匀循环，及时带走电解产生的热量，避免局部过热导致极板老化或密封失效；端部集成的气液分离腔采用折流+重力沉降的组合分离逻辑，电解产生的带液混合气进入分离腔后，气流速度骤降，电解液液滴在重力作用下回落至电解腔循环利用，干燥的氢气、氧气分别从对应接口输出，无需额外配置外置分离罐即可直接接入后端用气回路。设计过程中优先考虑了密封可靠性与安装便捷性，周向布置的拉紧螺栓采用等距排布方式，可保证端盖对叠片组的压力均匀分布，避免局部压力不足导致电解液渗漏；进出液、出气接口均采用标准快插式接头结构，可直接适配常规规格的流体管路，无需额外加工转换接头。外形采用长方体规整结构，安装边界清晰，底部预留的固定孔位可直接通过螺栓固定在安装支架或设备机架上，侧面预留的线缆接口可直接连接直流供电电源，整体安装无需复杂的现场调试，接入电解液循环回路与供电回路即可投入运行。极板组的叠片数量可根据实际产气量需求灵活调整，端盖拉紧螺栓的长度可适配不同叠片厚度的极板组，具备较强的场景适配能力，可根据不同用户的产气量需求快速调整配置，无需重新设计整体外壳结构。装置外部的绝缘端盖采用高强度绝缘材质制作，可有效避免电解过程中出现漏电风险，外露的管路接口做了圆弧过渡处理，可减少管路弯折时的应力集中，提升管路连接的长期可靠性。
